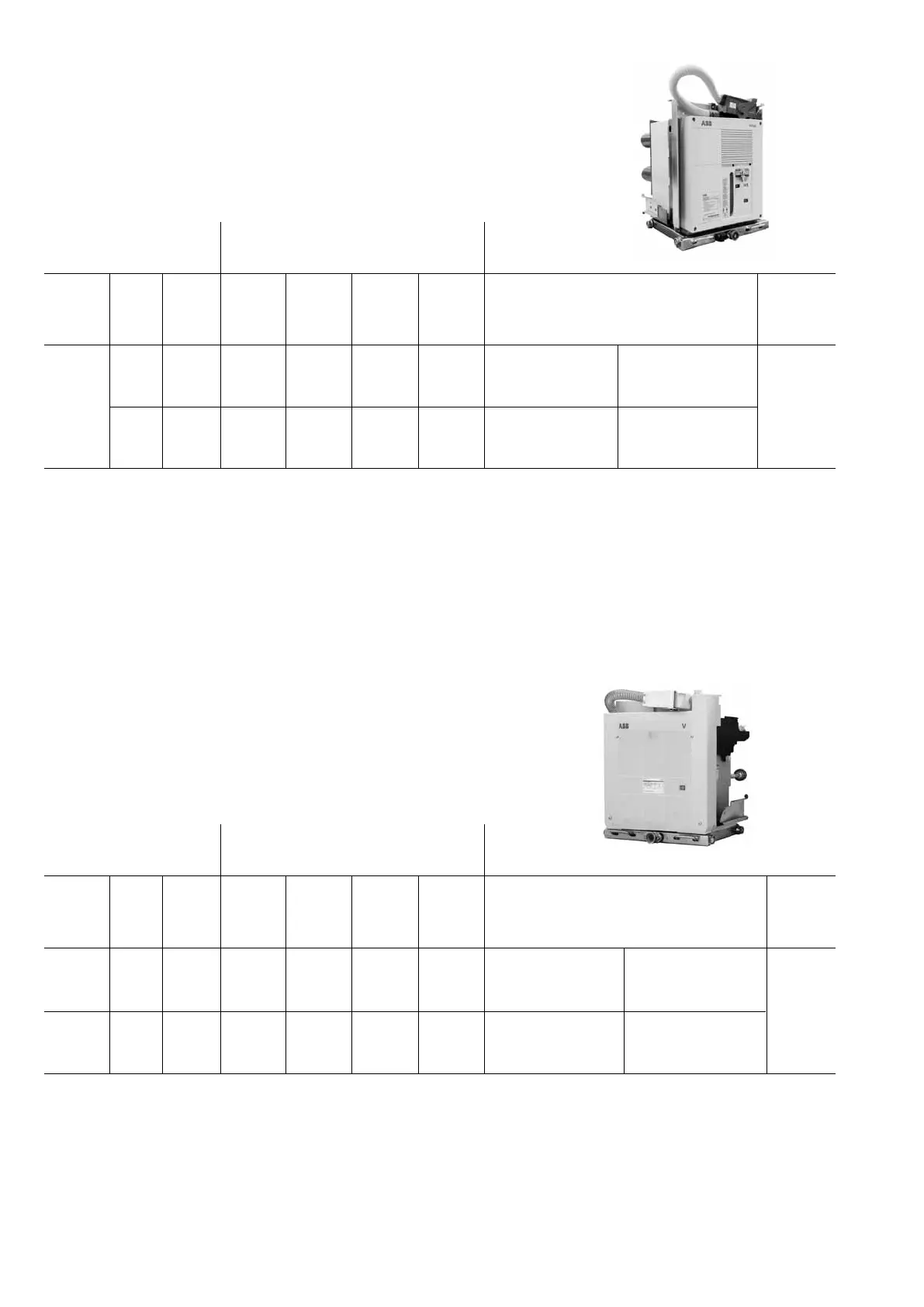

Tab. 4 - Interruttori estraibili Vmax Table 4 - Withdrawable Vmax circuit-breakers
kV Isc Icw W=600 W=750 W=750 W=750 Tipo di apparecchio PowerCube
(kA) (kA) p=150 p=210 p=210 p=210 Type of apparatus
3 s u/l=205 u/l=310 u/l=310 u/l=310
H=260 H=280 H=280 H=325
ø=35 ø=35 ø=79 ø=35
12-17,5 16 16 630 Vmax/W 12.06.16 p150 Vmax/W 17.06.16 p150 * PB1/F
20 20 630 Vmax/W 12.06.20 p150 Vmax/W 17.06.20 p150 *
25 25 630 Vmax/W 12.06.25 p150 Vmax/W 17.06.25 p150 *
31,5 31,5 630 Vmax/W 12.06.32 p150 Vmax/W 17.06.32 p150 *
16 16 1250 Vmax/W 12.12.16 p150 Vmax/W 17.12.16 p150 *
20 20 1250 Vmax/W 12.12.20 p150 Vmax/W 17.12.20 p150 *
25 25 1250 Vmax/W 12.12.25 p150 Vmax/W 17.12.25 p150 *
31,5 31,5 1250 Vmax/W 12.12.32 p150 Vmax/W 17.12.32 p150 *
Apparecchio abbinabile
alla parte fissa
Apparatus which can be
combined with the fixed part
W = Larghezza parte fissa.
P = Interasse orizzontale tra i poli dell’interruttore.
u/l = Distanza tra terminale superiore e inferiore.
H = Distanza tra terminale inferiore e terra.
Ø = Diametro dei contatti presenti nel monoblocco delle unità PowerCube
tipo PB.
* = Per la disponibilità chiedere ad ABB.
W = Width of fixed part
P = Horizontal centre distance between circuit-breaker poles.
u/l = Distance between top and bottom terminal.
H = Distance between bottom terminal and earth.
Ø = Diameter of the contacts in the PB type PowerCube unit monobloc.
* = For availability ask ABB.
Corrente nominale dell’apparecchio
inserito nella parte fissa
Rated current of the apparatus racked
into the fixed part
Tab. 5 - Contattori estraibili V-Contact Table 5 - Withdrawable V-Contact contactors
kV Isc Icw W=600 Contattore PowerCube
(kA) (kAx1s) p=150 Contactor
(1) u/l=205
H=260
ø=35
7,2 16 6 400 (2) V7/W PB 1/F
20 6 400 (2) VSC7/P
25 6 400 (2)
31,5 6 400 (2)
12 16 6 400 (2) V12/W
20 6 400 (2) VSC12/P
25 6 400 (2)
31,5 6 400 (2)
Corrente nominale dei contattori
V-Contact (A - 40 °C)
Rated current of the
V-Contact contactors (A - 40 °C)
(1) Garantita impiegando fusibili adatti.
(2) La corrente nominale è soggetta a declassamento in funzione della corrente
nominale dei fusibili.
(1) Guaranteed using suitable fuses.
(2) The rated current is subject to derating according to the rated current of the
fuses.
