Softstarters Tipo PSTX30...PSTX570 Versão resumida do Manual do Usuário 1SFC132082M9901 103
PT
Este produto foi cuidadosamente fabricado e testado, mas existe um risco
de que danos possam ocorrer em decorrência de transporte e manuseio
incorretos. Siga o procedimento abaixo durante a instalação inicial:
Tensão perigosa: poderá causar danos ou lesões graves.
Desligueebloqueie todas as fontes de alimentação deste dispositivo
antes de começar a trabalhar no equipamento.
A montagem e as conexões elétricas do softstarter devem ser feitas
por funcionários autorizados e em conformidade com as leis e
regulamentos existentes.
Aplique tensão no circuito de comando para certicar-se de que os
relés de by-pass estejam na posição aberta antes de conectar os
softstarters PSTX30…PSTX170 à tensão operacional pela primeira vez.
Caso contrário, o equipamento pode iniciar acidentalmente.
Os funcionários da ABB devem respeitar as instruções CISE 15.4 da ABB.
1. Para montar o softstarter, consulte o Capítulo 3 “Montagem”.
2. Conecte o circuito principal: terminais 1L1 - 3L2 - 5L3 ao lado da linha
e os terminais 2T1 - 4T2 - 6T3 ao lado do motor. Use uma conexão com
o para o PSTX30…105, consulte a Figura
1
no gráco 7 e a conexão
de terminal do PSTX142…570, consulte a Figura
2
, nográco 7.
Os softstarters PSTX podem ser conectados “Em linha” e no
“Inside Delta”, ver gura 1.
Utilize apenas os da mesma dimensão ao conectar 2 os em cada
terminal. (PSTX30…105 apenas).

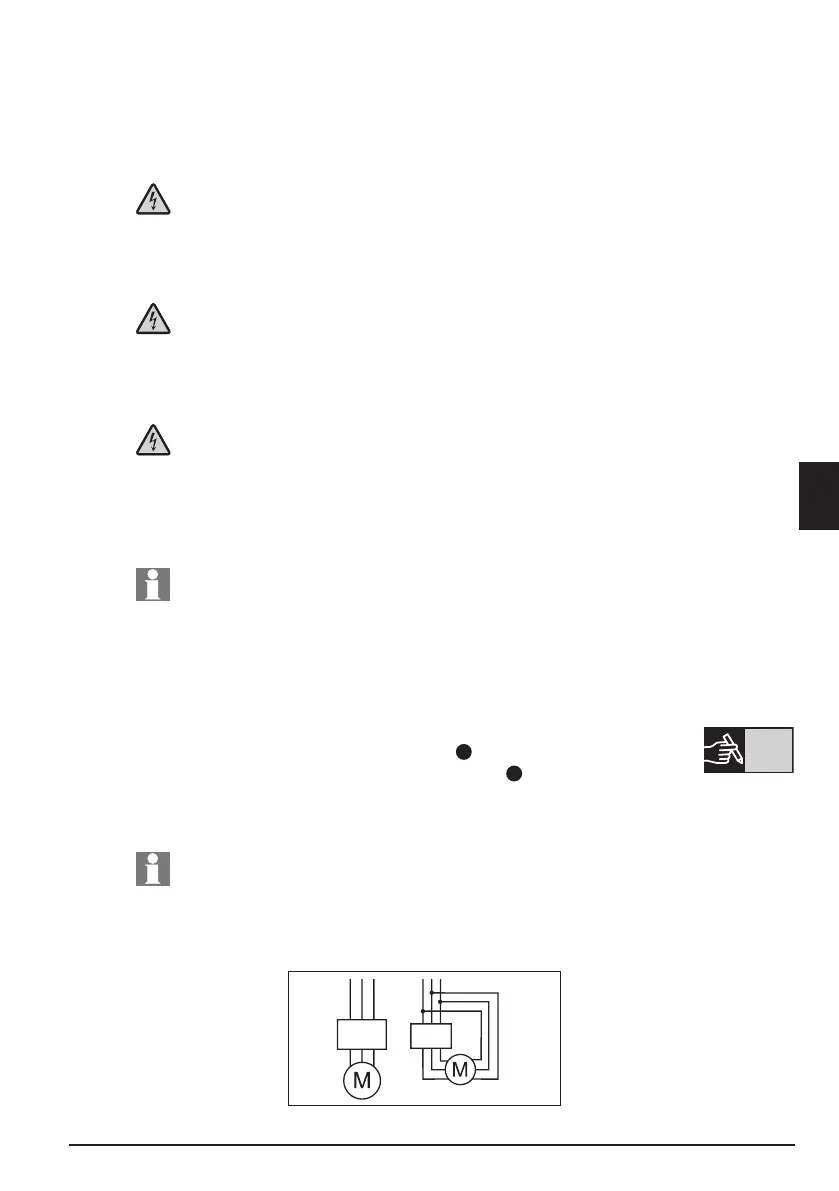

Figura 1: Em linha, Inside Delta
PSTX
PSTX
1SFC132082M9901
07
1
4 Conexão
