Softstarty typu PSTX30...PSTX570 Skrócony podręcznik użytkownika 1SFC132082M9901 135
PL
Niniejsze urządzenie zostało starannie wyprodukowane
iprzetestowane, ale istnieje ryzyko powstania uszkodzeń w wyniku
transportu i niewłaściwej obsługi. W trakcie instalacji urządzenia należy
postępować zgodnie z poniższą procedurą:
Niebezpieczne napięcie: powoduje śmierć lub poważne obrażenia.
Przedrozpoczęciem pracy przy urządzeniu należy wyłączyć i zabezpieczyć
przed przypadkowym włączeniem wszystkie źródła zasilające to urządzenie.
Montaż i połączenia elektryczne softstartu może wykonywać wyłącznie
uprawniony personel, zgodnie z obowiązującymi przepisami.
Przed pierwszym podłączeniem softstartów PSTX30…PSTX170 do
napięcia roboczego należy doprowadzić do nich napięcie sterujące
zasilania w celu upewnienia się, że styczniki obejściowe znajdują
się w położeniu otwartym. W przeciwnym razie może dojść do
przypadkowego włączenia się urządzenia.
Personel rmy ABB musi przestrzegać instrukcji ABB CISE 15.4.
1. Sposób montażu softstartu opisano w rozdziale 3 zatytułowanym
„Montaż“.
2. Podłącz obwód główny, podłączając przewody zasilające do
zacisków 1L1 - 3L2 - 5L3, a przewody silnika do zacisków
2T1 - 4T2 - 6T3. Do softstartów PSTX30…105 podłącz odizolowane
końcówki przewodów, patrz rysunek
1
w części gracznej nr 7,
adosoftstartów PSTX142…570 — oczkowe końcówki przewodów,
patrz rysunek
2
w części gracznej nr 7.
Softstarty PSTX można podłączać zarówno „w linii“, jak i
„w wewnętrzny trójkąt“, patrz rysunek 1.
Jeśli do każdego zacisku podłączane są 2 przewody, powinny mieć one
tę samą średnicę (dotyczy wyłącznie softstartów PSTX30…105).

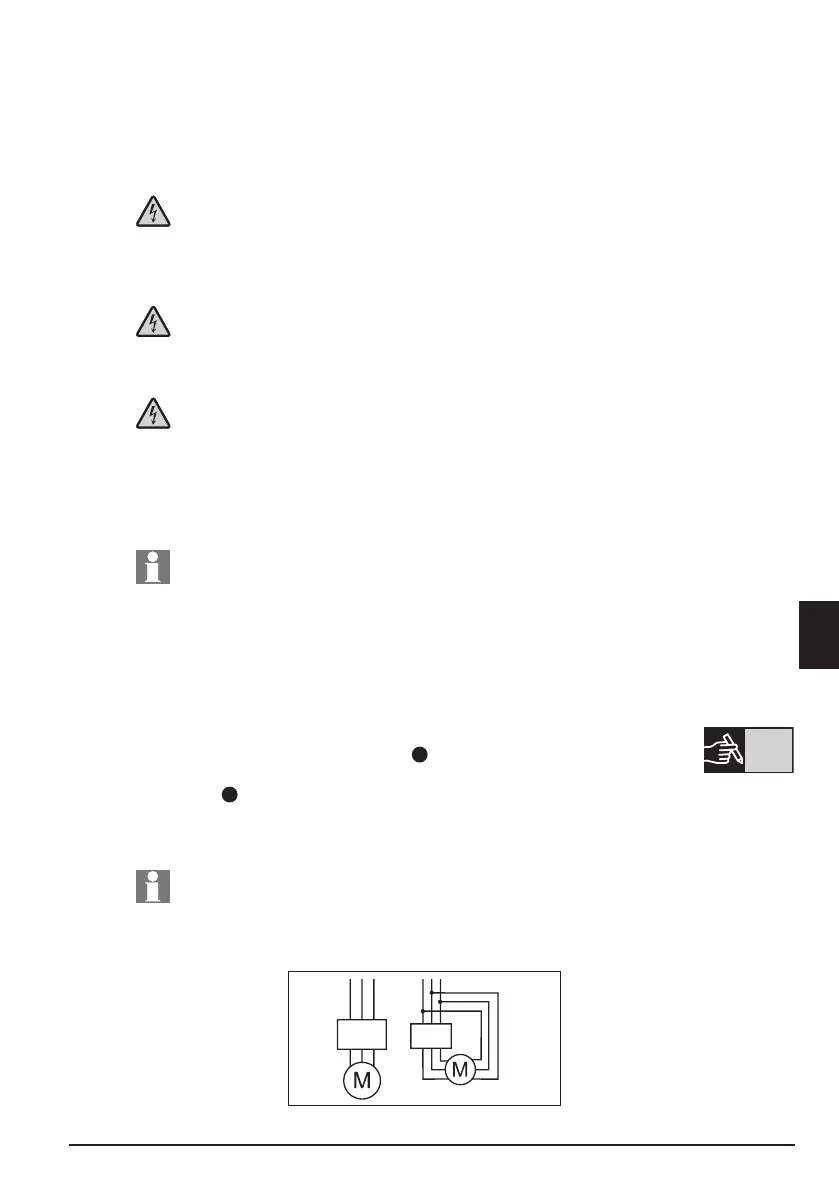

Rysunek 1. Praca softstartu w układach:
w linii i wewnętrznego trójkąta.
PSTX
PSTX
1SFC132082M9901
07
1
4 Podłączenie
