Устройства плавного пуска типа PSTX30...PSTX570 Краткая инструкция по эксплуатации 1SFC132082M9901 151
RU
Данное устройство разработано и испытано с соблюдением всех требований, но
могло получить повреждения в результате транспортировки или ненадлежащего
обращения. При первоначальном монтаже выполните приведенную ниже
процедуру.
Опасное электрическое напряжение. Смертельно и травмоопасно. Перед началом
работы с оборудованием отключите и заблокируйте все используемые для него
источники питания.
Монтаж и электрическое подключение устройства плавного пуска должен выполнять
квалифицированный персонал с соблюдением действующих законов и нормативных
положений.
Перед первым подключением устройств плавного пуска моделей PSTX30…PSTX170
к источнику рабочего напряжения необходимо подать на устройство плавного пуска
напряжение питания цепей управления, чтобы обеспечить размыкание шунтирующих
реле. В противном случае существует риск случайного пуска оборудования.
Персонал ABB должен соблюдать инструкции ABB CISE 15.4
1. Для получения инструкций по монтажу устройства плавного пуска см. главу 3
«Монтаж».
2. Подключите цепь питания: подключите контакты 1L1, 3L2, 5L3 к стороне линии
электропитания, а контакты 2T1, 4T2, 6T3 — со стороны электродвигателя.
Используйте соединение кабелями для PSTX30…105, см. рис.
1
на графической
схеме 7, и шинное соединение для PSTX142…570, см. рис.
2
на графической схеме
7. Устройства плавного пуска PSTX можно подключать «в линию» и в соединение
«треугольником».
При подключении 2 проводов к каждому контакту используйте только кабели
одинакового размера (только PSTX30…105).

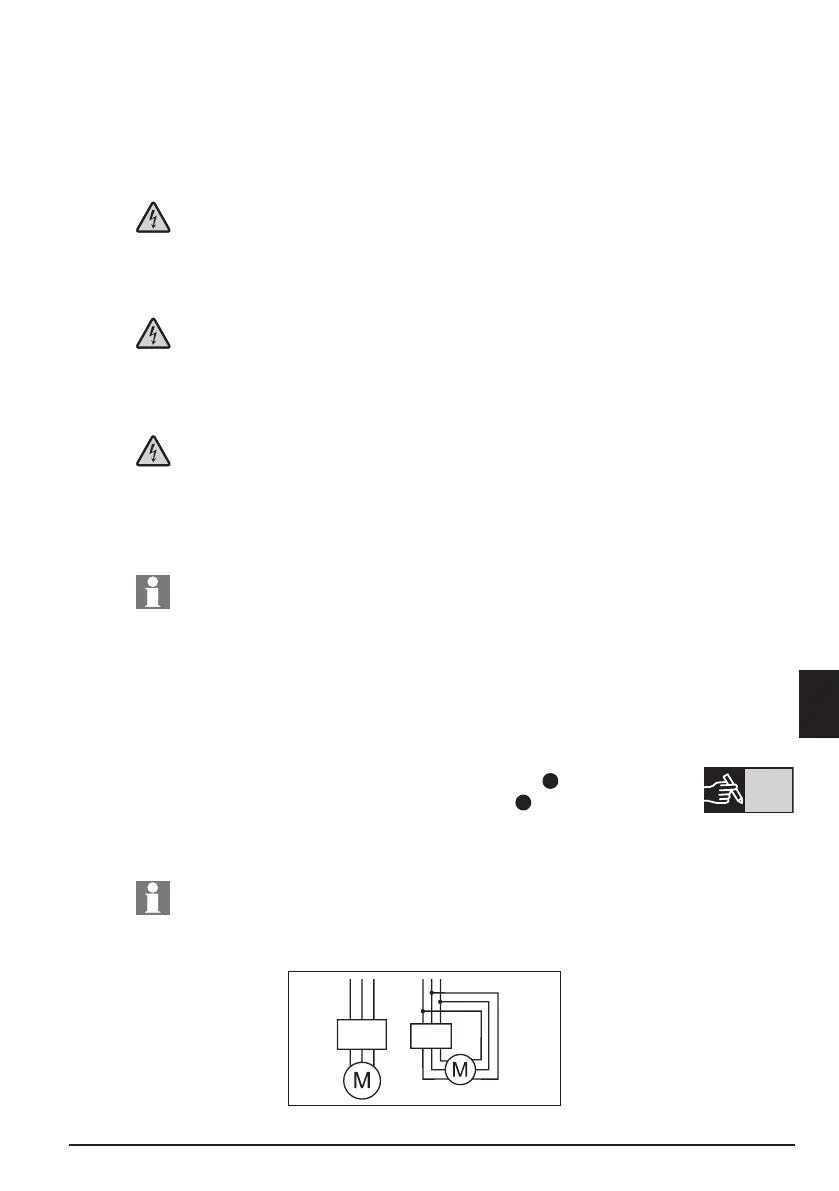

Рис. 1. Включение «в линию», включение в соединение «треугольником»
PSTX
PSTX
1SFC132082M9901
07
1
4. Подключение
