Stop Start
Ready Protection
FaultRun
Локальный PSTX30
Ток двигателя
А
0,0
Ток двигателя
%
0,0
Параметры 12:00 Меню
А
Б
Г
Е
Ж ЛЗ И К
В
Д
154 Устройства плавного пуска типа PSTX30...PSTX570 Краткая инструкция по эксплуатации 1SFC132082M9901
RU

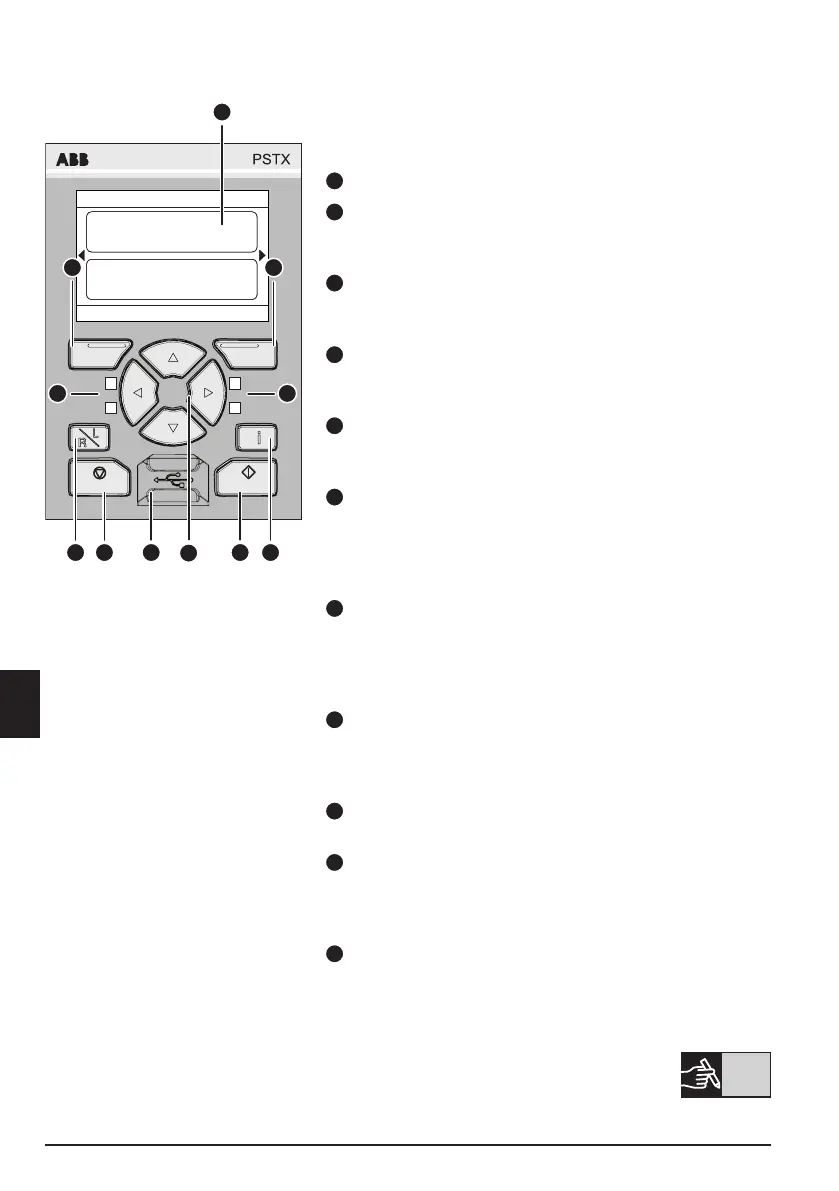

См. рис. 1, на котором обозначены компоненты панели
управления.
А
Дисплей для отображения информации.
Б
Левая виртуальная клавиша выбора. Исполняемая
функция отображается на экране слева над
клавишей.
В
Правая виртуальная клавиша выбора. Исполняемая
функция отображается на экране справа над
клавишей.
Г
Левые светодиодные индикаторы.
«Ready» (Готовность) (зеленый) и «Run»
(Выполняется) (зеленый).
Д
Правые светодиодные индикаторы.
«Protection» (Защита) (желтый) и «Fault» (Сбой)
(красный).
Е
Клавиши навигации. Для перехода по меню
и изменения значений параметров.
Подсвечиваемые цифры или текст на дисплее
показывают, что пункт меню или значение можно
изменить или перейти от него к следующему.
Ж
Клавиша дистанционного/локального управления.
Переключение между локальным управлением
посредством панели управления и дистанционным
управлением посредством кабельного входа или
интерфейсной шины.
З
Клавиша «Stop» (Остановка). Служит для
остановки двигателя в соответствии с заданными
параметрами. (Активна только в режиме
локального управления.)
И
Порт mini USB. Для связи с внешними
устройствами, например с компьютером.
К
Клавиша «Start» (Запуск). Служит для запуска
двигателя в соответствии с заданными
параметрами. (Активна только в режиме
локального управления.)
Л
Клавиша информации. Служит для отображения
контекстно-зависимой информации о состоянии и
настройках устройства плавного пуска.
См. графическую схему 13 (схему синхронизации) для
получения информации о базовом функционировании
устройства плавного пуска PSTX.
Рис. 1. Панель управления
5. Панель управления
