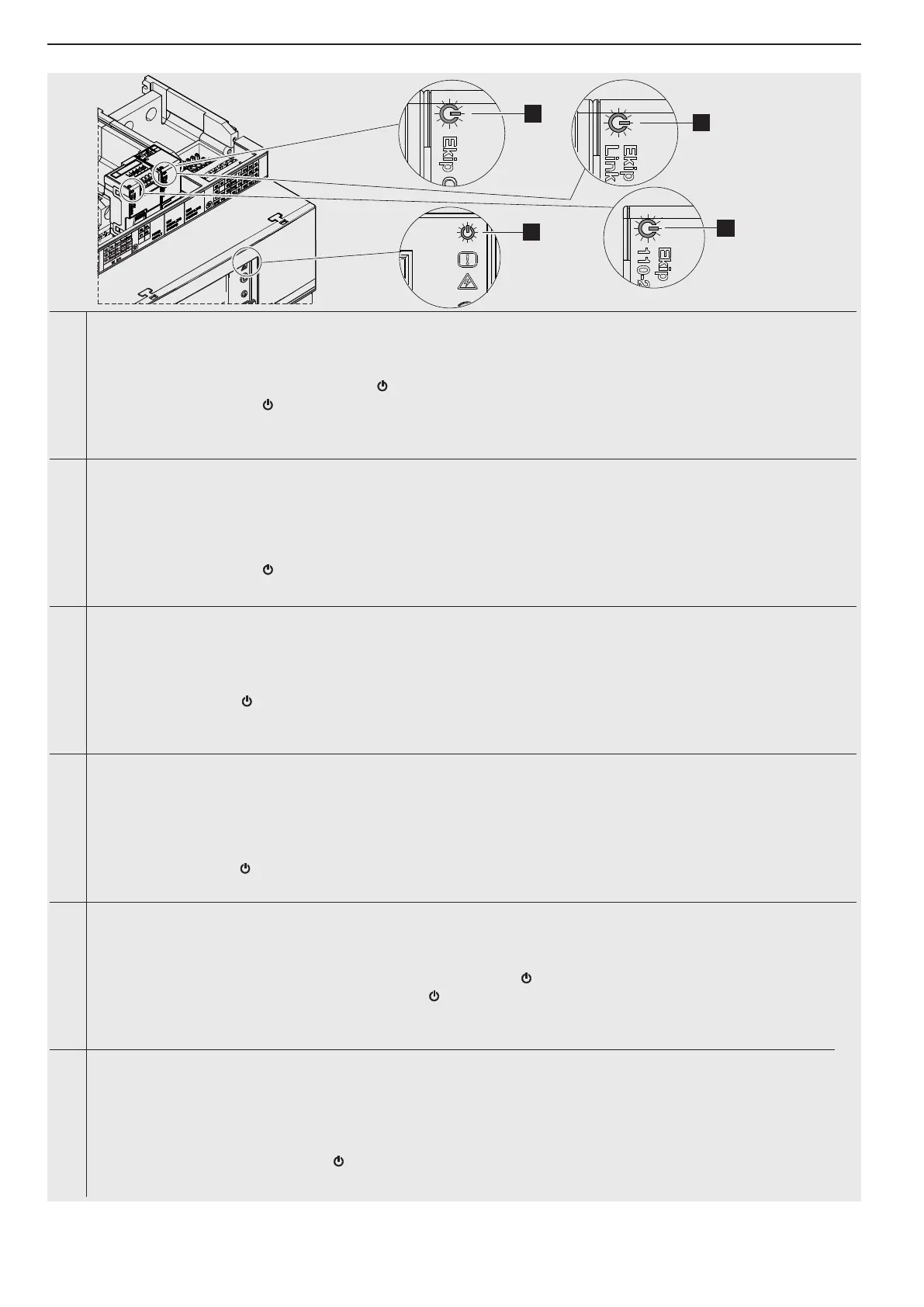

ABB SACE XT7M - Page 14

25
SACE Tmax XT | ABB
Allumage
Encendido
点亮
1
2
3
4
Ekip Dip
LSI/LSIG +
Ekip Link:
XT7
Ekip Touch
+ Ekip Com
+ Ekip Link:
XT2
XT4
XT5
XT7
Ekip Touch
+ Ekip Com
+ Ekip Link:
Ekip Dip
LSI/LSIG +
Ekip Link:
XT7
XT2
XT4
XT5
XT7
- 为Ekip Supply供电
- 用Ekip T&P 或 Ekip Bluetooth通过前端总线进行连接
- 启动与Ekip Connect的通信
- 激活参数CAN Enable
- 检查10秒钟内是否在 Ekip Connect 上出现更改和调节所连接模块参数的页面
- 如果Ekip Link (2)的Led 闪烁与脱扣器的闪烁不同步，请参考断路器的手册。
安装程序：
- 为Ekip Supply供电
- 激活本地总线，点击 Display -> Impostazioni -> Moduli -> Local Bus -> ON
- 检查模块（1）、Ekip Supply (3)和脱扣器 (4)上的Led 是否点亮
- 如果Ekip Com (1)或Ekip Link (2)的Led 闪烁与脱扣器（4）的闪烁不同步， 请参考断路器的手册。
- Dar alimentación al Ekip Supply
- Conectarse vía bus frontal utilizando Ekip T&P o Ekip Bluetooth.
- Iniciar la comunicación con Ekip Connect
- Habilitar el parámetro CAN Enable
- Verificar que dentro de los 10 segundos aparezca en Ekip Connect la página dedicada para la modificación
y regulación de los parámetros de los módulos conectados
- Si el led del Ekip Link (2) parpadea en modo asíncrono respecto al led del relé (4), consultar el manual
del interruptor.
PROCEDIMIENTO DE INSTALACIÓN
- Dar alimentación al Ekip Supply
- Habilitar el autobús local, por Pantalla -> Configuración -> Módulos -> bus local -> ON
- Verificar el encendido de los led en el módulo (1), en el Ekip Supply (3) y en el relé (4)
- Si el led del Ekip Com (1) o del Ekip Link (2) parpadea en modo asíncrono respecto al led del relé (4),
consultar el manual del interruptor.
Ekip Dip
LSI/LSIG +
Ekip Link:
XT7
- Fournir l'alimentation à l’Ekip Supply
- Se connecter via le bus frontal en utilisant Ekip T&P ou Ekip Bluetooth.
- Démarrer la communication avec Ekip Connect
- Habiliter le paramètre CAN Enable
- Vérifier que dans les 10 secondes apparaisse sur Ekip Connect la page dédiée à la modification et réglage
des paramètres des modules connectés
- Si le voyant de l’Ekip Link (2) clignote de manière asynchrone par rapport à celui du déclencheur (4),
consulter le manuel du disjoncteur.
Ekip Touch
+ Ekip Com
+ Ekip Link:
XT2
XT4
XT5
XT7
PROCÉDURE D’INSTALLATION
- Fournir l'alimentation à l’Ekip Supply
- Activer le bus local, par affichage -> Paramètres -> Modules -> bus local -> ON
- Vérifier l'allumage des voyants sur le module (1), sur l’Ekip Supply (3) et sur le déclencheur (4)
- Si le voyant de l’Ekip Com (1) ou de l’Ekip Link (2) clignote de manière asynchrone par rapport à celui du
déclencheur (4), consulter le manuel du disjoncteur.
