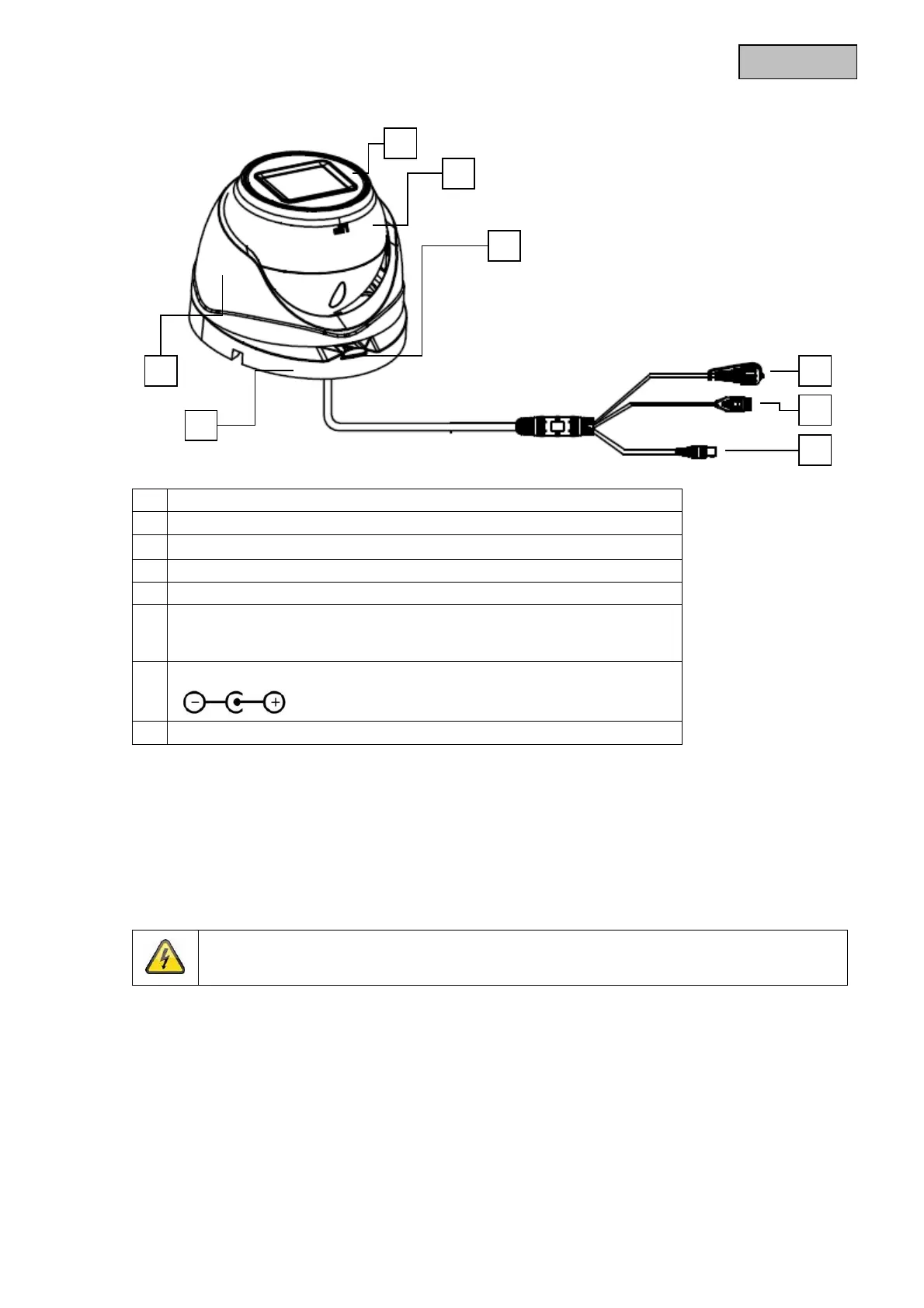

4. Beschrijving van de camera
1 Borgelement met borgschroef
2 Onderplaat camera
3 Camerakap
4 Camerakop
5 IR-LED's
6 Knop om tussen verschillende videoformaten te schakelen:
TVI / AHD / CVI / CVBS (houd de knoppen langer dan 3 seconden
in
g
edrukt
)
7 Spanningsaansluiting (5,5x2,1mm, holle stekker)
8 Video-uitgang (BNC, opdruk ‘TVI’)
5. Montage / installatie
5.1. Camera monteren
LET OP!
Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.
Draai de borgschroef voor de onderplaat van de camera los en verwijder deze. Gebruik de
bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten.
Als de kabels vanaf de zijkant moeten worden gelegd, voert u eerst de aansluitkabel door de
onderplaat en de opening aan de zijkant van de onderplaat.
Zet nu de onderplaat vast.
1
2
3
4
7
8
5
6
