9
Deutsch

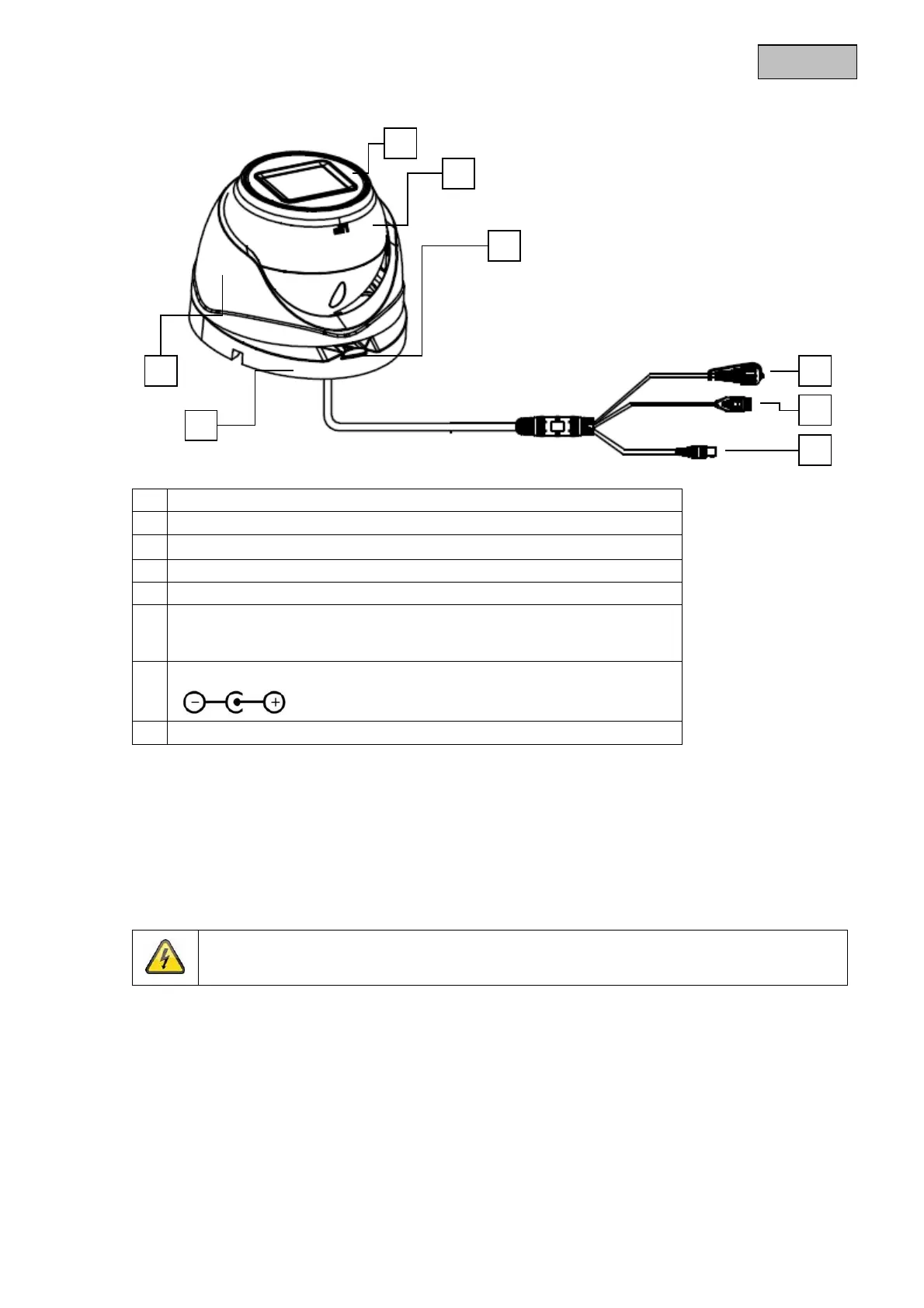

4. Beschreibung der Kamera
1 Fixierelement mit Fixierschraube
2 Kamerabodenplatte
3 Kamerakappe
4 Kamerakopf
5 IR LEDs
6 Taster zum Umschalten zwischen verschiedenen Videoformaten:
TVI / AHD / CVI / FBAS (Taster jeweils länger als 3 Sekunden gedrückt
halten
7 Spannungsanschluss (5,5x2,1mm, Hohlstecker)
8 Videoausgang (BNC, Aufdruck „TVI“)
5. Montage / Installation
5.1. Montage der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Lösen Sie die Fixierschraube an der Kamerabodenplatte und entfernen Sie diese. Benutzen Sie die
beigelegte Bohrschablone für die Bohrung der Befestigungslöcher.
Falls die Kabelverlegung seitlich erfolgen soll, so führen Sie zuerst das Anschlusskabel durch die
Bodenplatte und die seitliche Öffnung an der Bodenplatte.
Fixieren Sie nun die Bodenplatte.
1
2
3
4
7
8
5
6
