Abus HDCC32502 - 4 Descrizione Della Telecamera; 5 Montaggio; Installazione; Montaggio Della Telecamera

79
Italiano

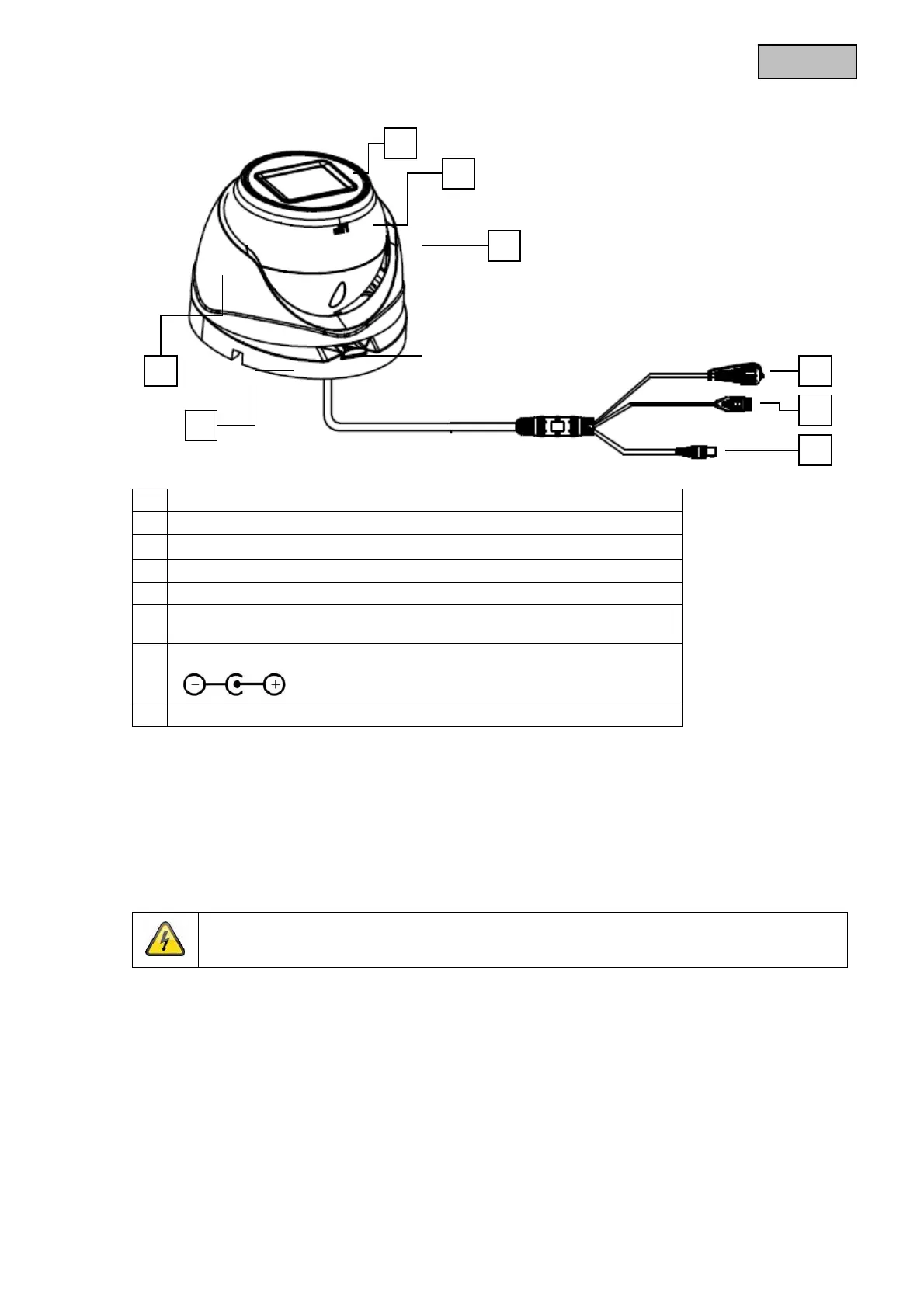

4. Descrizione della telecamera
1 Elemento con vite di fissaggio
2 Piastra di base della telecamera
3 Cappuccio della telecamera
4 Testa della telecamera
5 LED IR
6 Pulsante per passare tra diversi formati video:
TVI / AHD / CVI / CVBS
(
tenere premuti i pulsanti per più di 3 secondi
)
7 Collegamento elettrico (5,5x2,1mm, spina coassiale)
8 Uscita video (BNC, dicitura "TVI")
5. Montaggio / Installazione
5.1. Montaggio della telecamera
ATTENZIONE!
Durante il montaggio la telecamera deve essere scollegata dalla rete elettrica.
Svitare e rimuovere la vite di fissaggio sulla piastra di base della telecamera e rimuoverla. Utilizzare la
dima di foratura in dotazione per l'esecuzione dei fori di fissaggio.
Se la posa dei cavi deve essere eseguita lateralmente, allora far passare prima il cavo di
allacciamento attraverso la piastra di base e l'apertura laterale della piastra.
A questo punto fissare la piastra di base.
1
2
3
4
7
8
5
6
