44
Français

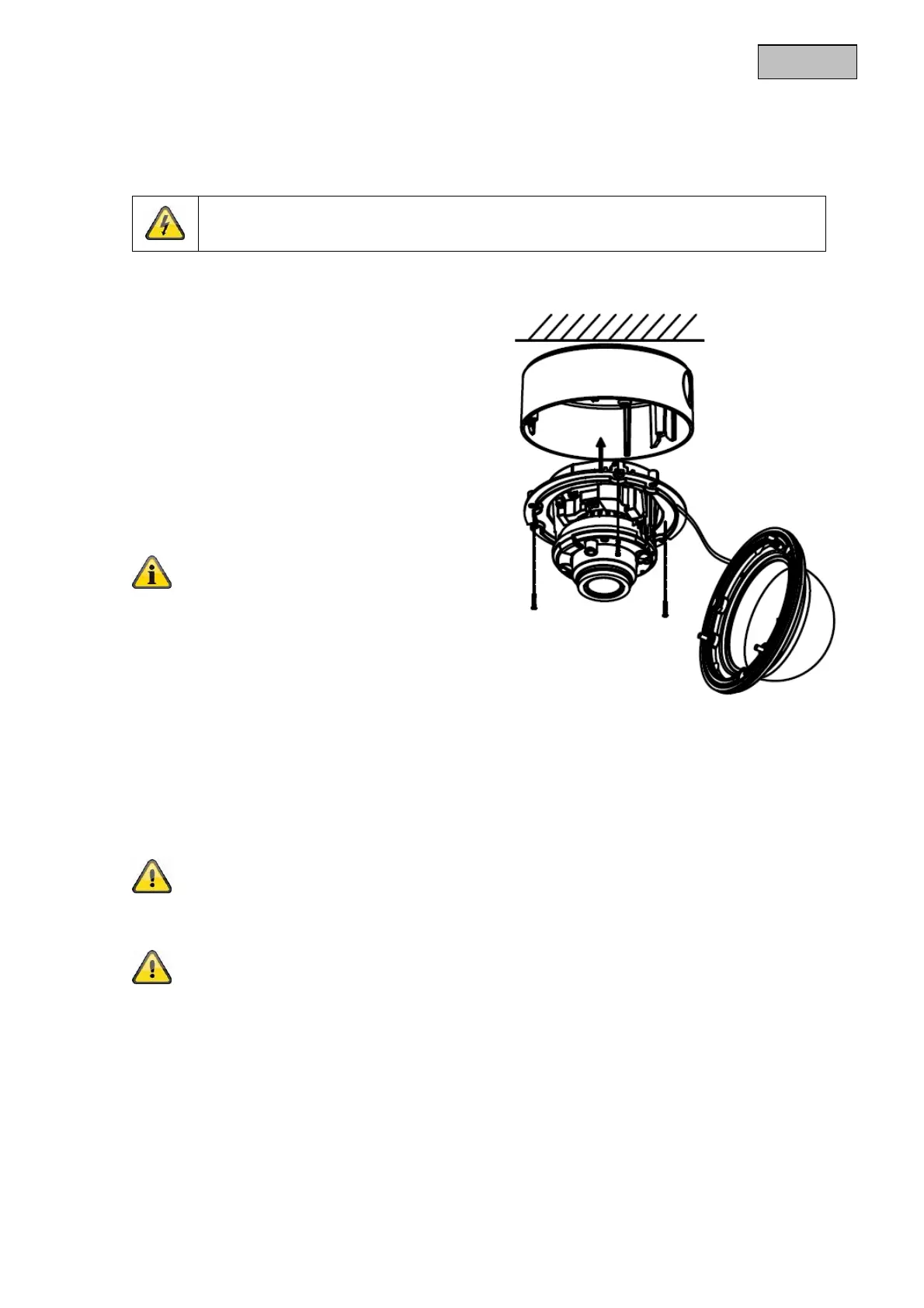

5. Montage
5.1. Montage de la caméra
ATTENTION !
Pendant le montage, la caméra doit être coupée de l’alimentation secteur.
Utilisez le gabarit de perçage fourni pour percer
les trous de fixation de l’adaptateur d’installation.
Pour le passage latéral des câbles, une ouverture
est prévue sur l’adaptateur d’installation. Pour le
passage latéral des câbles, utiliser un presse-
étoupe (M25 x 1,5). Utilisez des chevilles et des
vis adaptées au support pour fixer l’adaptateur
d’installation.
Puis, retirez la coupole de caméra du module
caméra. Utilisez la clé fournie.
Un câble d’attache avec œillet est
disponible dans l’adaptateur d’installation pour
suspendre facilement le module caméra.
Faites maintenant passer le câble de
raccordement à travers l’adaptateur d’installation,
soit dans le plafond, soit dans l’ouverture latérale.
Le cas échéant, le raccordement au câble
d’installation peut être effectué à l’intérieur de
l’adaptateur d’installation.
Insérez maintenant le module caméra dans l’adaptateur d’installation. Veiller à ce que la nervure de
guidage et la rainure de guidage de l’adaptateur d’installation et du module caméra s’alignent. Ce n’est
qu’ainsi que le module caméra est correctement positionné.
Serrez ensuite les vis de fixation du module caméra.
Après avoir orienté de module caméra, posez le capuchon de caméra et la coupole de caméra.
Fixez ensuite la coupole de caméra.
