97
Italiano

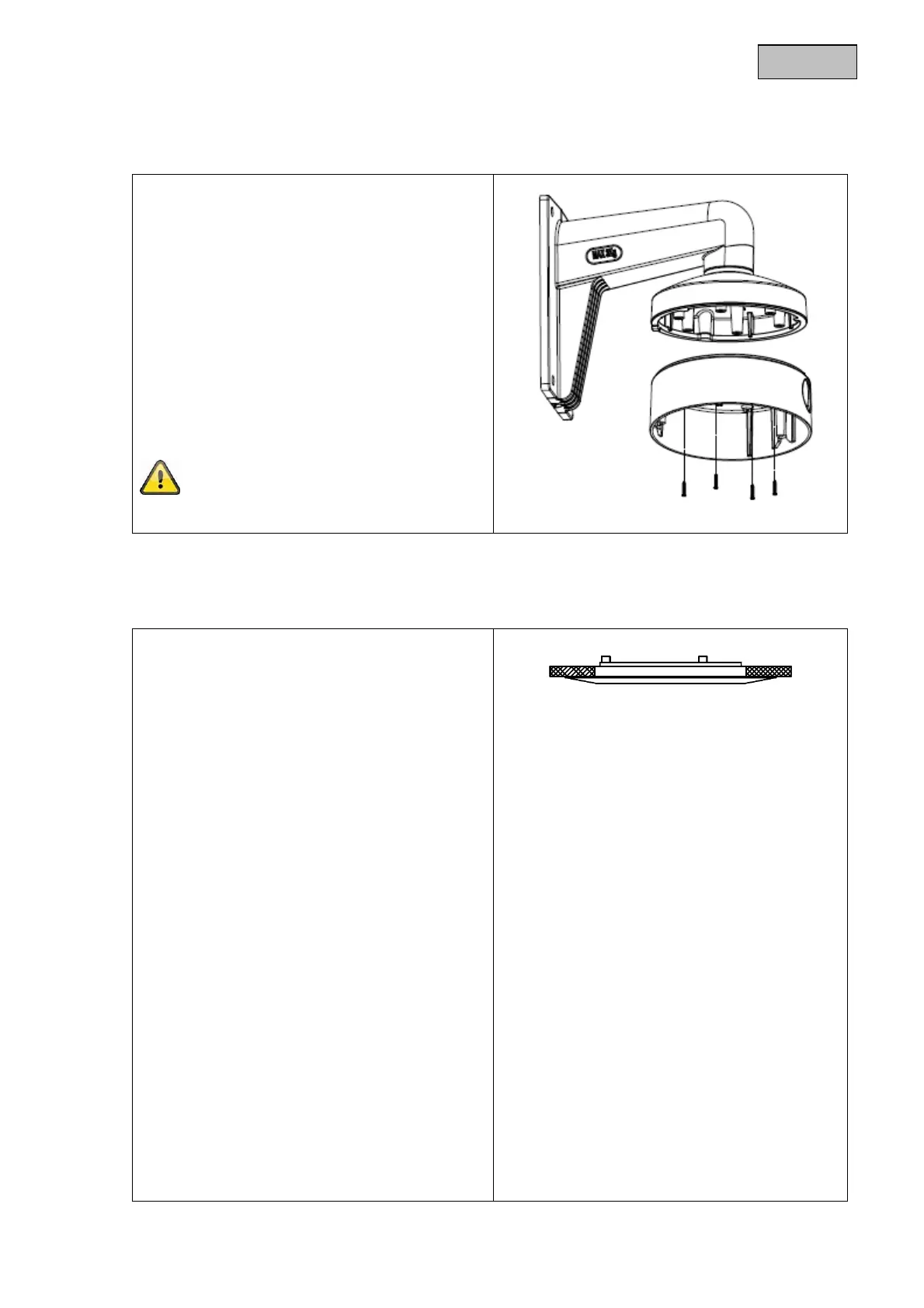

5.5. Installazione sulla staffa a parete
1. Praticare 4 fori per fissare la staffa alla
parete.
2. Per fissare la staffa alla parete utilizzare viti
e tasselli adatti.
3. Avvitare la piastra di adattamento rotonda
alla staffa. Fissare l'adattatore con le viti di
fissaggio laterali.
4. Fissare l'adattatore per l'installazione alla
staffa.
5. Posare tutti i cavi attraverso la staffa,
collegandoli correttamente al modulo
telecamera.
6. Per proseguire l'installazione, fare quindi
riferimento ai passaggi indicati
precedentemente alla voce Montaggio.
Per l'installazione è necessaria la staffa
TVAC31320 appropriata. La staffa non è
compresa nella fornitura.
5.6 Installazione in un controsoffitto
Per l'installazione è necessario rispettare i
seguenti requisiti:
Profondità incasso (min.): 50 mm
Diametro tassello telecamera:
min. 145 mm (max. 152 mm)
Diametro per il fissaggio: 10 mm
1. Per prima cosa praticare un'apertura di
min. 145 mm/max. 152 mm nel
controsoffitto, nella posizione desiderata.
2. Incollare la dima di foratura al centro
dell'apertura sul soffitto.
3. Praticare 3 fori di ca. 10 cm di diametro nelle
posizioni segnate.
4. Avvitare le 3 lunghe viti metriche in
dotazione nei 3 fori di fissaggio esterni
sull'anello di montaggio a soffitto.
5. Avvitare ora i 3 morsetti di espansione dalla
parte posteriore alle 3 viti metriche.
6. Introdurre l'anello di montaggio a soffitto
nell'apertura e i 3 morsetti di espansione nei
fori di fissaggio, quindi spingere i morsetti di
espansione attraverso i fori di fissaggio. I
morsetti di espansione dovrebbero tenere
l'anello di montaggio al soffitto.
7. Avvitare a fondo le 3 viti di fissaggio fino a
quando l'anello di montaggio a soffitto risulta
saldamente appeso al soffitto.
8. Ora il modulo telecamera può essere
inserito e orientato, analogamente
all'adattatore per l'installazione e la cupola
