53

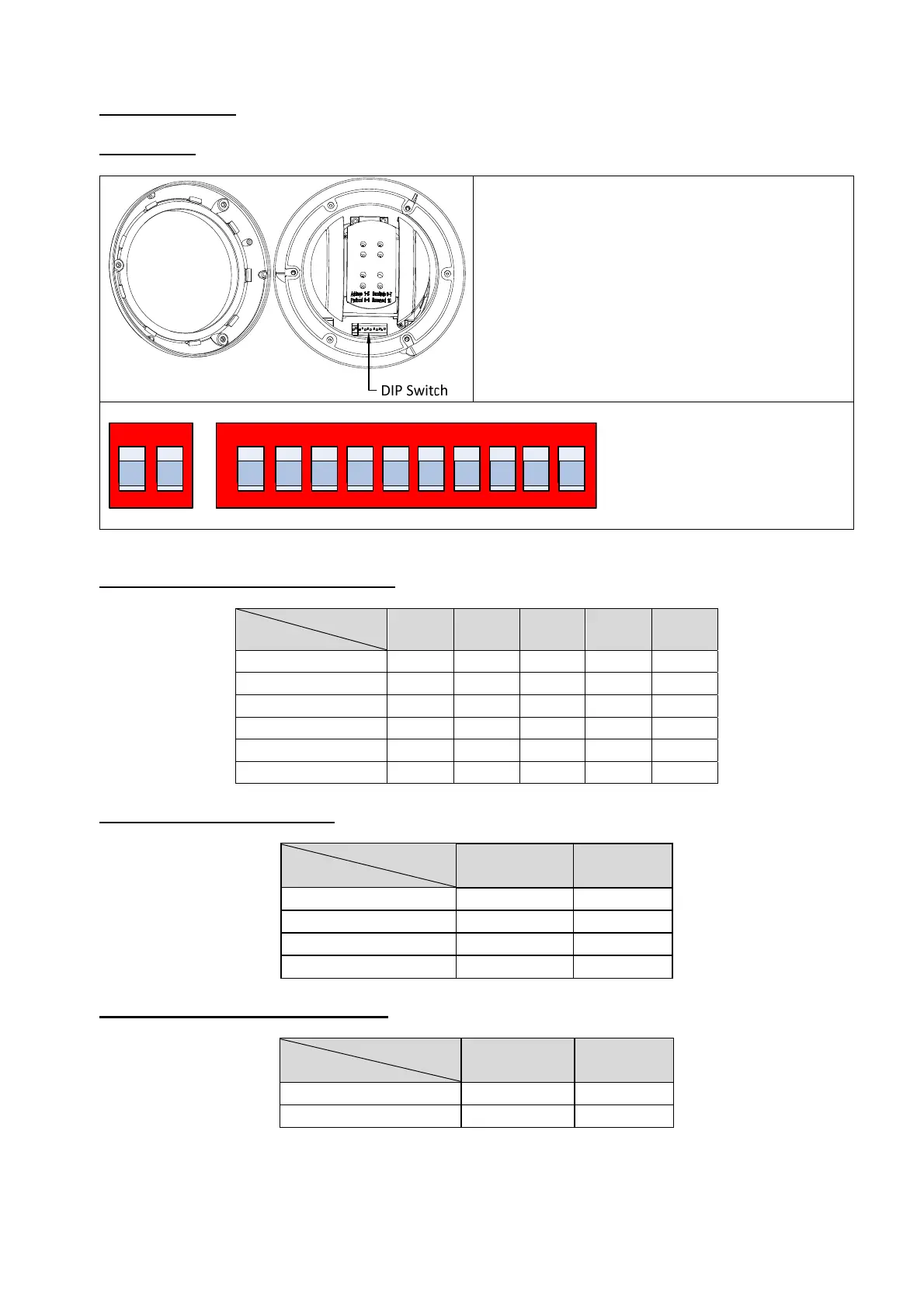

Commutateur DIP
HDCC81000
SW 1-5 : réglage de l’identifiant (ID) du
dôme
SW 6-7 :
réglage des débits en bauds
SW 8-9 :
réglage des protocoles de
contrôle
SW 10 :
non utilisé
17564328910
ON DIP
12
ON
Réglage de l’identifiant (ID) du dôme
SW
Adresse du dôme
1 2 3 4 5
0
OFF OFF OFF OFF OFF
1
ON OFF OFF OFF OFF
2
OFF ON OFF OFF OFF
3
ON ON OFF OFF OFF
…
……………
31
ON ON ON ON ON
Réglage des débits en bauds
SW Débit
en bauds
6 7
2400 OFF OFF
4800 ON OFF
9600 OFF ON
19200 ON ON
Réglage des protocoles de contrôle
SW
Protocole
8 9
Self-adaptive OFF OFF
Pelco_P ON OFF
