8. Tilslutninger og DIP-omskifter

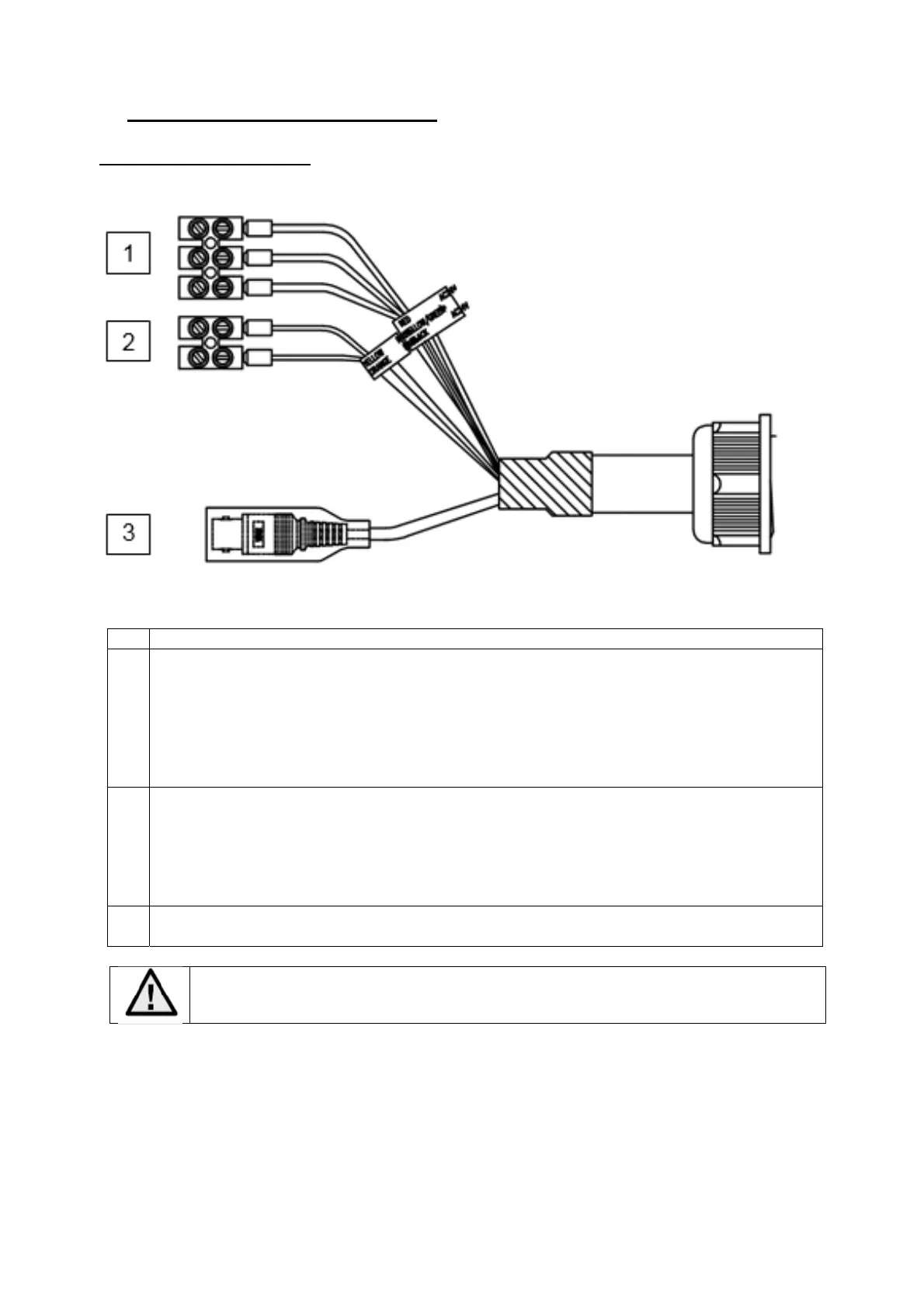

Oversigt over tilslutningerne
Samme anvendelse af domestyringen via koaksialkabel og RS-485 kan føre til
problemer og fejl på kameraet.
Nr. Beskrivelse
1
Spændingsforsyning, 24 V AC
Kabelkonfiguration:
Sort:
24 V AC
Gul/grøn:
Stel
Rød:
24 V AC
2
RS-485 styreledning (ekstraudstyr)
Kabelkonfiguration:
Gul:
RS-485 minus
Orange:
RS-485 plus
3
HD-TVI videoudgang (BNC)
