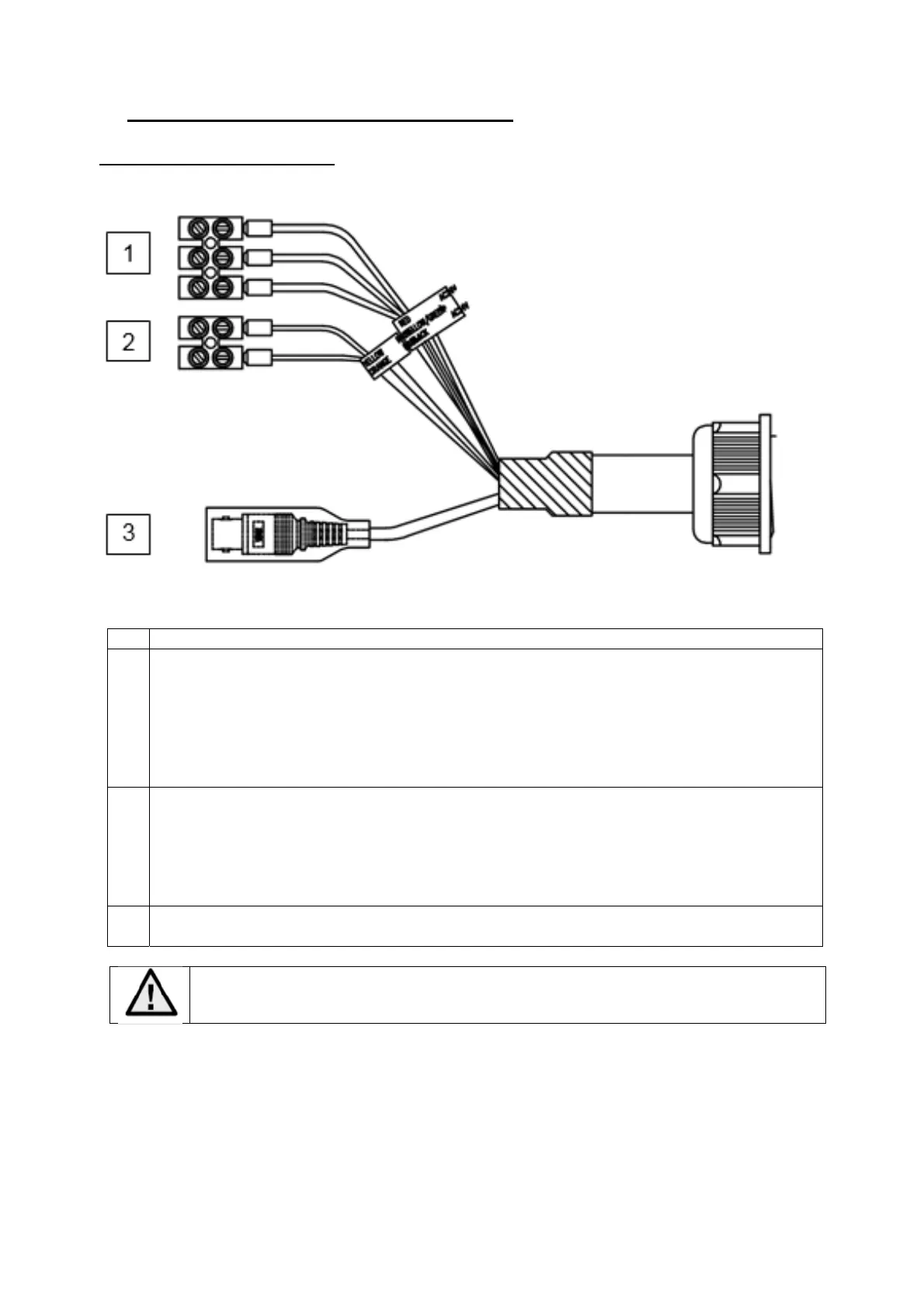

8. Raccordements et commutateurs DIP
Description des raccordements
L’utilisation simultanée de la commande du dôme par câble coaxial et RS-485
peut provoquer des problèmes et dysfonctionnements de la caméra.
N
o
Description
1
Alimentation électrique, 24 V CA
Affectation des câbles :
Noir :
24 V CA
Jaune/Vert :
Masse
Rouge :
24 V CA
2
Transmission de commande RS-485 (en option)
Affectation des câbles :
Jaune :
RS-485 moins
Orange :
RS-485 plus
3
Sortie vidéo HD-TVI (BNC)
