6

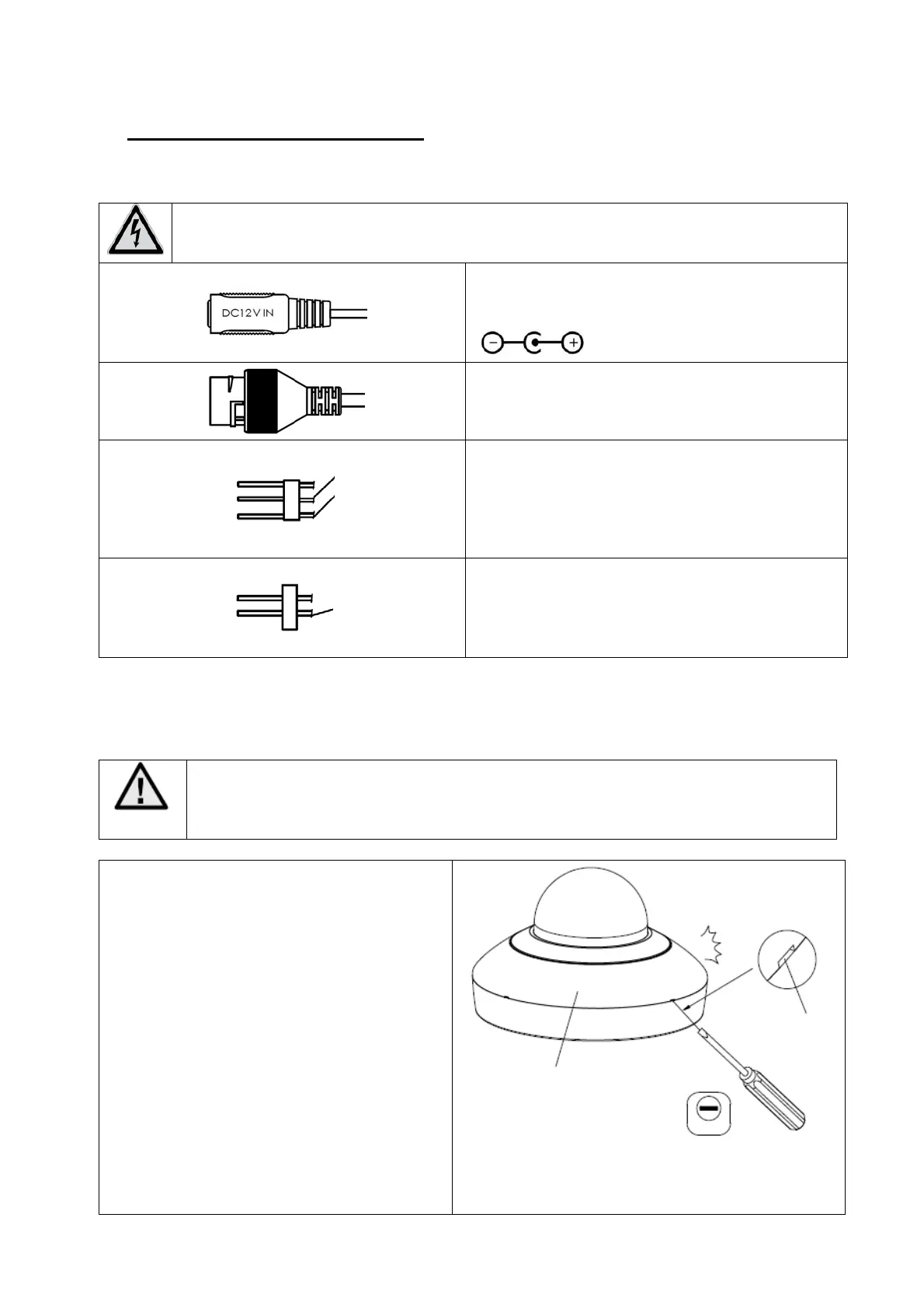

3. Anschlüsse und Funktionen
3.1 Anschlüsse
ACHTUNG!
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die
Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.
Spannungsversorgung, 12 VDC, Hohlstecker,
5,5 x 2,1 mm
RJ45 Ethernetanschluss
PoE 802.3af
Audioeingang / Audioausgang
Schwarz: Audio Masse (gemeinsam)
Rosa: Audio Ausgang
Weiß: Audio Eingang
Spannungsausgang 12 VDC / max. 60 mA
Orange: 12 VDC
Braun: Masse
3.2 Öffnen & Schließen des Domes
Ein Öffnen der Domekuppel ist nur zum Einlegen ein microSD Karte sowie zum
Betätigen des Reset-Tasters nötig.
Für eine Decken- oder Wandmontage ist ein Öffnen nicht nötig.
1. Als Erstes entfernen Sie bitte den
schwarzen Abdeckring (1). Verwenden
Sie dazu einen flachen
Schraubendreher. Schieben Sie den
Schraubendreher in die flachen
seitlichen Öffnungen und hebeln Sie den
schwarzen Ring hoch.
Nun kann der schwarze Ring mit den
Fingern entfernt werden.
2. Lösen Sie die Befestigungsschrauben
(4) und entfernen Sie die Domekuppel
(3).
1
2
