6. Montaż
6.1 Montaż kamery
UWAGA!
W trakcie montażu kamera musi być odłączona od napięcia sieciowego.
Wskazówka!
W razie potrzeby daszek przeciwsłoneczny można zdjąć, poluzowując śrubę
ustalającą na wierzchu kamery.

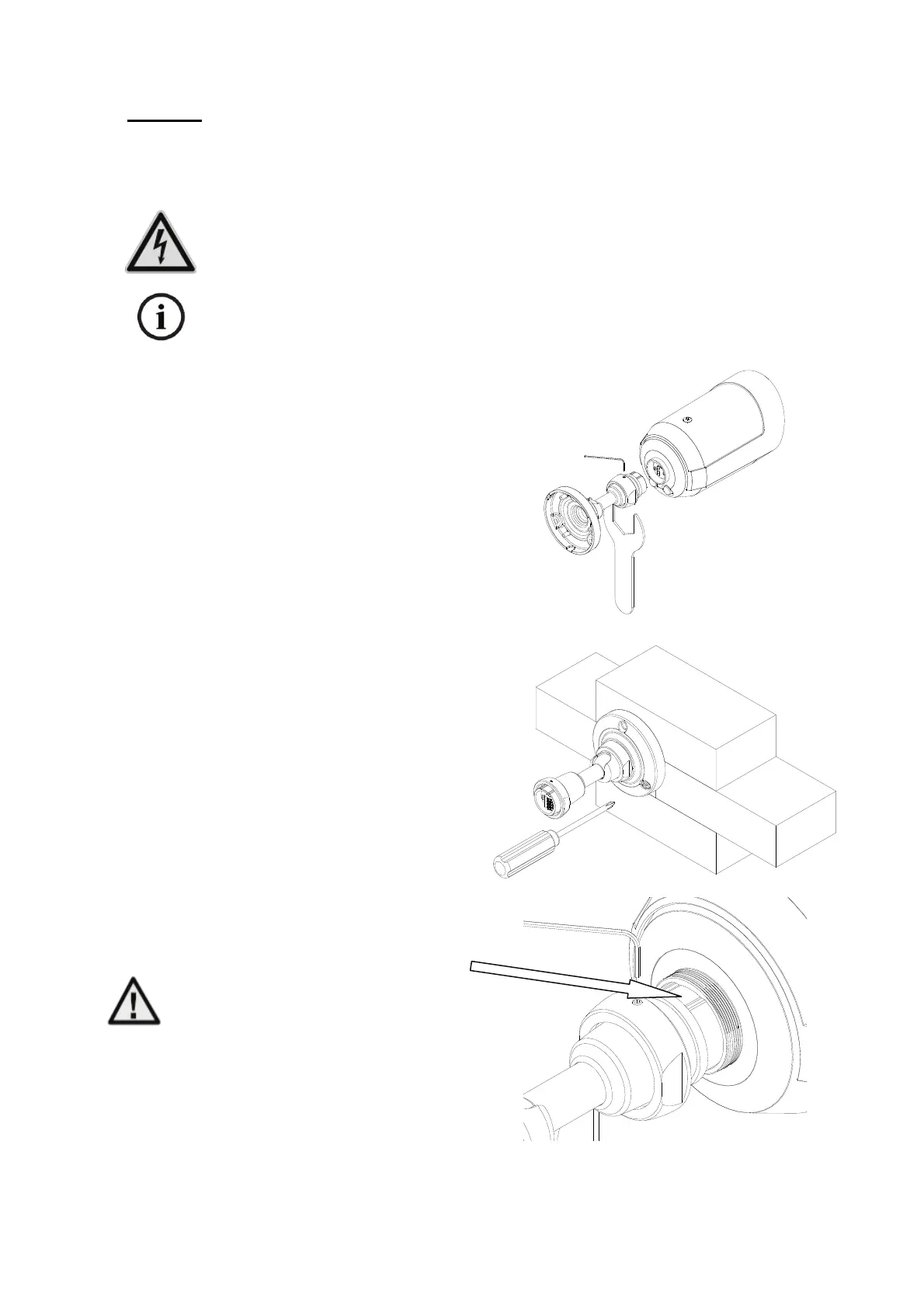

6.1.1.
Najpierw poluzuj śrubę ustalającą na
wierzchu nakrętki mocującej za
pomocą dostarczonego w komplecie
klucza sześciokątnego.
Następnie odkręć nakrętkę mocującą,
obracając ją w kierunku przeciwnym do
ruchu wskazówek zegara za pomocą
odpowiedniego klucza do śrub lub
kleszczy.
Następnie można wyjąć moduł kamery
z zamocowania.
6.1.2.
Odłóż kamerę w odpowiednie miejsce i
przełóż kabel zgodnie z opisem w
punkcie 6.2.
Użyj dostarczonych w komplecie
materiałów do mocowania w celu
ustalenia kamery w pożądanym
położeniu.
6.1.3.
Zakładając moduł kamery do uchwytu
zwróć uwagę na prawidłowe ustawienie
obu części.
Wewnętrzna powierzchnia złącza
kamery oraz przednia powierzchnia
uchwytu kamery są w jednym
miejscu spłaszczone. Przy
zakładaniu te miejsca muszę być
usytuowane jedno nad drugim.
Te spłaszczone miejsca są dodatkowo
oznaczone w kolorze czerwonym!
Dokręć z powrotem nakrętkę mocującą i
zabezpiecz ją śrubą ustalającą!
