Abus TVCC40531 - Układanie Kabli; Zasilanie Elektryczne

70
6.1.4.

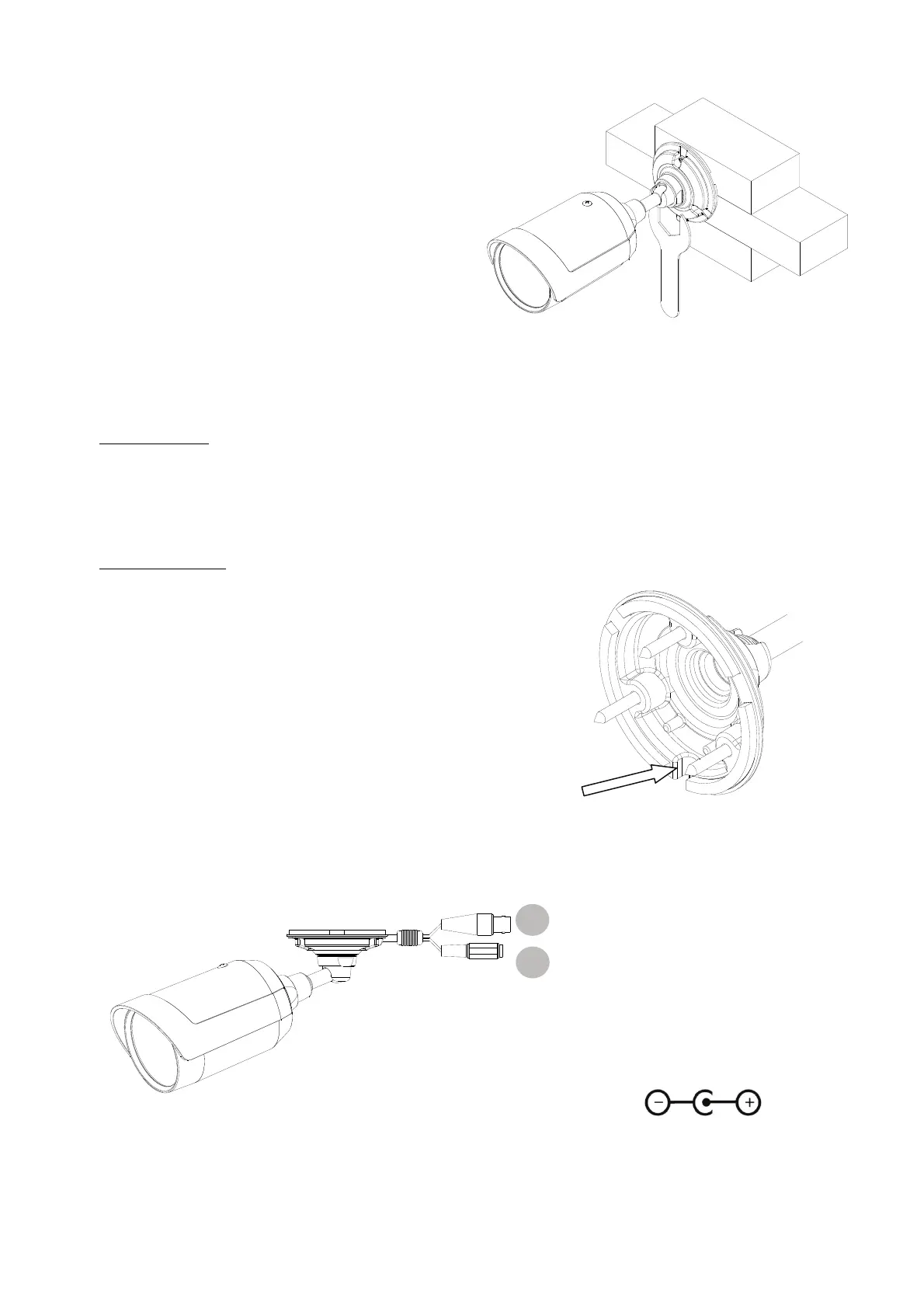

Nakrętka mocująca na tylnej
powierzchni uchwytu ustala przegub
kulowy a tym samym kierunek
patrzenia kamery.
Kamerę należy ustawić zgodnie z
opisem w punkcie 6.5. Przedtem
wykonaj podłączenie kamery do
zasilania napięciowego i urządzenia
wyświetlającego.
6.2 Układanie kabli
Kable można układać na dwa sposoby.
Ułożenie kryte
Przy krytym ułożeniu kabla przyłączeniowego należy wywiercić w punkcie zamocowania
odpowiedniej wielkości otwór. Następnie przełóż kabel przyłączeniowy przez otwór, przy czym
uchwyt kamery zakryje przepust kablowy.
Ułożenie odkryte
Do widocznego ułożenia kabla przyłączeniowego
przewidziany jest przepust kablowy w podstawie kamery.
Przepust kablowy znajduje się z boku na podstawie
uchwytu kamery.
6.3 Zasilanie elektryczne
Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z
napięciem znamionowym kamery.
TVCC40531
(1) Sygnał wideo (BNC)
(2) Napięcie zasilające
12 V DC (5.5x2.1 mm)
Kamery są przystosowane do 12V DC. Podłączając zasilanie, zwróć uwagę na biegunowość. Do
podłączenia przewidziany jest adapter sieciowy (złącze DC 5.5 mm x 2.1 mm).
1
2
