3. Beskrivelse af tilslutningerne
TVCC80000 / TVCC81000:
Tilslutninger udvendigt
Tilslutninger indvendigt
1
2
3
4

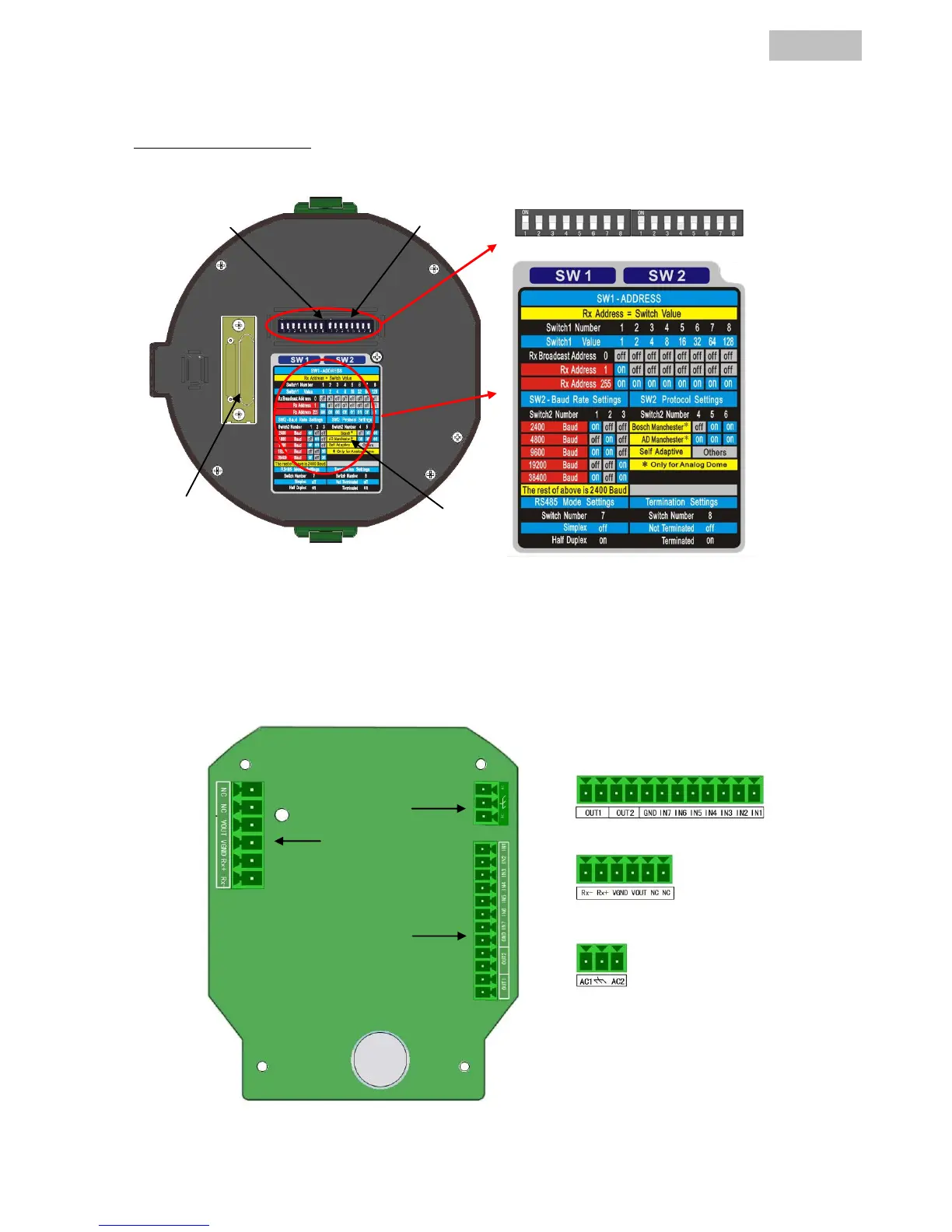

1. Adresse DIP-kontakt 2. Protokol DIP-kontakt
3. Stikforbindelse 4. Adresse- og protokolindstillinger
1. Tilslutningerne Alarm In/Out (7 IN/2 OUT)
2. Videoudgang og RS-485-tilslutning
3. 24 V AC spændingsforsyning/tilslutning stel
3
2
1
