3. Beschreibung der Anschlüsse
TVCC80000 / TVCC81000:
Anschlüsse Außen
Anschlüsse Innen
1
2
3
4

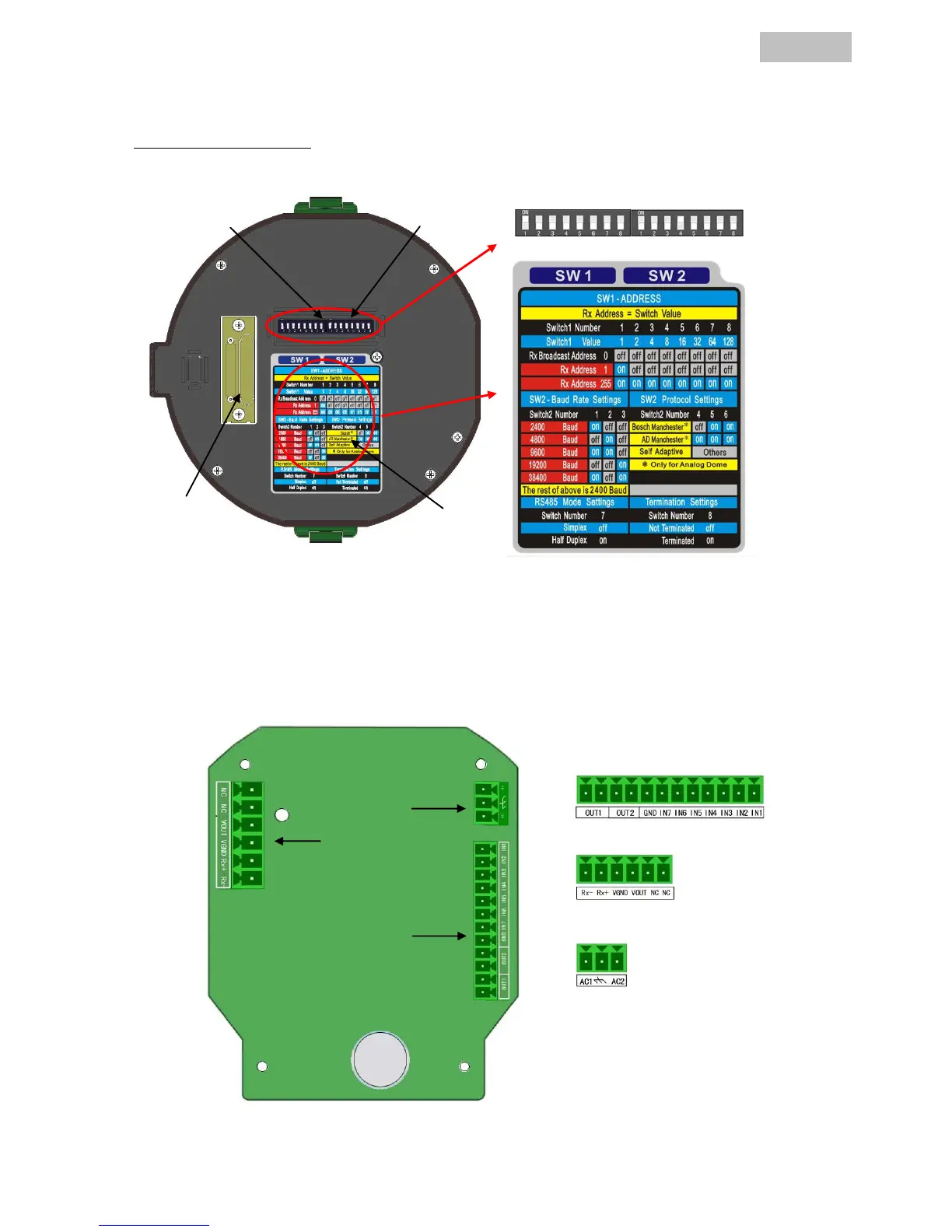

1. Adresse DIP Schalter 2. Protokoll DIP Schalter
3. Steckverbindung 4. Adresse und Protokoll Einstellungen
1. Alarm In/Out Anschlüsse (7 IN/2 OUT)
2. Videoausgang und RS-485 Anschluss
3. 24VAC Spannungsversorgung / Anschluss Masse
