3. Description des connecteurs
TVCC80000 / TVCC81000:
Raccordements d’extérieur
Raccordements d’intérieur
1
2
3
4

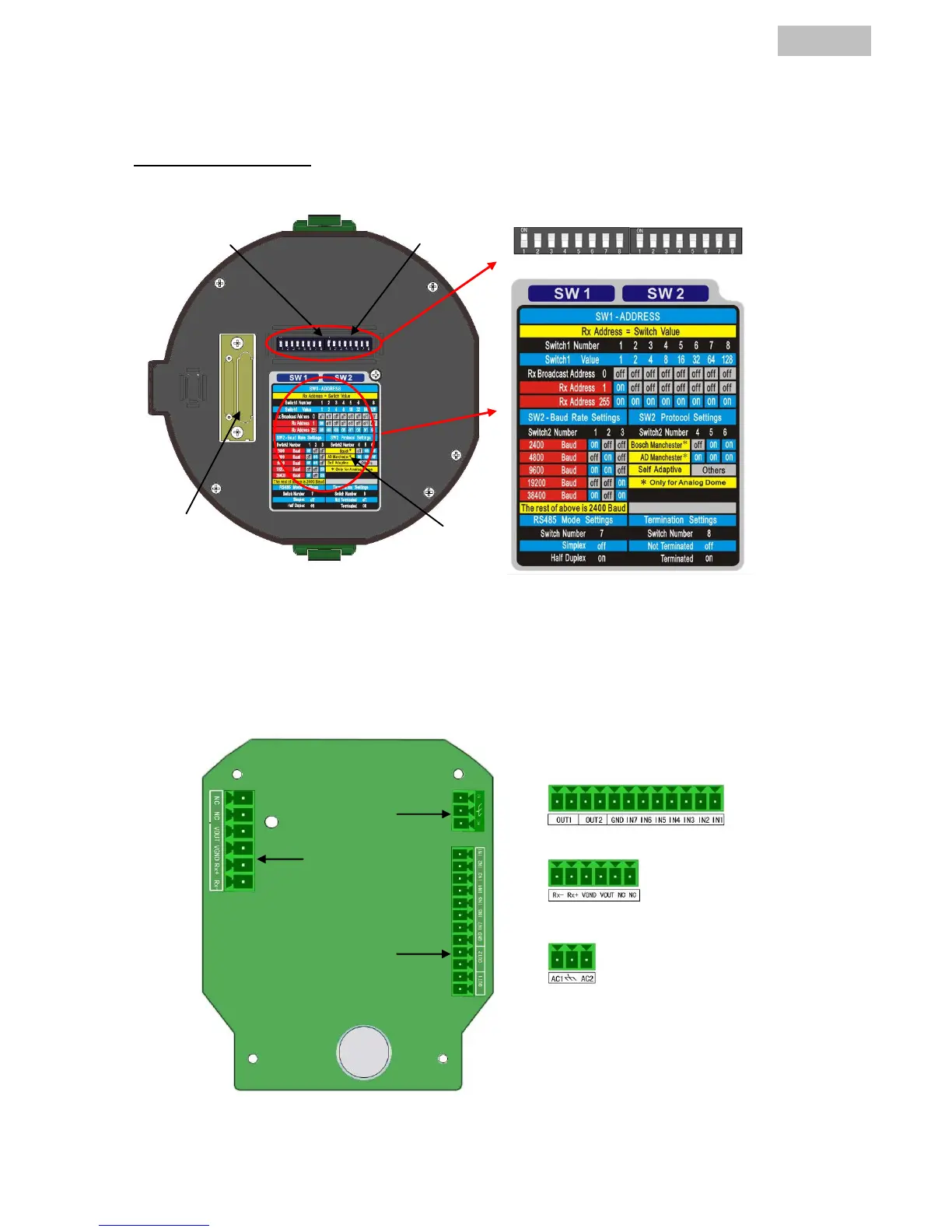

1. Adresse interrupteur DIP 2. Protocole interrupteur DIP
3. Connexion 4. Réglages de l’adresse et du protocole
1. Connexion d’alarme IN/OUT (7 IN/2 OUT)
2. Sortie vidéo et connexion RS-485
3. Alimentation électrique 24 V CA /
connexion à la terre
