Abus TVCC80000 - Alarm IN;OUT

17
Deutsch

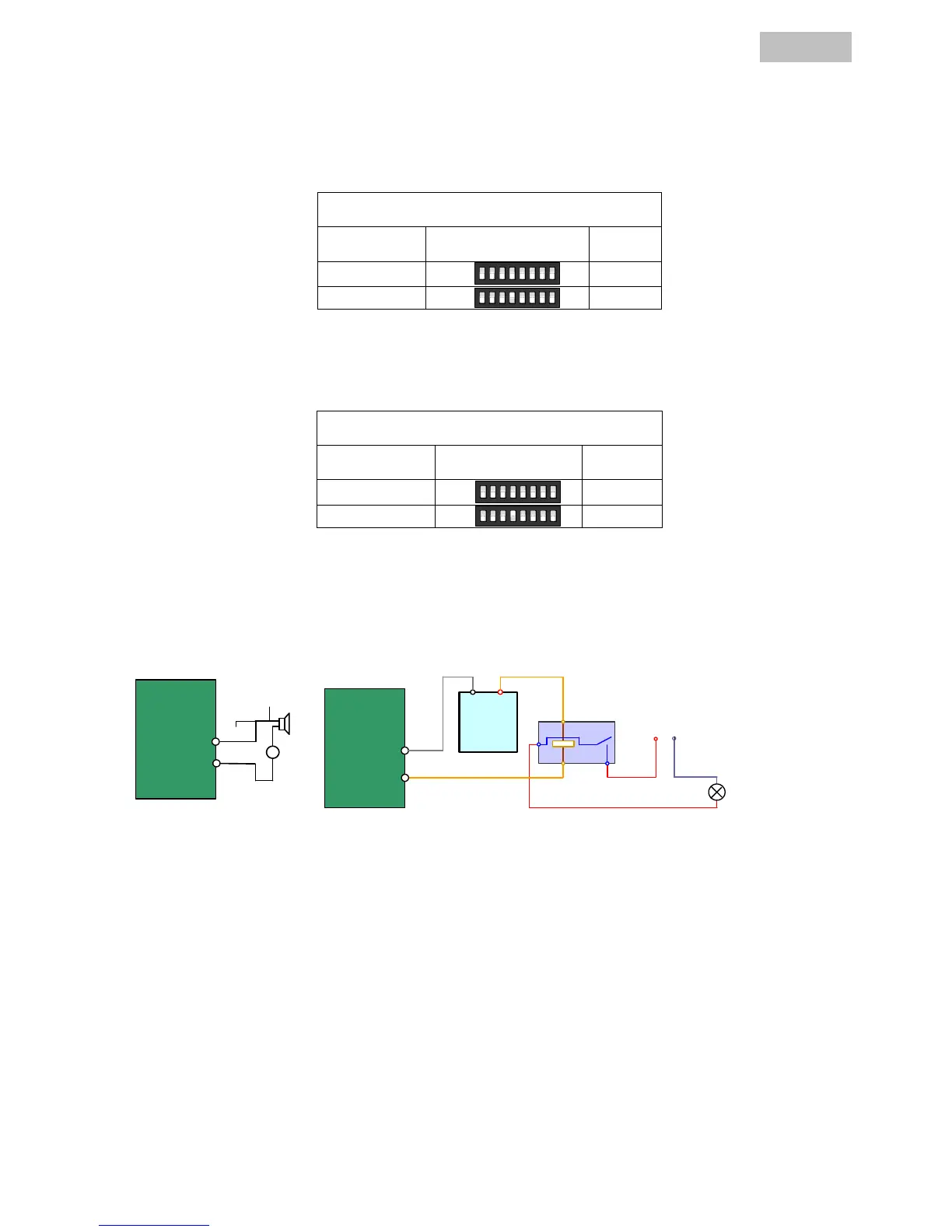

5.4 Simplex/Halbduplex Einstellungen
Die Position 7 vom DIP Schalter SW2 für die Einstellung der Kommunikation genutzt.
DIP Schalter SW2-Simplex/Halbduplex
Einstellungen
Beschreibung
Position 7
Einstellungen
7
Simplex
ON
1 2 3 4 5 6 7 8
SW2
OFF
Half-duplex
ON
1 2 3 4 5 6 7 8
SW2
ON
5.5 Abschlusswiderstand Einstellung
Die Position 8 vom DIP Schalter SW2 für die Einstellung vom Abschlusswiderstand genutzt.
DIP Schalter SW2-Abschlusswiderstand
Einstellungen
Beschreibung
Position 8
Einstellungen
8
Nein
ON
1 2 3 4 5 6 7 8
SW2
OFF
Ja
ON
1 2 3 4 5 6 7 8
SW2
ON
6. Alarm IN/OUT
6.1 Schaltplan
JQC-
3FG
Relay
12VDC
GND OUT
L N
～220V AC
Relay Output
Dome
(10 A 250VAC)
Diagram (left)
Diagram(right)
30mA
OUT(n)
OUT(n)
+
-
DC
DC Load
Relay Output
Dome
OUT(n)
OUT(n)
Schaltplan links:
Hiermit können Endverbraucher mit folgender Last geschalten werden.
DC: Max. 12VDC, 30mA
Schaltplan rechts:
Es muss ein externes Relais genutzt werden um elektrische Schäden am Dome zu vermeiden.
