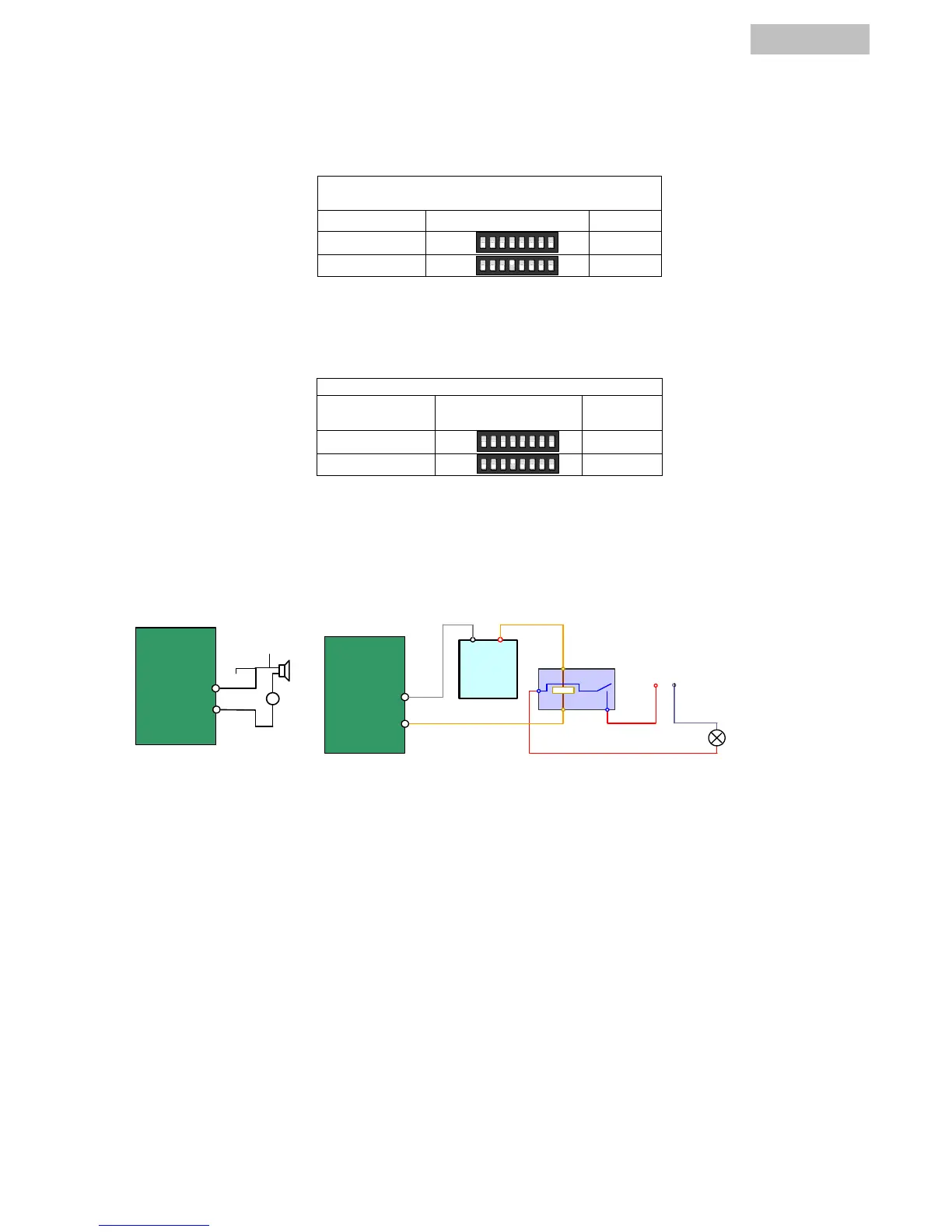

5.4 Simplex/halfduplex instellingen
Positie 7 van de DIP-schakelaar SW2 wordt voor de instelling van de communicatie gebruikt.
DIP-schakelaar SW2-simplex/halfdublex
instellingen
Beschrijving
Positie 7 instellingen
7
Simplex
ON
1 2 3 4 5 6 7 8
SW2
OFF
Half-duplex
ON
1 2 3 4 5 6 7 8
SW2
ON
5.5 Afsluitweerstand instellingen
Positie 8 van de DIP-schakelaar SW2 wordt voor de instelling van de afsluitweerstand gebruikt.
DIP-schakelaar SW2-afsluitweerstand instellingen
Beschrijving
Positie 8
instellingen
8
Nee
ON
1 2 3 4 5 6 7 8
SW2
OFF
Ja
ON
1 2 3 4 5 6 7 8
SW2
ON
6. Alarm IN/OUT
6.1 Schakelschema
JQC-
3FG
Relay
12VDC
GND OUT
L N
～220V AC
Relay Output
Dome
(10 A 250VAC)
Diagram (left)
Diagram(right)
30mA
OUT(n)
OUT(n)
+
-
DC
DC Load
Relay Output
Dome
OUT(n)
OUT(n)
Schakelschema links:
hiermee kunnen eindverbruikers met de volgende last worden geschakeld.
DC: max. 12 V DC, 30 mA
Schakelschema rechts:
Er moet een extern relais worden gebruikt om elektrische schade aan de dome te vermijden.
