114
Dansk

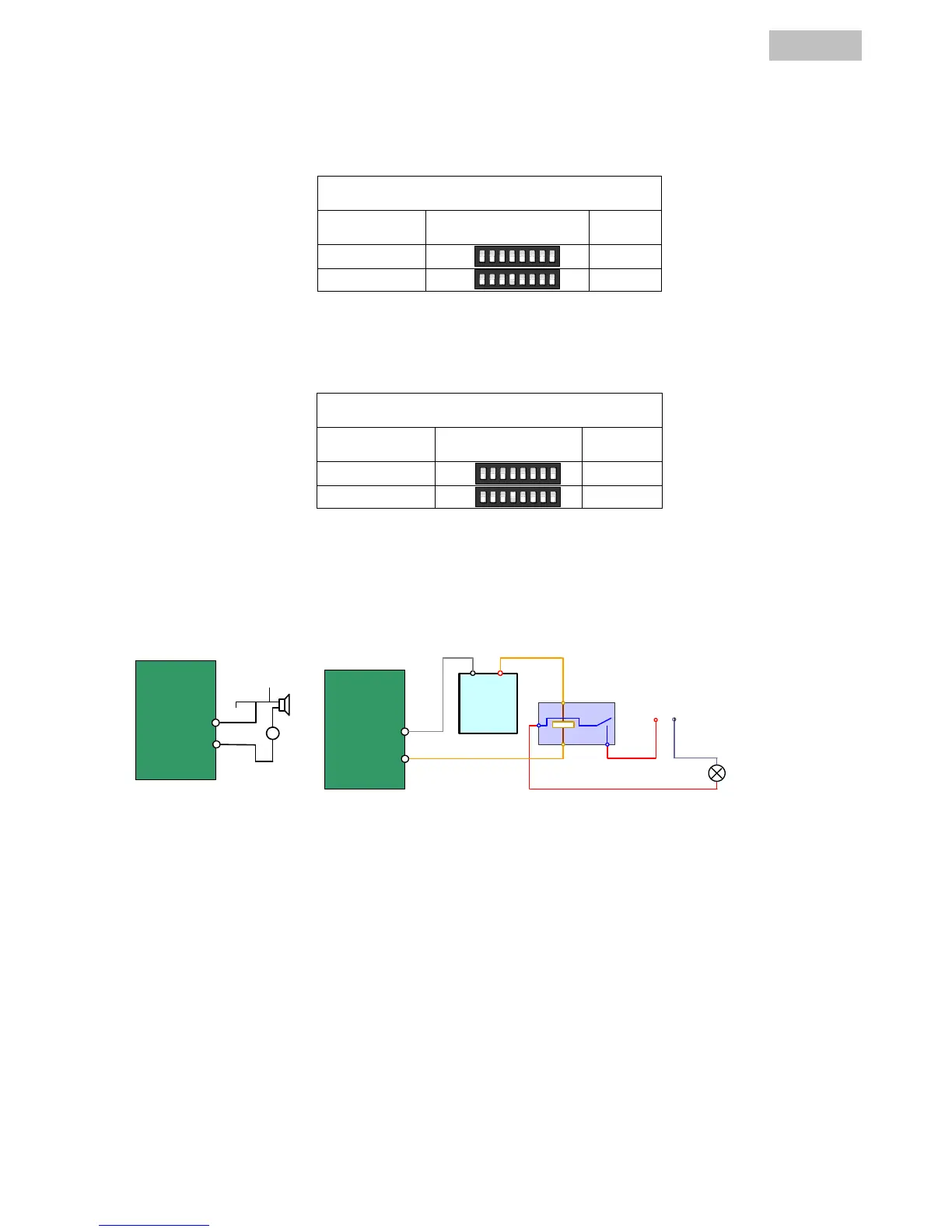

5.4 Indstillingerne simplex/halv duplex
Position 7 på DIP-kontakt SW2 anvendes til indstillingen af kommunikationen.
Simplex/halv duplex-indstillinger for DIP-kontakt
SW2
Beskrivelse
Indstillinger for
position 7
7
Simplex
ON
1 2 3 4 5 6 7 8
SW2
OFF
Half-duplex
ON
1 2 3 4 5 6 7 8
SW2
ON
5.5 Indstilling af slutmodstanden
Position 8 på DIP-kontakt SW2 anvendes til indstillingen af slutmodstanden.
Indstillinger af slutmodstanden for DIP-kontakt
SW2
Beskrivelse
Indstillinger for
position 8
8
Nej
ON
1 2 3 4 5 6 7 8
SW2
OFF
Ja
ON
1 2 3 4 5 6 7 8
SW2
ON
6. Alarm IN/OUT
6.1 Forbindelsesdiagram
JQC-
3FG
Relay
12VDC
GND OUT
L N
～220V AC
Relay Output
Dome
(10 A 250VAC)
Diagram (left)
Diagram(right)
30mA
OUT(n)
OUT(n)
+
-
DC
DC Load
Relay Output
Dome
OUT(n)
OUT(n)
Forbindelsesdiagram til venstre:
Hermed kan slutforbrugere tilkobles med følgende belastning.
DC: Maks. 12 V DC, 30 mA
Forbindelsesdiagram til højre:
Der skal anvendes et eksternt relæ for at undgå elektriske skader på domen.
