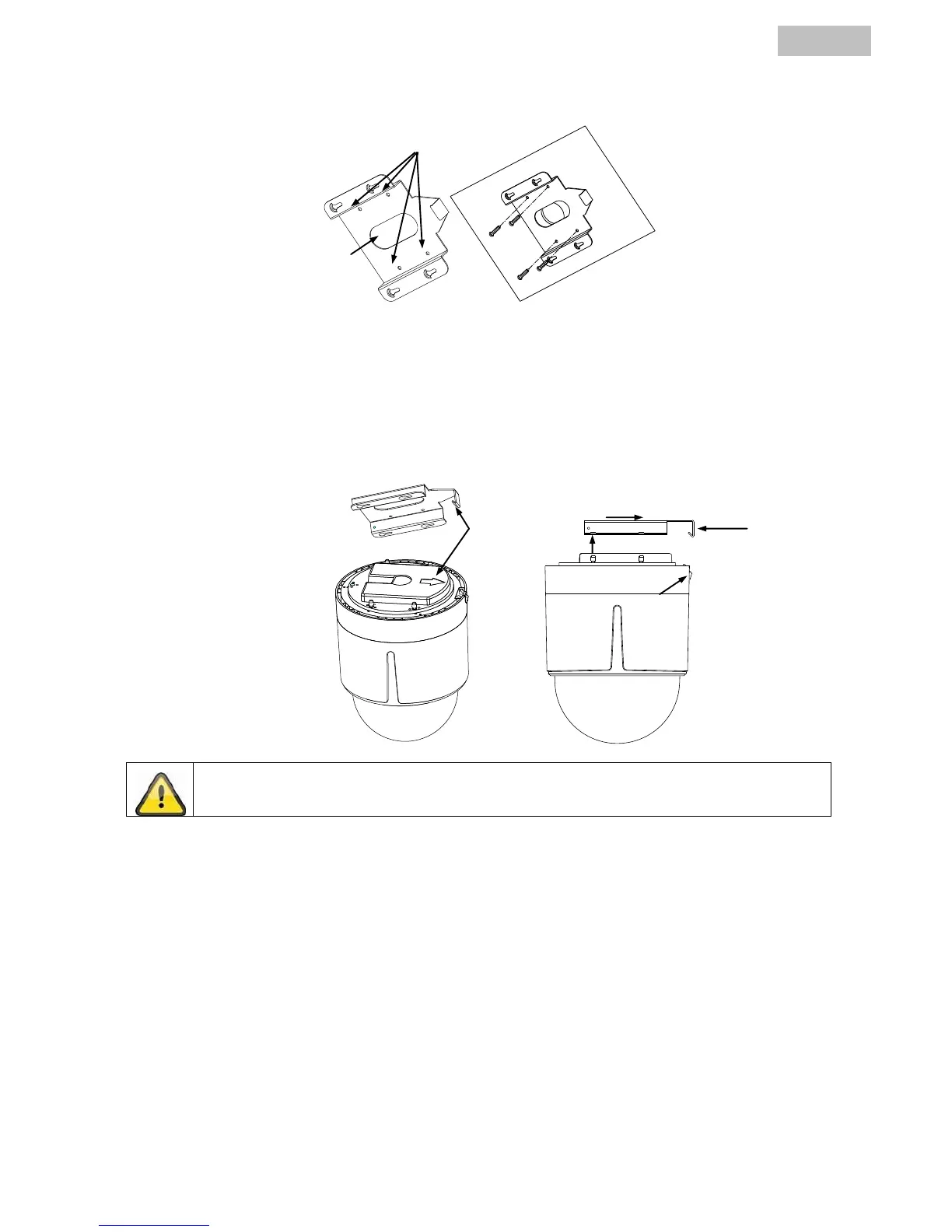

2.10 Installation du Speed Dome sur la plaque de montage
2.11 Posez les câbles du Speed Dome et alignez la partie inférieure du Speed Dome sur la plaque
de montage tel qu’indiqué dans la figure.
2.12 Appuyez le Speed Dome vers le haut, puis vers l’avant dans le sens de la flèche. Dès que le
Speed Dome se trouve dans la bonne position, la languette s’enclenche automatiquement
dans la plaque de montage.
Terminez l’installation en retirant le film de protection de la coupole.
Trous de vis
Trou pour le
passage des câbles
Direction
Appuyer vers l’avant
Appuyer vers le haut
Dispositif d’arrêt
Languette
1
2
