66
Français

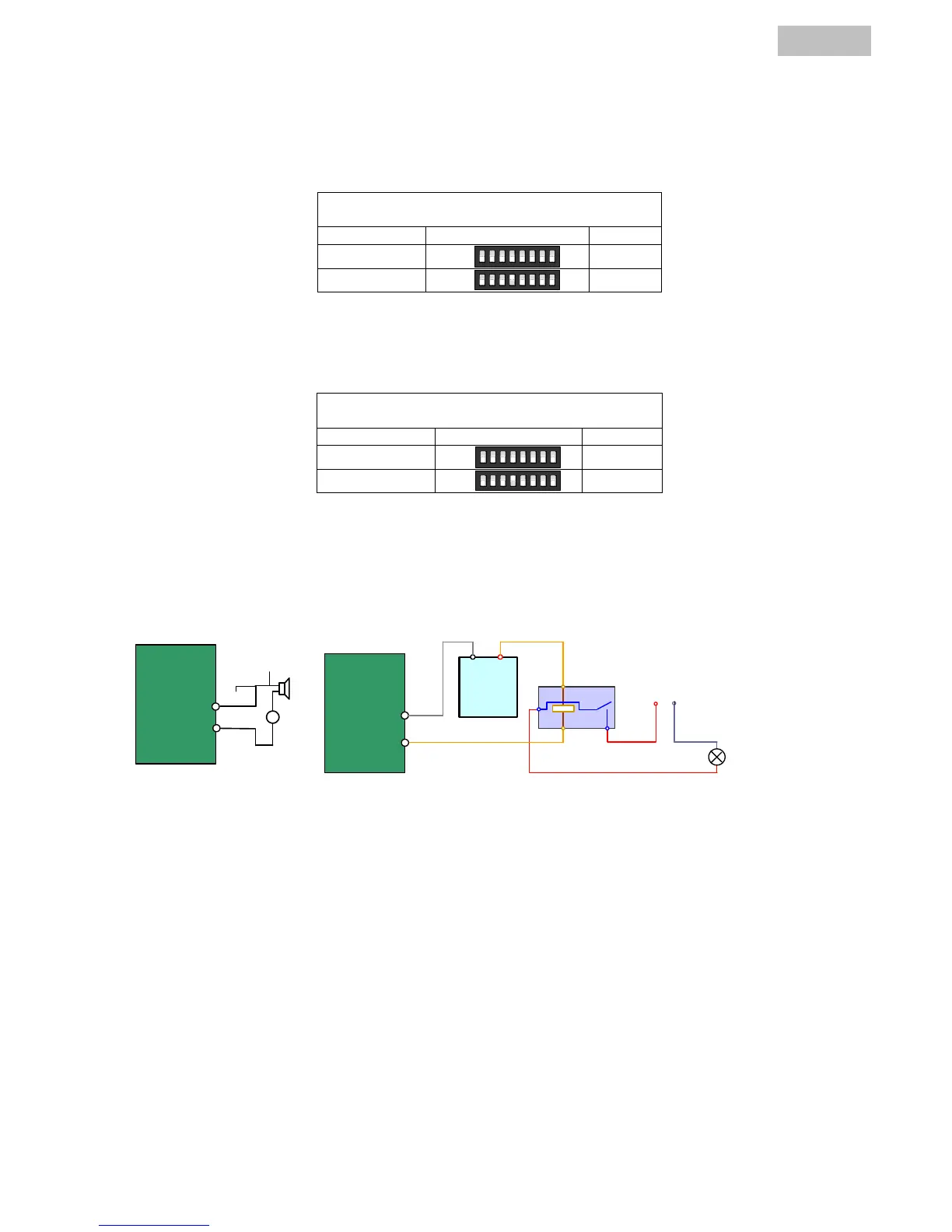

5.4 Réglages simplex/semi-duplex
La position 7 de l’interrupteur DIP SW2 est utilisée pour le réglage de la communication.
Interrupteur DIP SW2 - Réglages simplex-semi-
duplex
Description
Position 7 Réglages
7
Simplex
ON
1 2 3 4 5 6 7 8
SW2
OFF
Half-duplex
ON
1 2 3 4 5 6 7 8
SW2
ON
5.5 Réglage de la résistance terminale
La position 8 de l’interrupteur DIP SW2 est utilisée pour le réglage de la résistance terminale.
Interrupteur DIP SW2 - Réglages de la résistance
terminale
Description
Position 8 réglages
8
Non
ON
1 2 3 4 5 6 7 8
SW2
OFF
Oui
ON
1 2 3 4 5 6 7 8
SW2
ON
6. Alarme IN/OUT
6.1 Schéma électrique
JQC-
3FG
Relay
12VDC
GND OUT
L N
～220V AC
Relay Output
Dome
(10 A 250VAC)
Diagram (left)
Diagram(right)
30mA
OUT(n)
OUT(n)
+
-
DC
DC Load
Relay Output
Dome
OUT(n)
OUT(n)
Schéma électrique de gauche :
Des consommateurs finaux de charge suivante peuvent être connectés ici.
DC : max. 12 V CC, 30 mA
Schéma électrique de droite :
Un relais externe doit être utilisé afin d’éviter tout dégât électrique du dôme
