7.2 Montage des supports pour angle (TVAC31220)

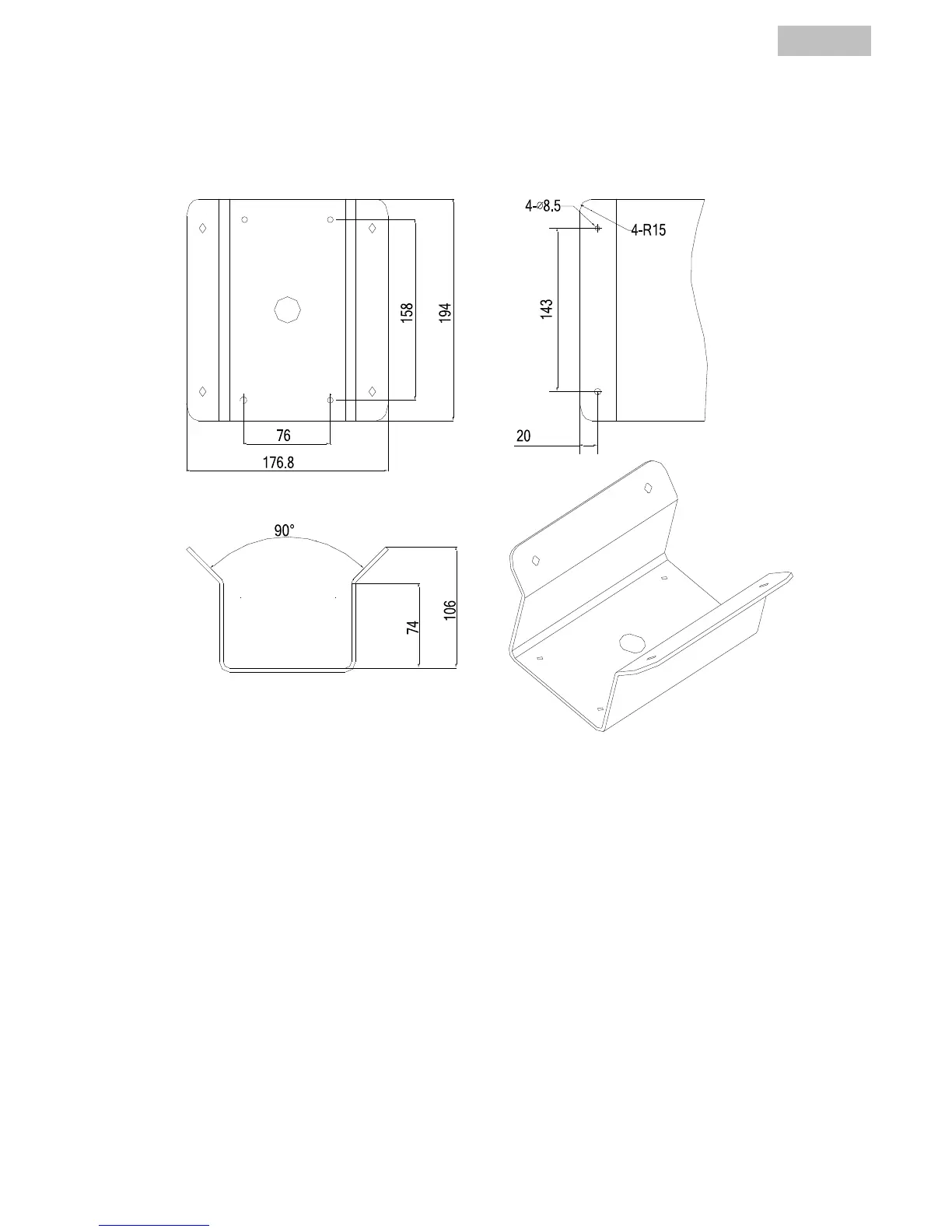

7.2.1 Dimensions
TVAC31220
7.2.2 Montage
Avant de commencer :
Le mur doit être assez épais pour pouvoir y installer des chevilles à expansion.
Assurez-vous que le mur est assez solide pour pouvoir supporter 8 fois le poids du Speed Dome et
du support.
1. Percez quatre trous dans le mur aux mesures requises et placez-y les chevilles à expansion
correspondantes.
2. Faites passer le câble de raccordement dans le trou situé au milieu du support pour angle.
3. Mettez le support pour angle en place sur l’angle.
4. Fixez l’adaptateur à l’aide des rondelles de calage et des écrous.
