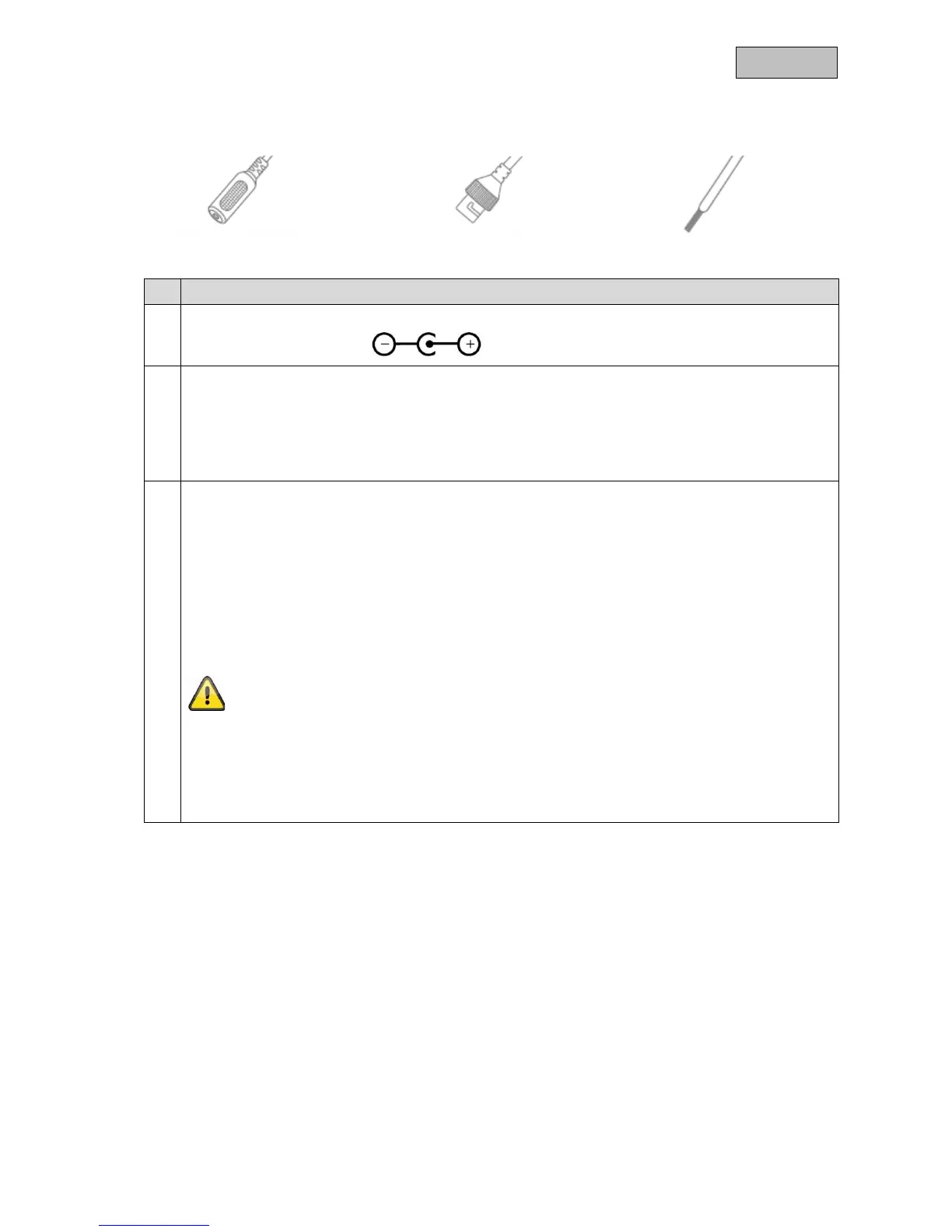

5. Beschrijving van aansluitingen
Nr. Beschrijving

Spanningsaansluiting 12 VDC
(ronde stekker 5,5x2,1 mm)

Netwerkaansluiting (RJ45)
De netwerkaansluiting heeft een kap, die indien nodig kan worden gebruikt. Deze kap biedt
aanvullende bescherming voor de connector. Bij gebruik van de kap is het nodig, dat
netwerkkabels pas na het doorvoeren door de kap met de netwerkstekker wordt verbonden
(crimpen). Verder kunnen de verbindingen (ook spanningsaansluiting) van isolatieband worden
voorzien.

Kabelboom
Geel/rood alarmingang
Geel/groen alarmuitgang
Geel/zwart massa
Wit audio-ingang
Roze audio-uitgang
Zwart massa audio
Gebruik voor de verschillende aansluitmogelijkheden de volgende draden.
Aansluiting alarmingang: Alarmingang en massa
Aansluiting alarmuitgang: Alarmuitgang en massa
Aansluiting audio-ingang: Audio-ingang en massa audio
Aansluiting audio-uitgang: Audio-uitgang en massa audio



