Abus TVIP41660 - 5 Descrizione Dei Collegamenti

Italiano

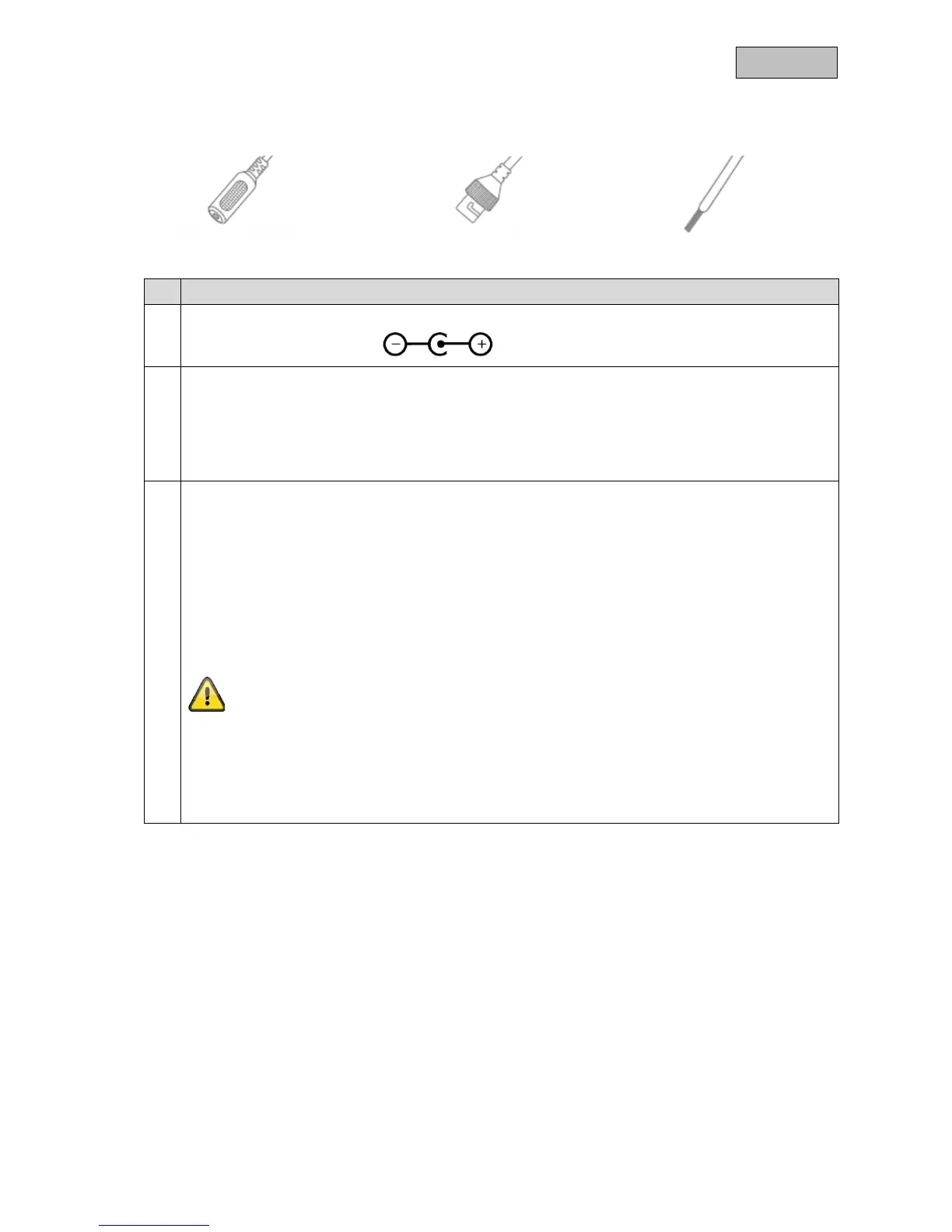

5. Descrizione dei collegamenti
Nr. Descrizione

Collegamento elettrico 12 V DC
(Spina rotonda 5,5 x 2,1 mm)

Collegamento di rete (RJ45)
Il collegamento di rete include un cappuccio che può essere utilizzato in caso di necessità. Questo
cappuccio funge da protezione aggiuntiva per il connettore. Se si impiega il cappuccio, per
collegare il cavo di rete alla spina di rete, far passare prima il cavo attraverso il cappuccio
(crimpatura). Inoltre è possibile applicare del nastro isolante sui collegamenti (anche sul
collegamento elettrico).

Cavo adattatore
Giallo/rosso Ingresso allarme
Giallo/verde Uscita allarme
Giallo/nero Massa
Bianco Ingresso audio
Rosa Uscita audio
Nero Massa nei cavi audio
Utilizzare i seguenti cavi per le diverse possibilità di collegamento.
Collegamento ingresso allarme: ingresso allarme e massa
Collegamento uscita allarme: uscita allarme e massa
Collegamento ingresso audio: ingresso audio e massa nei cavi audio
Collegamento uscita audio: uscita audio e massa nei cavi audio



