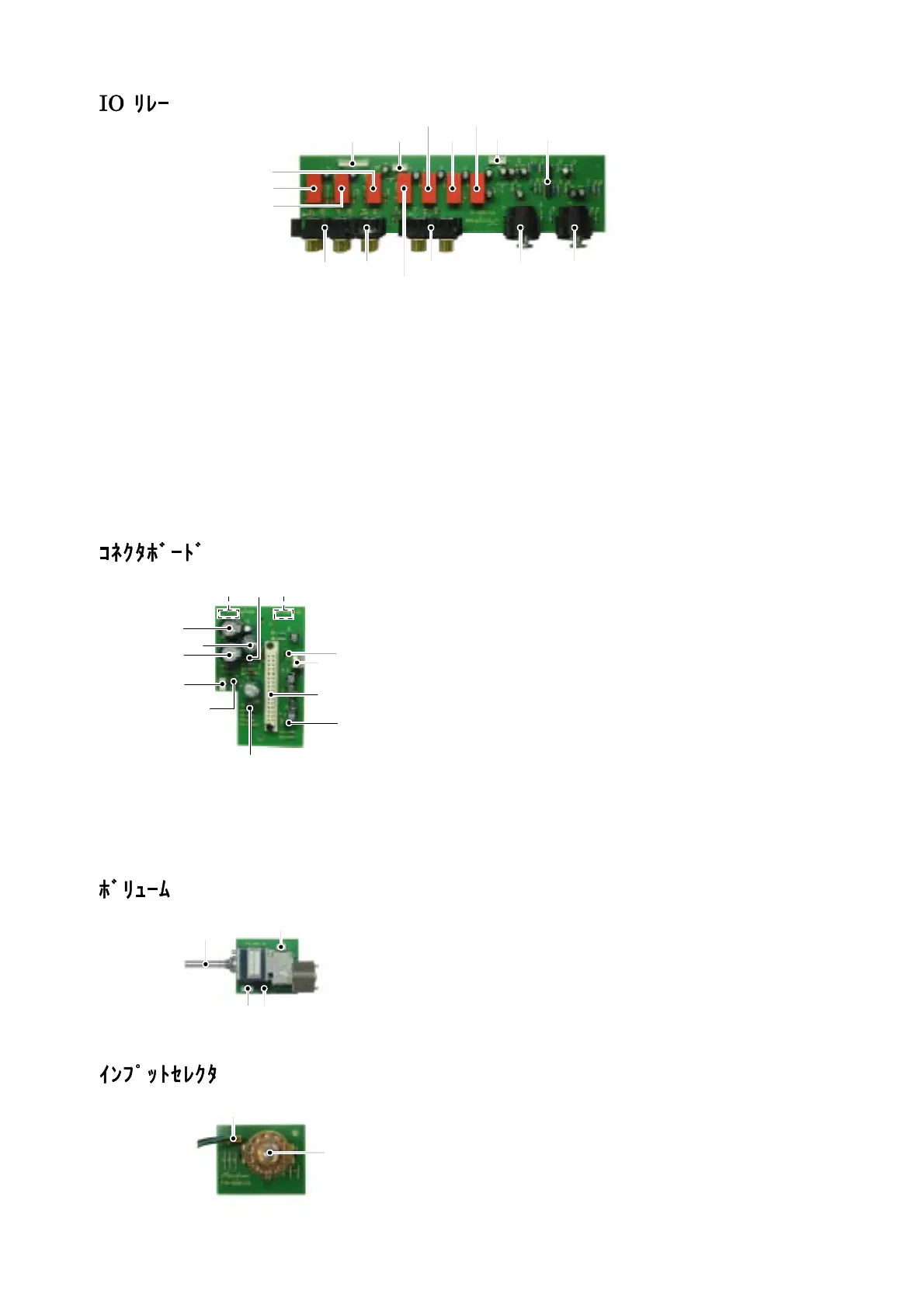

IO Relay Assembly (716-0593-00)
Ass'y
Pin Jack 302-0411-00 JK1,2
ピンジャック 302-0209-00 JK5
XLR(Canon) Receptacle 302-8011-00 JK3,4
オーディオコネクタジャック
Connector Jack 308-0508-00 K1
コネクタジャック 308-0407-00 K2
308-0905-00 K3
Connector Terminal 314-3011-00 JK9
コネクタプラグターミナル
IC UPC4570HA IC1
Relay 362-1212-00 RELAY1~7
リレー
Ceramic Capacitor C12,13 CC92CH1H220J 22pF/50V
器コンデンサ C14,15 CC92CH1H100F 10pF/50V
Electrolytic Capacitor C1 7 CE04W1HR22VR 0.22uF /50V
アルミ解コンデンサ C8~11 CE04W1E220VR 22uF /25V
C16~19 CE04W1E220AVF 22uF /25V
R1~8 RD142CA104J 100kΩ 1/6W
R9~16 RD142EA101J 100Ω 1/4W
Carbon Film Resistor R17 20,31,32 RD142EA104J 100kΩ 1/4W
炭素皮膜抵抗器 R21,22 RD142EA123G 12kΩ 1/4W
R29,30 RD142EA221J 220Ω 1/4W
R23,24 RD142EA243G 24kΩ 1/4W
Metal Film Resistor R25,26 RN142EK1212F 12.1kΩ 1/4W
金属被膜抵抗器 R27,28 RN142EK2432F 24.3kΩ 1/4W
K
1
IC
1
RELAY2
Connector Jack 307-3204-00 K1
コネクタジャック
307-0317-00 K5
Connector Plug 308-0324-00 K2
コネクタプラグ 308-0207-00 K3
308-0530-00 K4
Diode 1SR139-400 D1,2:ダイオード
Zener Diode RD3.0EB1 D3,4:ツェナーダイオード
Transistor 2SC2785-EL,FL Q1,3
トランジスタ 2SA1175-EL,FL Q2,4
IC Protector 310-8251-00 F1:2.5A
ICプロテクタ
C1,2 CE04W1E222VR 2,200uF /25V
Electrolytic Capacitor C3,4 CE04W1E102CA 1,000uF /25V
アルミ解コンデンサ C5,6,9,10 CE04W1E470VR 47uF /25V
C7,8 CE04W1E101VR 100uF /25V
C11 CE04W1E220VR 22uF /25V
R1,2 RD142EA390J 39Ω 1/4W
Carbon Film Resistor R3,4 RD142EA332J 3.3kΩ 1/4W
炭素皮膜抵抗器 R5,6,11,12 RD142EA101JFS 100Ω 1/4W
R7,8 RD142EA101J 100Ω 1/4W
R9,10 RD142EA102JFS 1kΩ 1/4W
VR1
K3
C1
K2
K1
Q3
K5
6
Connector Board Assembly (716-0594-00)
Ass'y
JK
3
JK
4
JK
2
JK
5
JK
1
RELAY3
RELAY4
K
2
K
3
RELAY6
RELAY7
RELAY1
RELAY5
K4
Q4
Q2
Q1
F1
C2
C5
Volume Assembly (716-0595-00)
Ass'y
Connector Plug 308-0417-00 K1
コネクタプラグ 308-0407-00 K2
308-0306-00 K3
Variable Resistor 575-2020-00 VR1:50kΩ
可変抵抗器
K1K2
K3
Input Selector Assembly (716-0596-00)
Ass'y
Connector Jack Assembly 309-2486-04 K1
コネクタジャック
Ass'y
Rotary Switch 39-10002-00 S1
ロータリスイッチ
S1
K1
