16
FRANÇAIS
L’égaliseur numérique DG-38 ou DG-48 peut être connecté au E-350, permettant d’obtenir une compensation très précise du champ sonore pendant la lecture de
sources de programme.
● Pour les détails sur la connexion et sur le fonctionnement du DG-38/DG-48, se référer au mode d’emploi du composant concerné.
Mémo

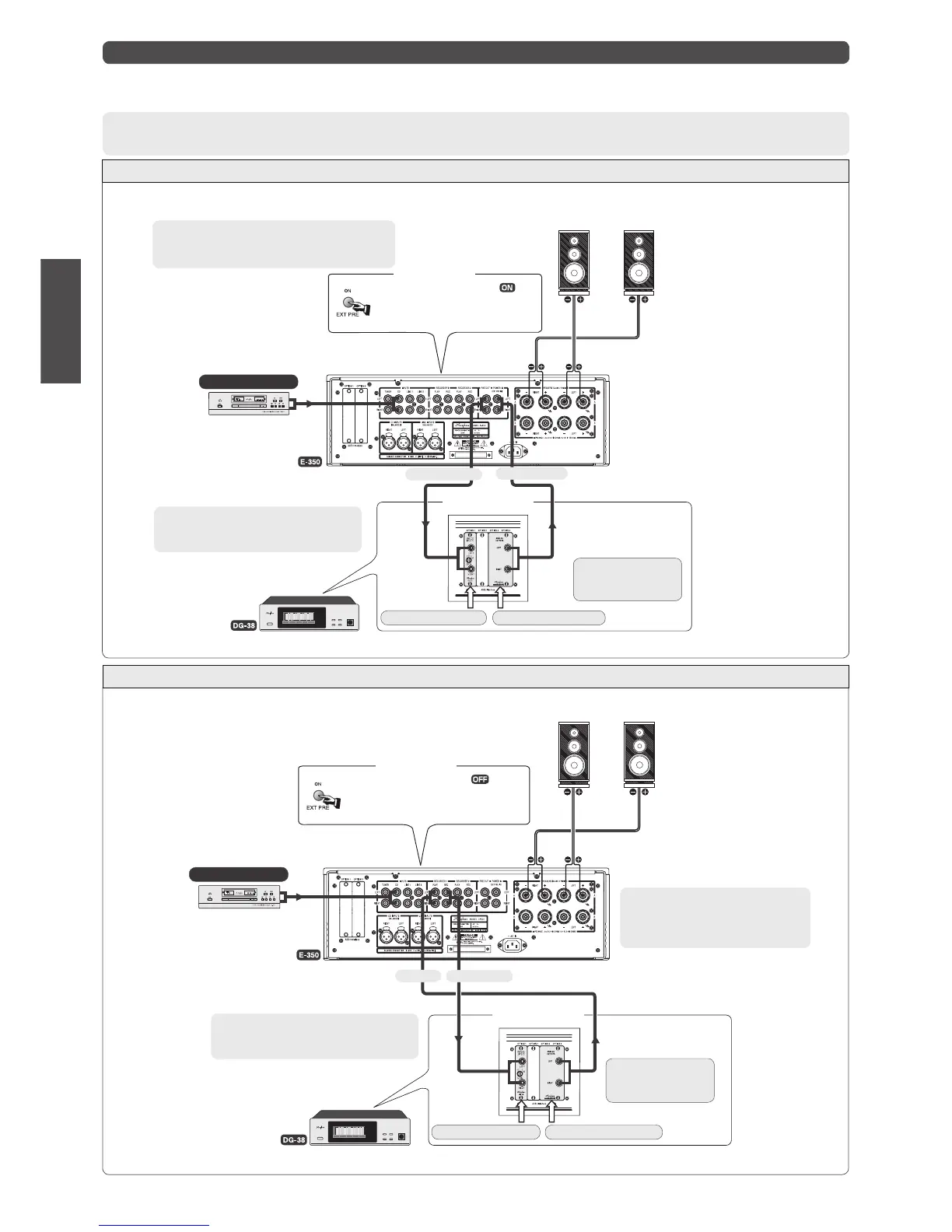

Les deux fi gures donnent des exemples de connexion possibles du DG-38.
Lorsqu’un DG-48 est utilisé, aucune carte en option n’est nécessaire, car le DG-48 dispose d’entrées et de sorties dans sa version standard.
Exemple de connexion 1
Lecture avec le DG-38/DG-48 connecté
DG-38/DG-48 est connecté aux prises RECORDER (RECORDER 1 ou RECORDER 2) du E-350.
DG-38/DG-48 est connecté entre les sections préamplifi cateur et amplifi cateur de puissance du E-350, à l’aide de la touche EXT PRE placée en position
ON pour séparer les sections préamplifi cateur et amplifi cateur de puissance.
Enceinte gauche
Enceinte droite
Remarque :
Ne pas placer la touche EXT PRE en position OFF. A défaut
d’une telle précaution le DG-38 sort du chemin du signal et
pourrait augmenter brusquement le volume.
Placer la touche EXT PRE en
position (Voyant “EXT PRE” allumé)
✽ Utiliser le sélecteur INPUT SELECTOR
du E-350 pour sélectionner une source
de programme.
Sortie
analogique
Composant source
Carte d’entrée de ligne : AI2-U1
Carte de sortie de ligne : AO2-U1
✽
Sélectionner “Analog
in-1” dans le menu INPUT
SELECTOR du DG-38
.
Installer AI2-U1 et AO2-U1 dans les fentes de carte optionnelle du DG-38.
✽ Placer le commutateur de la carte AI2-U1 sur 96 kHz.
Utiliser des câbles audio avec des fi ches
E-350 PRE OUT AI2-U1
E-350 POWER IN AO2-U1
Enceinte gauche Enceinte droite
✽ Sélectionner “Analog in-
1” dans le menu INPUT
SELECTOR du DG-38.
Carte d’entrée de ligne : AI2-U1
Carte de sortie de ligne : AO2-U1
Installer AI2-U1 et AO2-U1 dans les fentes de carte optionnelle du DG-38.
✽ Placer le commutateur de la carte AI2-U1 sur 96 kHz.
Utiliser des câbles audio avec des fi ches
E-350 PRE OUT AI2-U1
E-350 POWER IN AO2-U1
Lecteur de CD
Composant source
Lecteur de CD
Vers PLAY
A partir de REC
Remarque :
Lorsque le sélecteur RECORDER est placé en
position “SOURCE” ou “REC OFF”, le DG-38
sort du chemin du signal et le volume risque
d’augmenter brusquement.
● Les sections préamplifi cateur et l’amplifi cateur
de puissance sont séparées.
Panneau arrière
du DG-38
A partir de PRE OUT
Vers POWER IN
✽ Dans l’illustration indiquée, le sélecteur RECORDER du E-350 est placé
en position “1”.
✽ Utiliser le sélecteur INPUT SELECTOR du E-350 pour sélectionner une
source de programme.
Panneau arrière
du DG-38
Panneau avant
Placer la touche EXT PRE en position
(Voyant “EXT PRE” éteint)
● Les sections préamplifi cateur et l’amplifi cateur de
puissance ne sont pas séparées.
Panneau avant
Exemple de connexion 2
Sortie
analogique
