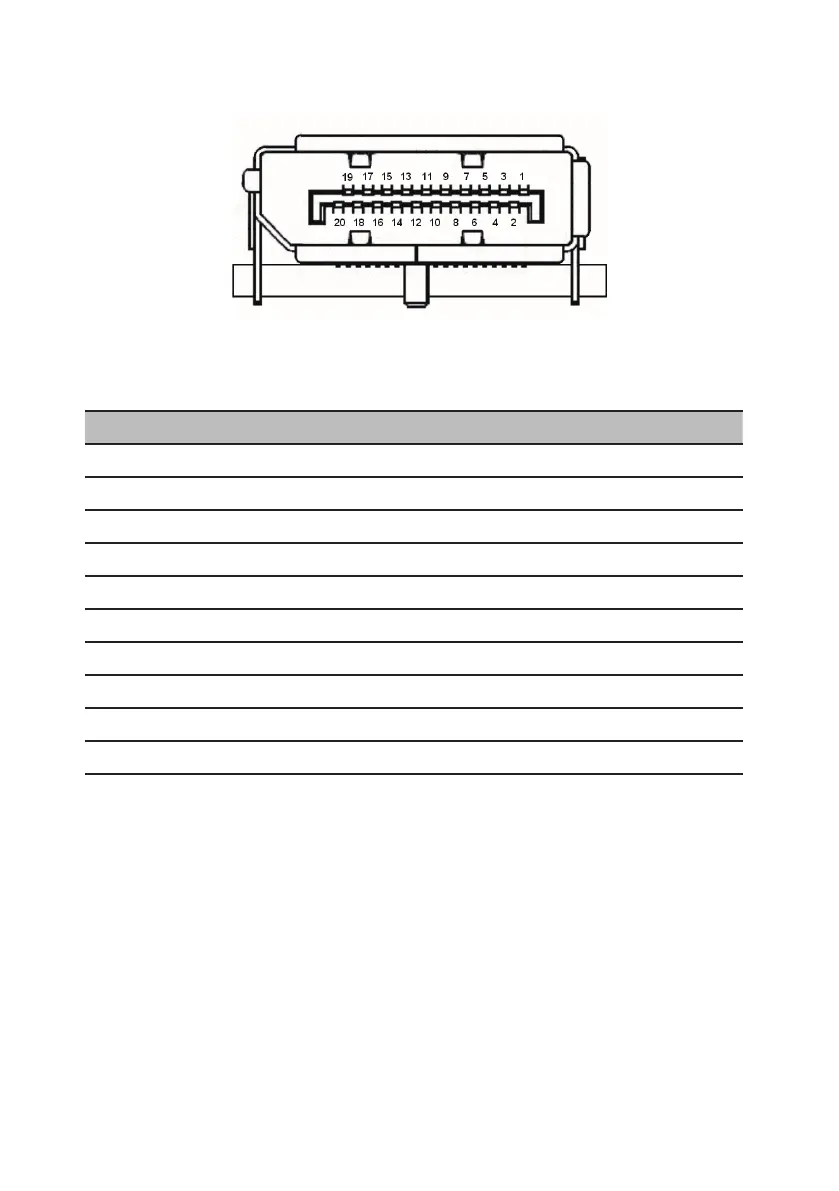

Acer XV340CK - Connector Pin Configurations; 19-Pin Display Signal Cable

7
20 ピンカラーディスプレイ信号ケーブル
ピン番号 説明 ピン番号 説明
1 レーン0 (p) 11 GND
2 GND 12 レーン3 (n)
3 レーン0 (n) 13 Config 1
4 レーン1 (p) 14 Config 2
5 GND 15 AUX_CH (n)
6 レーン1 (n) 16 GND
7 レーン2 (p) 17 AUX_CH (p)
8 GND 18 ホットプラグ感知
9 レーン3 (n) 19 DP パワーリターン
10 レーン3 (p) 20 DP 電源
