6

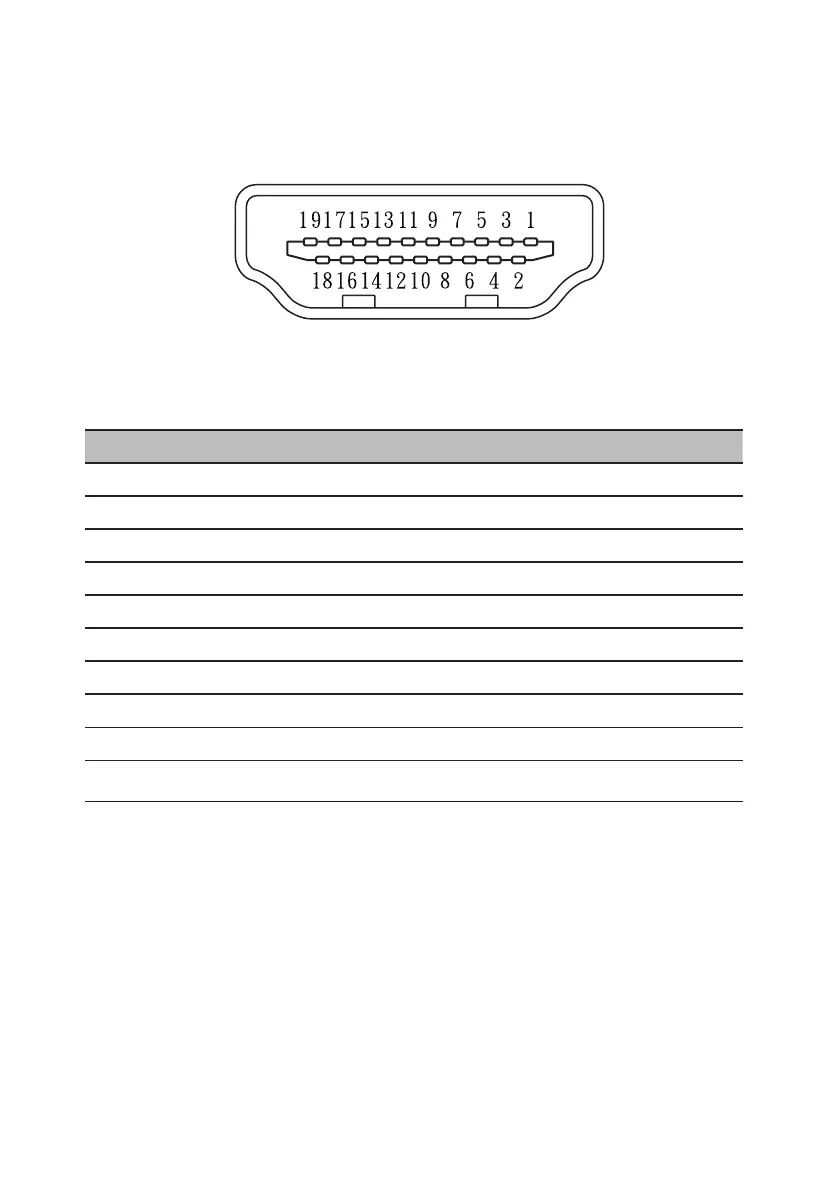

コネクタピンの配置
19 ピンカラーディスプレイ信号ケーブル
ピン番号 説明 ピン番号 説明
1 TMDS データー 2+ 11 TMDS クロックシールド
2 TMDS データー 2 シールド 12 TMDS クロック-
3 TMDS データー 2- 13 CEC
4 TMDS データー 1+ 14 DDC-シリアルデーター
5 TMDS データー 1 シールド 15 SCL
6 TMDS データー 1- 16 SDA
7 TMDS データー 0+ 17 DDC/CEC 接地
8 TMDS データー 0 シールド 18 +5V 電源
9 TMDS データー 0- 19 ホットプラグ感知
10 TMDS クロック+
