11. ANGABEN IN DER PROGRAMMIERUNGSPHASE
TRONIC ZEIGT DEN PROGRAMMIERUNGSSTAND DURCH DIE BEWEGUNG DES ROLLLADENS AN.
TRONIC WARTETAUF DIE SPEICHERUNG EI-
NER NEUEN FUNKSTEUERUNG ODER DIE
UMKEHRUNG DER FAHRTRICHTUNG.
TRONIC ZEIGT DIE TATSÄCHLICHE AB-
GESCHLOSSENE EINSCHALTUNG DER
UMKEHRUNG DER FAHRTRICHTUNG AN
(LINKS-EINRICHTUNG).
TRONIC ZEIGT DIE TATSÄCHLICHE AB-
GESCHLOSSENE LÖSCHUNG ALLER
CODEZES DER FUNKSTEUERUNGEN AN.
ABB. 6
5) Nach Einstellung der gewünschten Geschwindigkeit sollte man etwa 30 Sekunden warten, ohne
w
eitere Einstellungen zu treffen, um die Programmierung zu verlassen.
Achtung! falls die funksteuerung "madre" verloren wird, ist es nötig, die gespeicherten codes zu lö-
schen und die funksteuerung "madre" neu zu speichern (folgen sie den anweisungen von kapitel 7),
um die programmierung der grenzgeschwindigkeit durchzuführen.
10. ANWEISUNGEN ZUR INSTALLATION
•Das Steuerungsgehäuse „TRONIC“ darf ausschließlich von extra hierfür geschultem
Fachpersonal installiert werden.
•
Der Installateur muss dafür sorgen, dass die Vorrichtung mittels eines magnetthermischen Fehlerstrom-
schutzschalters (zwischen den einzelnen Kontakten muss ein Abstand von mindestens 3 mm bestehen) geschützt
wird, der im Falle eines Defektes eine allpolige Trennung vom elektrischen Netz gewährleistet.
• Das mit der Vorrichtung gelieferte Kabel muss im Schadensfall vom Hersteller oder einer entspre-
chenden Fachkraft ausgetauscht werden.
11. TECHNISCHE EIGENSCHAFTEN
Stromversorgung: 230 V AC
Leistungsfähigkeit der Relaiskontakte: 10 A
Empfindlichkeit des Empfängers: -105 dBm für S/N = 17 dB mit Trägermodulation von 100%
Stromzufuhr externer Druckknopf: 24 V DC
Arbeitszeit des Motors: 120 s. Das Steuerungsgehäuse TRONIC unterbricht die Bewegung des Getriebemotors
nach etwa 120 s eines kontinuierlichen Betriebs. Diese Funktion dient dazu, den Motor vor demHeißlaufen
zu schützen, welches beispielsweise auf eine Fehlerfunktion des Endanschlags zurückzuführen sein könnte.
Erklärt hiermit, dass das Steuerungsgehäuse TRONIC der Richtlinie 99/05 entspricht und dass die Richtlinien
entsprechend der unten aufgeführten Tabelle angewandt wurden.
Elektrische ElktromagnetischeEffizienter gebrauch
sicherheit kompatibilität des spektrums
EN 60335-1 ETS 300 683 EN 300 220-3

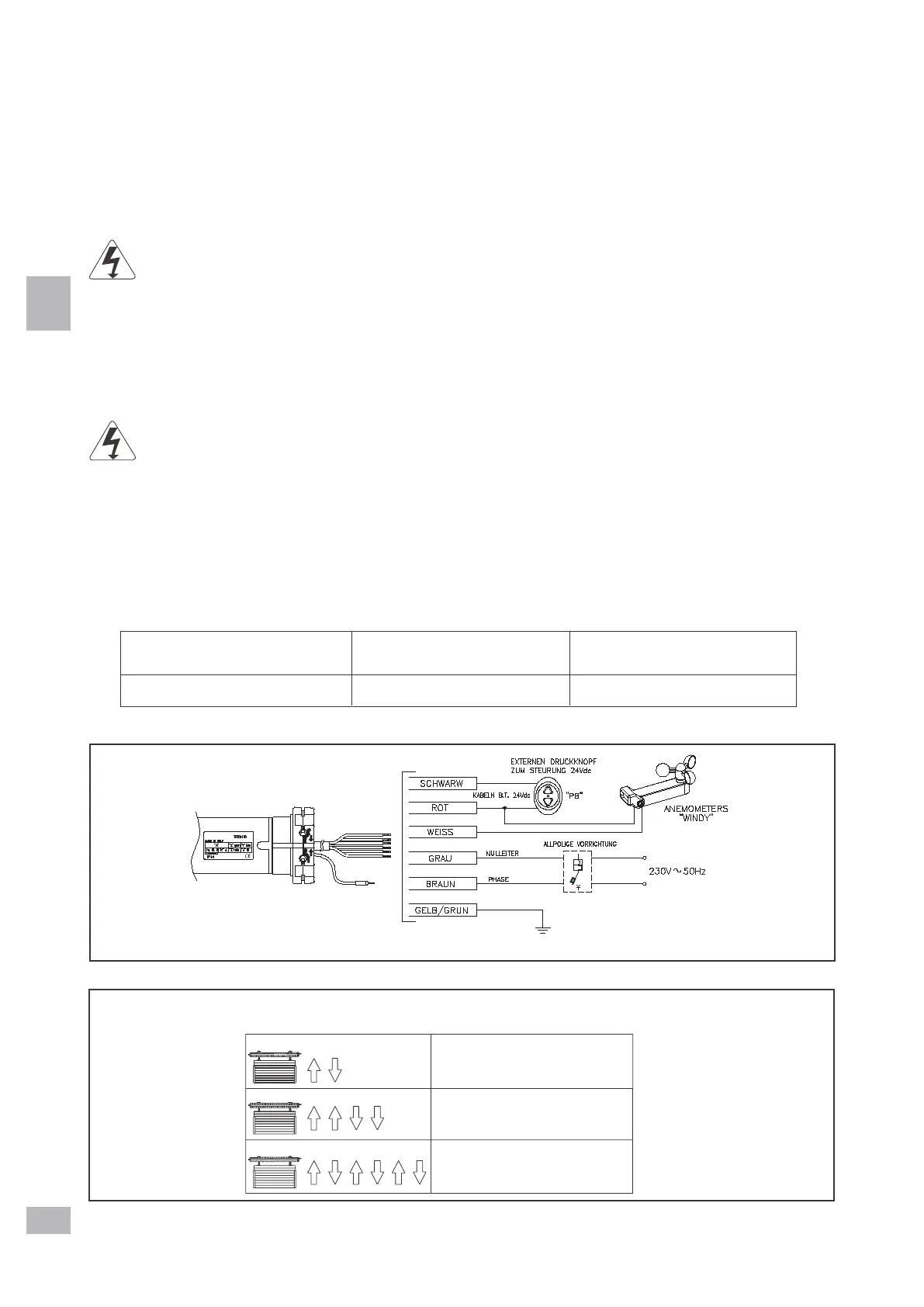

12. SCHEMA DER ELEKTRISCHEN VERBINDUNGEN
ANEMOMETERS
