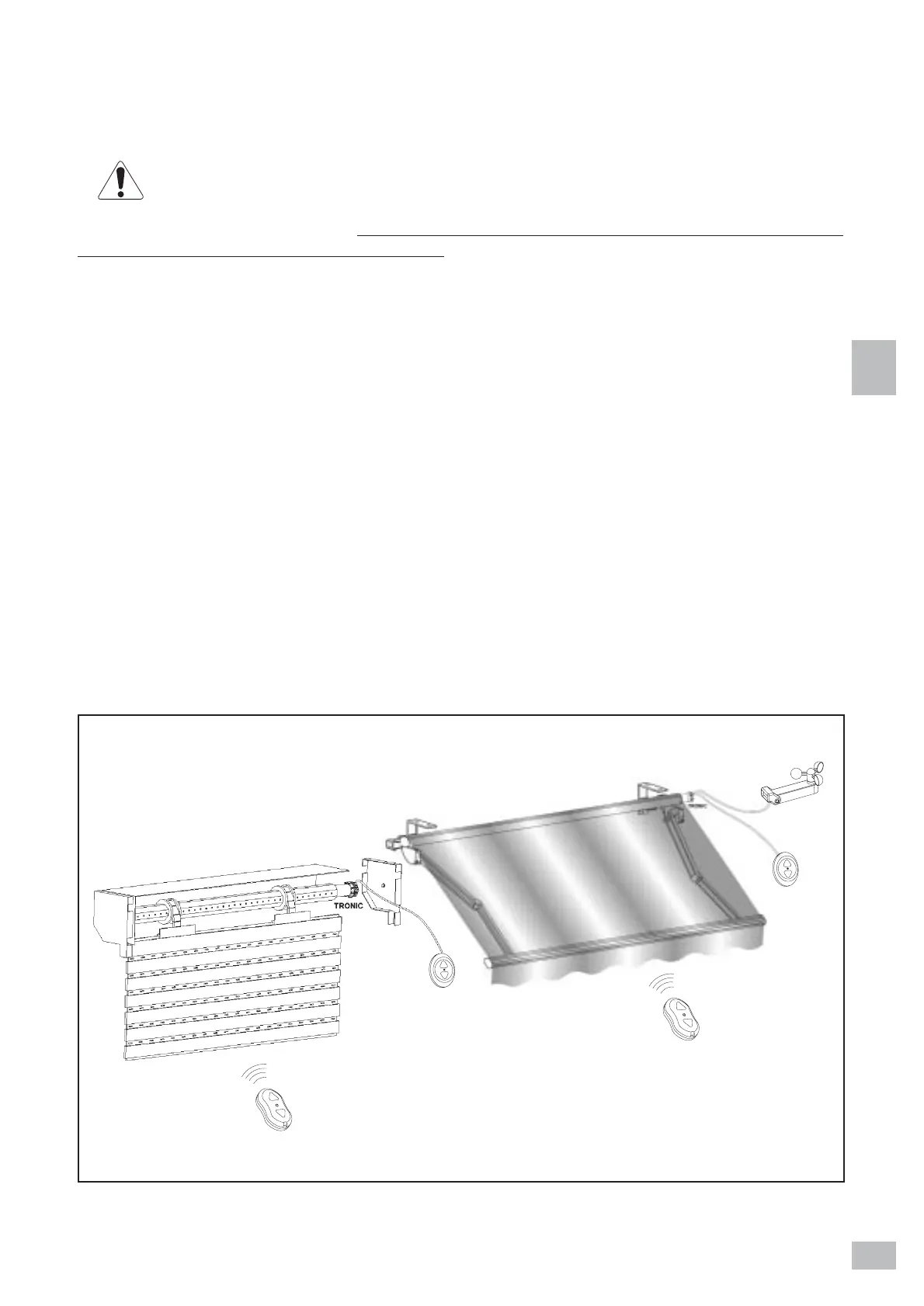

Page #7 background image
F TRONIC
7
TRONIC - Motoréducteur tubulaire radiocommandé pour volets roulants et-stores
Avec entrée signal anémomètre
INSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIEN
ATTENTION
Avant de procéder à l’installation et à la programmation du motoréducteur lire attentivement
les instructions. Suivre scrupuleusement les indications reportées. Une installation incorrec-
te peut provoquer de graves risques. Le constructeur décline toute r
esponsabilité en cas d’installation
incorrecte ou de mauvaise utilisation du produit.
SOMMAIRE
1. DESCRIPTION DU PRODUIT
2. INSTALLATION DE TRONIC A GAUCHE
3. LOGIQUE DE LA RADIOCOMMANDE (TX2 - TX4 - TXP - TXMULTI)
4. AJOUT DE NOUVELLES RADIOCOMMANDES
5. LOGIQUE DE FONCTIONNEMENT DU BOUTON EXTERIEUR DE COMMANDE
6. PROGRAMMATION D’UNE RADIOCOMMANDE «GLOBALE» (TX2 - TX4 - TXP - TXMULTI)
7. ANNULLATION DES CODES RADIOCOMMANDES
8.
INSTALLATION DE L’ANEMOMETRE WINDY
9.
PROGRAMMATION DE LA VITESSE D’ENCLENCHEMENT DE L’ANEMOMETRE.
10. AVERTISSEMENTS POUR L’INSTALLATION
11. CARACTERISTIQUES TECHNIQUES
12. SCHEMA DES MONTAGES ELECTRIQUES
13. SIGNALISATIONS EN PROGRAMMATION
1. DESCRIPTION DU PRODUIT
Le motoréducteur tubulaire « Tronic » est un système d’automatisation pour stores et volets roulants
équipé d’une centrale électronique réceptrice superhéterotine incorporée ; le dispositif est commandé
par des radiocommande qui fonctionnent sur la bande de fréquence 433,92 MHz. « Tronic » est fourni
FIG.1
RADIOCOMMANDE
TX2
Exemple d’installation sur
volet roulant
Exemple d’installation
sur store
ANEMOMETRE
RADIOCOMMANDE
TX2
BOUTON
EXTÉRIEUR
24Vdc
BOUTON EXTÉRIEUR
24Vdc
