ACM Tronic User Manual

28
P TRONIC
radiocomando denominado “MADRE”, precedentemente memorizato e que funciona sobre uma
INSTALAÇÃO À “DIREITA” (ver fig.1, para uma instalação à esquerda ver parágrafo 2, fig. 2). El
R
adiocomando “MADRE”, fornecido pela casa, tem na parte posterior uma etiqueta com o mesmo
número de matrícula do motoredutor.
2. INSTALAÇÃO DO TRONIC À ESQUERDA
No caso de instalação à ESQUERDA do Tronic é necessário invertir o sentido de marcha do
motoredutor para que o botão UP de fato corresponda à subida. Para inverter o sentido de rotação
pressionar e manter pressionados ambos os botões do radiocomando “MADRE”, o motoredutor
indica, com dois movimentos breves do estore, um de subida e outro de descida, a entrada em
programação; nesta altura pressionar o botão externo, o motoredutor indicará que a inversão foi feita
com dois breves movimentos de “SUBIDA” e dois de “DESCIDA”
NB! A inversão é importante no caso de instalação em toldo para o correcto funcionamento do
anemómetro (ver par. 8 )
3. LÓGICA DO RADIOCOMANDO (TX2 - TX4 - TXP - TXMULTI)
A pressão do botão “UP” do radiocomando permitirá levantar o estore, vice versa, o botão “DOWN”
permite o seu abaixamento. Durante o percurso, a presão do botão oposto ao movimento provocará
o “STOP” do estore: em posição de repouso, pressionando o botão “UP” o estore levanta-se, uma
nova pressão do acima mencionado botão não irá provocar nada e o estore continuará seu percurso,
ao contrario, pressionando o botão “DOWN” o estore pára; vice versa no percurso em descida.
1
A entrada em programação é possível somente através do radiocomando “MADRE”.

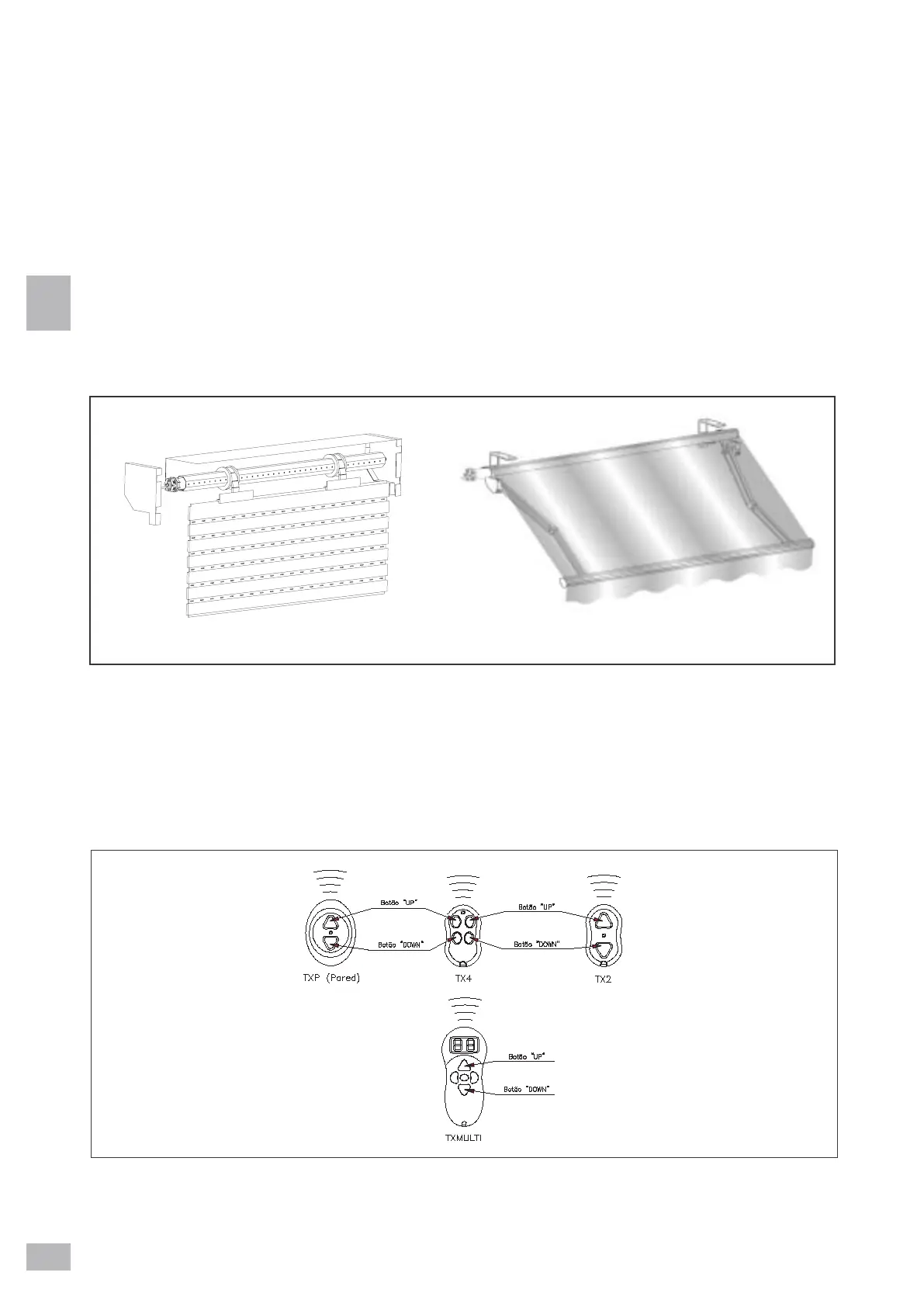

FIG.3
TXP PARED
Bot o “UP”
a
~
Bot o “UP”
a
~
Bot o “DOWN”
a
~
Bot o “UP”
a
~
Bot o “DOWN”
a
~
Bot o “DOWN”
a
~
FIG.2
