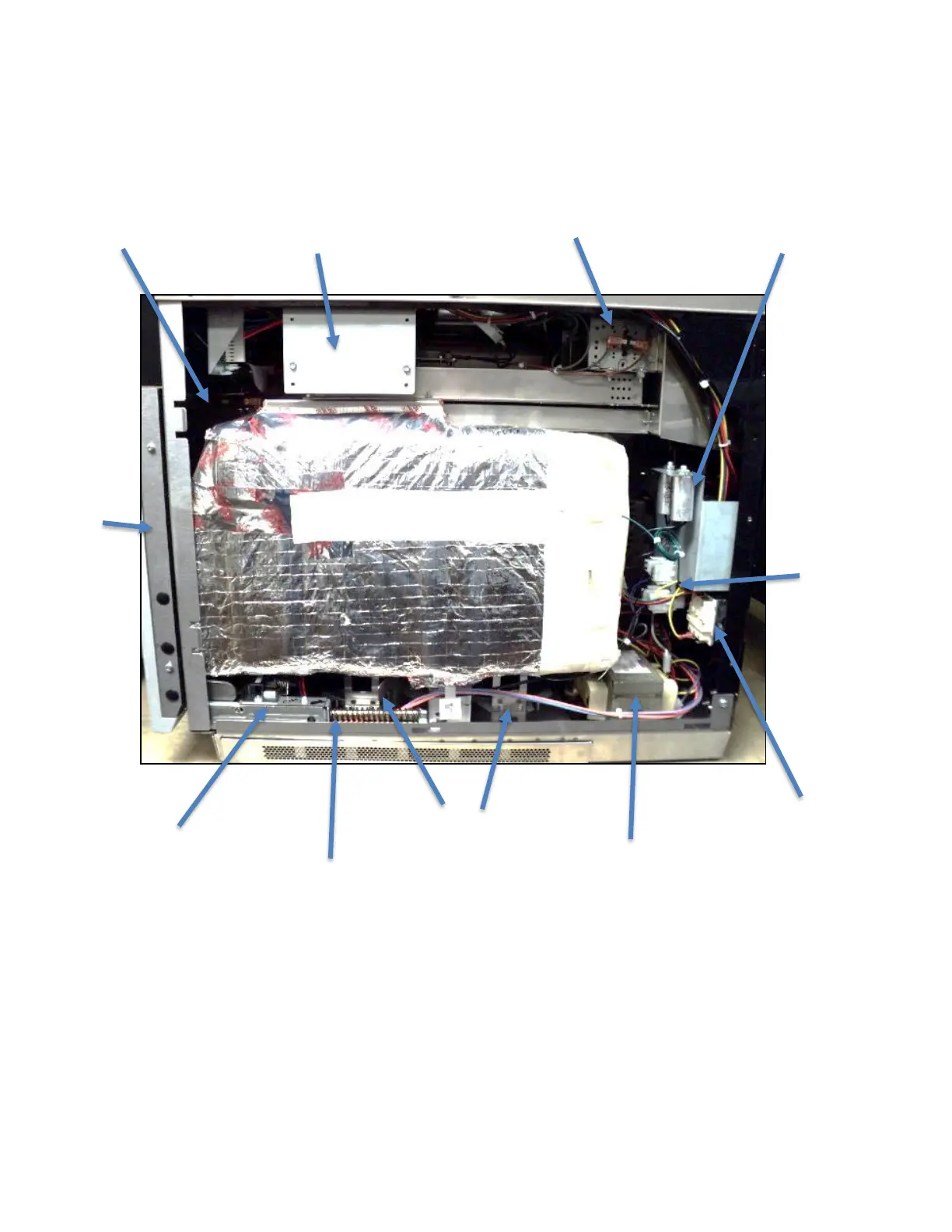

OVEN CONSTRUCTION – RIGHT SIDE
*POWER SUPPLY
BOARD +24VDC
PRIMARY SWITCH
DOOR
SECONDARY/MONITOR
SWITCH ASSEMBLY
HINGE
COOLING FANS
TRANSFORMER 1
*MECHANICAL LIMITER
(CAVITY THERMAL CUTOUT)
CAPILLARY STYLE
MAGNETRON 1
COOLING FAN RUN
CAPACITORS
COOLING FAN
PLUGS
