Active 51.51 - Componenti Della Motosega

I
ITALIANO
5
1
. Catena
2
. Barra
3
. Testata barra
4
. Rampone
5
. Comando freno catena
6
. Impugnatura frontale
7
. Impugnatura/comando acceleratore
8
. Protezione mano posteriore
9
. Coperchio
10.
Coperchio barra/catena
11
. Targhetta matricola
12
. Freno Catena
13
. Elemento recupero catena
14
. Silenziatore

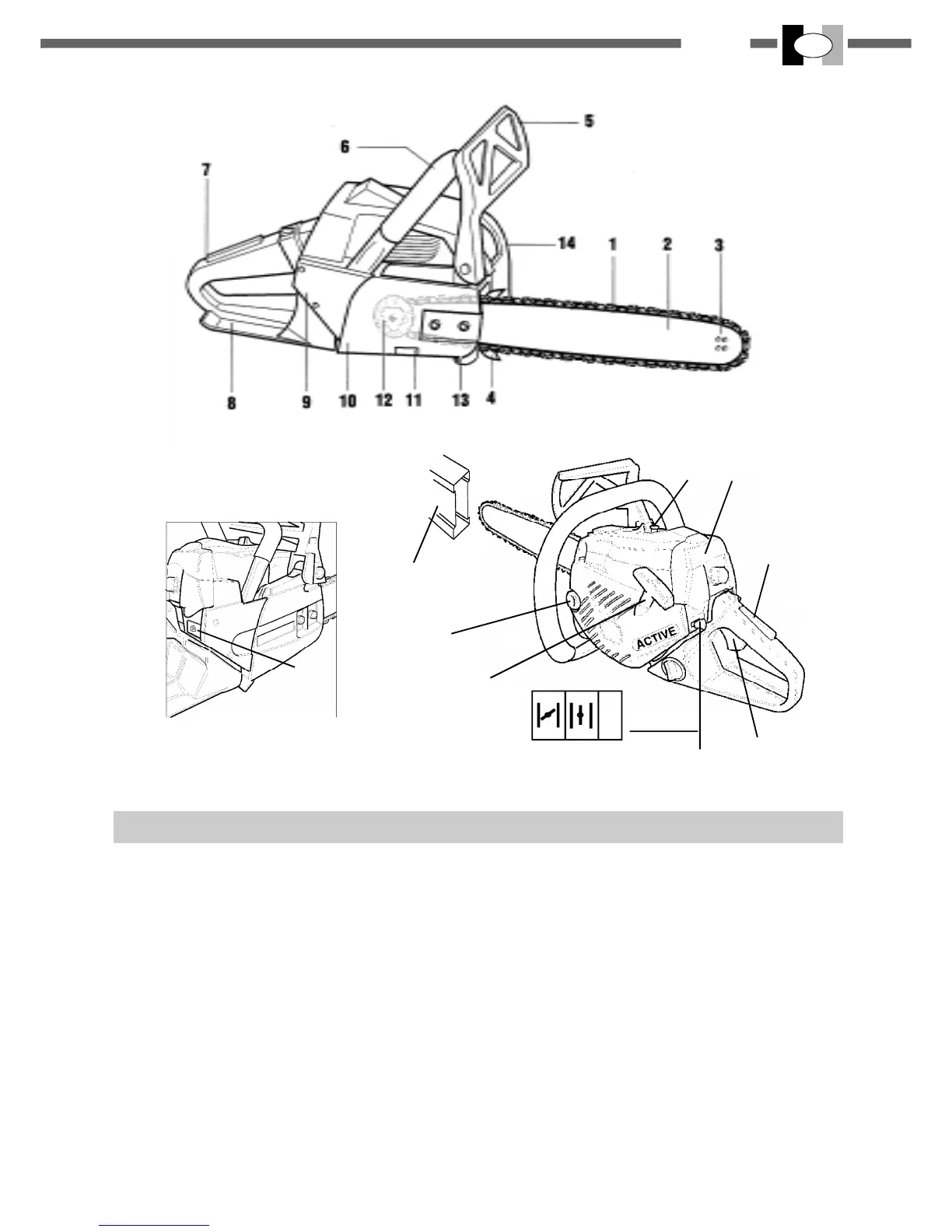

COMPONENTI DELLA MOTOSEGA (fig 1.)
15
. Protezione catena
16
. Tappo serbatoio olio
17
. Impugnatura avviamento motore
18.
Tappo serbatoio miscela
19.
Interruttore di arresto (stop) e com. farfalla
aria (STARTER)
A = posizione di avviamento a freddo
B = posizione marcia
C = posizione arresto
20.
Leva acceleratore
21.
Leva di sicurezza
22.
Coperchio filtro aria
23.
Primer (spurgo del carburatore)
24.
Valvola di decompressione
0
23
16
17
A B C
19
20
21
22
24
15
