DEUTSCH
D
5 7
ÖLPUMPE

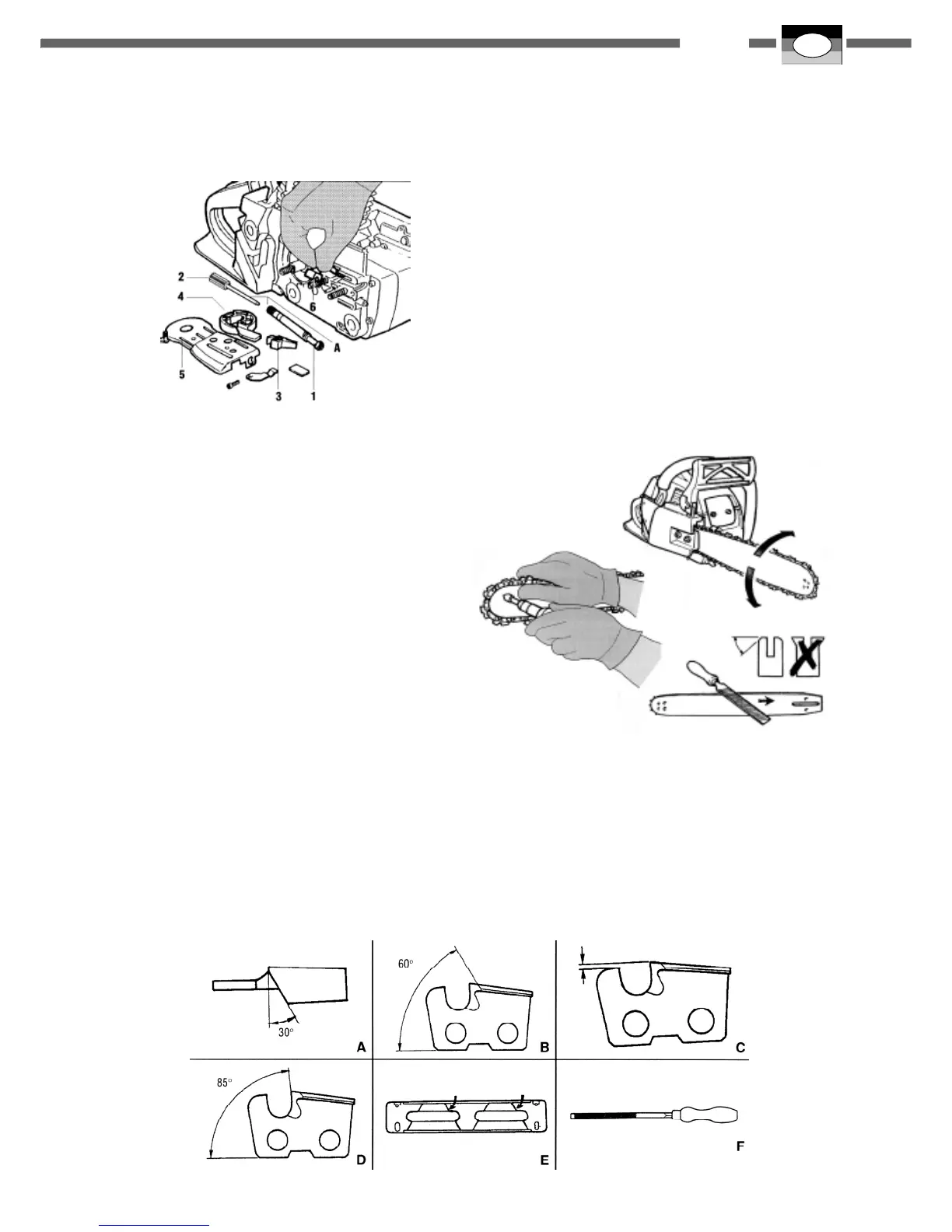

Legende (Abb. 34)
A - Ölpumpe
1 - Pumpenkörper 4 - Pumpendeckel
2 - Pumpengetriebe mit Schaft 5 - Blech
3 - Pumpenschutzrohr 6 - Ölsaugröhrchen
Die Ölpumpe (A), die sich im Motorgehäuse befindet,
gewährleistet die automatische Schmierung der Sägekette
ohne besondere Wartungsarbeiten, insofern kein
rückgeführtes Öl verwendet wird.
Für die Einstellung der Ölzufuhr muss der
Schraubendreherschlitz auf dem Pumpenkörper verstellt
werden.
Die Bemessung der Pumpe und des Tanks wurde so
berechnet, dass das Öl nie vor dem Kraftstoff aufgebraucht
ist.
INFORMATIONEN
Füllen Sie bei jeder Kraftstoffbetankung auch den Tank des
Schmieröls.
ÖLFILTER (Abb. 34)
Der Ölfilter befindet sich am Ende des Saugrohres und kann
für die Reinigung bzw. Auswechslung entfernt werden. Dazu
müssen Sie:
- die Kupplung abmontieren (siehe Abb. 32)
- die beiden Schrauben entfernen, um das Blech
abzumontieren
- Den Pumpendeckel entfernen (4)
- das Pumpenschutzrohr (3) und die Ölpumpe (A) entfernen
- das Ölsaugröhrchen (6) aus seinem Sitz entfernen, an
dessen Ende sich der Ölstrich befindet.
MOTOR - WARTUNG (Abb. 35)
Der Motor wurde auf der Werkbank im Werk eingestellt und
geprüft.
Während den ersten 10-15 Betriebsstunden darf die
Motorsäge nie für längere Zeit stark beansprucht werden.
ACHTUNG
Halten Sie die Luftöffnungen, -Leitungen und Luftfilter sauber.
Kontrollieren Sie, ob die Sägekette gut geschliffen ist.
MOTOR
Entfernen Sie
regelm‰flig
mit einem Pinsel oder mit Druckluft
Staub und Schmutz von den Schlitzen, vom Zylinderdeckel und
von den Lamellen des Zylinders, um Überhitzungen am Motor
zu vermeiden.
SCHWERT - WARTUNG (Abb. 36)
Die Schwerter mit dem Vorgelegerad müssen bei jeder
Kraftstoffbetankung geschmiert werden.
Verwenden Sie eine Spritze zum Schmieren und Öl SAE 140
bzw. Schmierfett ACTIVE, Typ “ANTI GOCCIA”.
Außerdem müssen Sie das Vorgelegerad nach jedem
Arbeitstag für eine ganze Nacht in Öl tauchen. Drehen Sie
das Schwert täglich, damit es sich gleichmäßig abnutzt.
Reinigen Sie die Öffnungen und die Schmierkanäle.
Verwenden Sie keine zu verschlissenen Schwerter, weil sie
eine neue Sägekette beschädigen könnten.
Wenn die Führungsglieder den unteren Teil des
Schwertkanals berühren, müssen Sie das Schwert
auswechseln.
SÄGEKETTE - SCHLIFF UND WARTUNG (Abb. 37)
Legende
A - Schleifwinkel
B - Vertikaler Schnittwinkel
C - 0,65 mm (0,75 mm für weiches Holz)
D - Ansatzwinkel
E - Winkelindex
F - Durchmesser 7/32” (5,5 mm) für Sägekettensteigung 3/8”
Durchmesser 3/16” (4,8 mm) für Sägekettensteigung 0,325”
37
34
36
