Active 51.51 - Componentes da Motosserra

37
PORTUGAL
P
1
. Corrente
2
. Barra
3
. Cabeça da barra
4
. Grampo
5
. Alavanca travão da corrente
6
. Punho frontal
7
. Punho posterior / comando do
acelerador
8
. Resguardo do punho posterior
9
. Tampa
10.
Tampa da barra / corrente
11
. Placa n.º de série
12
. Travão da corrente
13
. Suporte do amortecedor da
corrente

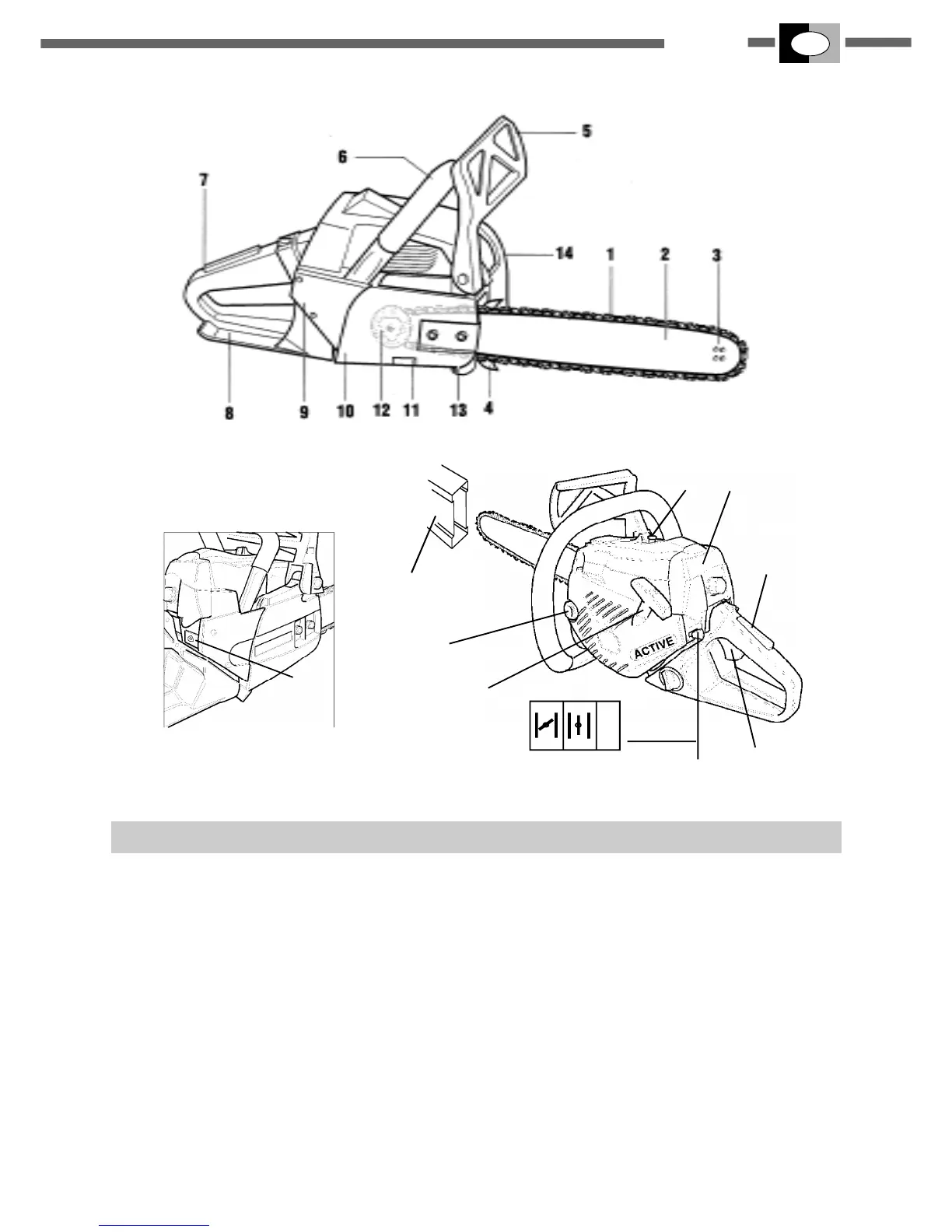

COMPONENTES DA MOTOSSERRA (fig 1.)
14
. Silenciador
15
. Resguardo da corrente
16
. Tampa do depósito de óleo
17
. Manípulo de arranque
18.
Tampa do depósito de combustível
19.
Interruptor de ignição e Arrancador
A = Posição ARRANQUE
B = Posição MOTOR EM
C = Posição PARAGEM
20.
Alavanca do acelerador
21.
Alavanca de segurança
22.
Resguardo filtro de ar
23.
Primer (purga de ar)
24.
Válvula de descompressão
0
23
16
17
A B C
19
20
21
22
24
15
