CHANGER LE BALLAST (SUITE)
7. Replacez le couvercle et vissez-le
avec les quatre (4) vis originales.
8. Réinstallez l’appareil si retiré du conduit.
Rebranchez l’alimentation et vérifiez le
bon fonctionnement.
Indicateur de
lampe UV

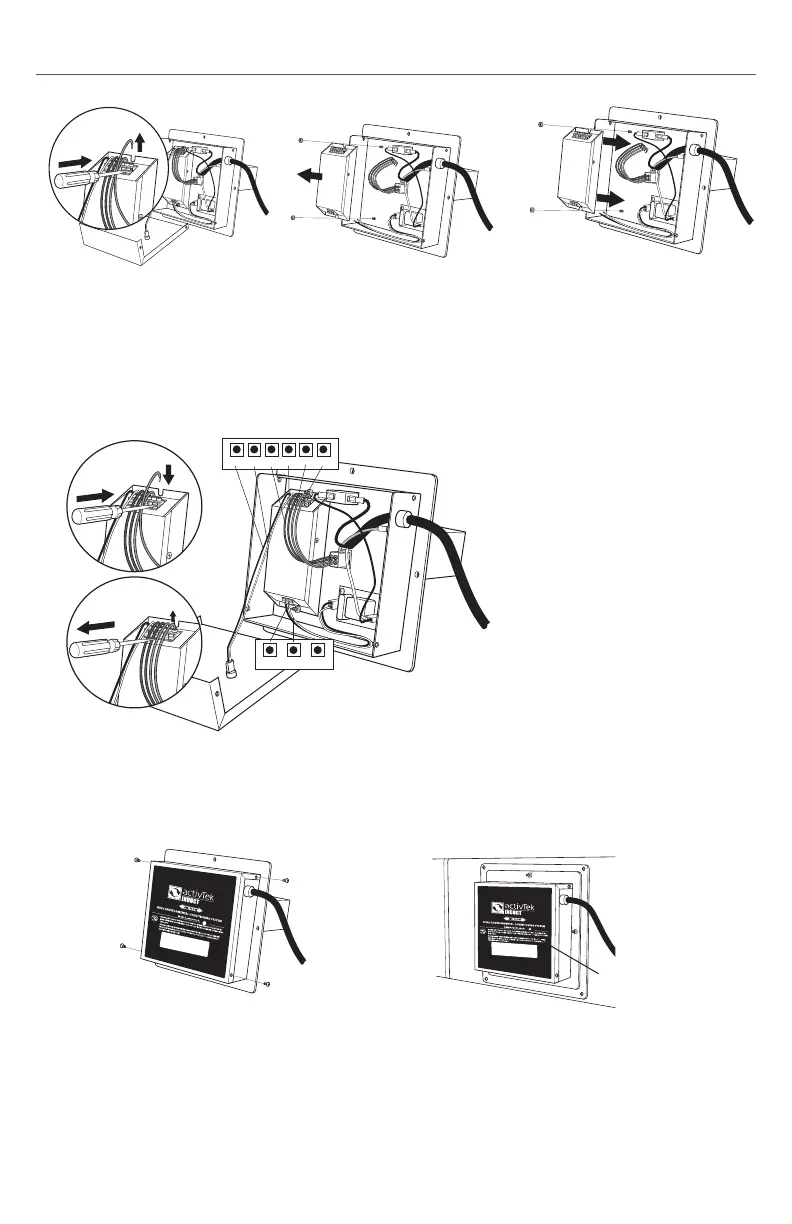

6. Pour rebrancher les câbles, (A) appuyez sur chaque languette et insérez le fil.
(B) Tirez doucement sur les fils pour vous assurer qu’ils sont correctement maintenus en place.
LED+ LED- RED RED BLUE BLUE
BLACK WHITE GREEN
A
B
HAUT (6 terminaux)
• Fil noir LED dans LED+
• Fil blanc LED dans LED-
• 2 fils bleus dans BLEU
• 2 fils rouges dans ROUGE
BAS (3 terminaux)
• Cordon électrique noir dans
NOIR
• Cordon électrique blanc dans
BLANC
• Le VERT n’est pas utilisé
REMARQUE: L’indicateur de lampe
UV devrait être allumé
lorsque celle-ci fonctionne.
4. Retirez les deux (2) écrous qui
retiennent le ballast au boîtier.
Enlevez le ballast.
5. Placez le nouveau ballast dans
l’emplacement d’origine et
fixez-le à l’aide des deux vis
retirées à l’étape 4.
3. Débranchez tout le câblage
du ballast en appuyant sur les
languettes du connecteur et
tirez bien droit
