3. Anschluss der Lautsprecher
‚Normaler‘ Anschluss
Verwenden sie entweder XLR oder Cinch (RCA) Kabel, um die Lautsprecher mit
ihrem Vorverstärker, Mischpult oder dergleichen zu verbinden. In den meisten
professionellen Anwendungen dürfte XLR (symmetrisch) die bessere Wahl
sein. Cinch-Anschlüsse sind hingegen im HiFi Bereich weiter verbreitet.
Der Stereo Link
Wenn Sie den Stereo Link nutzen möchten, um die Lautstärke beider Laut-
sprecher mit nur einem Lautstärkeregler zu steuern, gehen Sie wie folgt vor:
Schließen Sie zunächst Lautsprecher 1, der die Gesamtlautstärke kontrollieren
soll, mit einem Stereo-Cinchkabel (*
1
) an Ihre Klangquelle etc. an.
Verbinden Sie dann Lautsprecher 1 mit Lautsprecher 2 über den Stereo
Link Output des ersteren und dem Analog Input (unbalanced) des letzteren.
Verwenden sie das mitgelieferte oder ein eigenes Mono-Cinchkabel (*
2
).
3.1
3.2
ANALOG INPUTSTEREO LINK
UNBALANCED
INPUT OUTPUT
UNBALANCED BALANCED

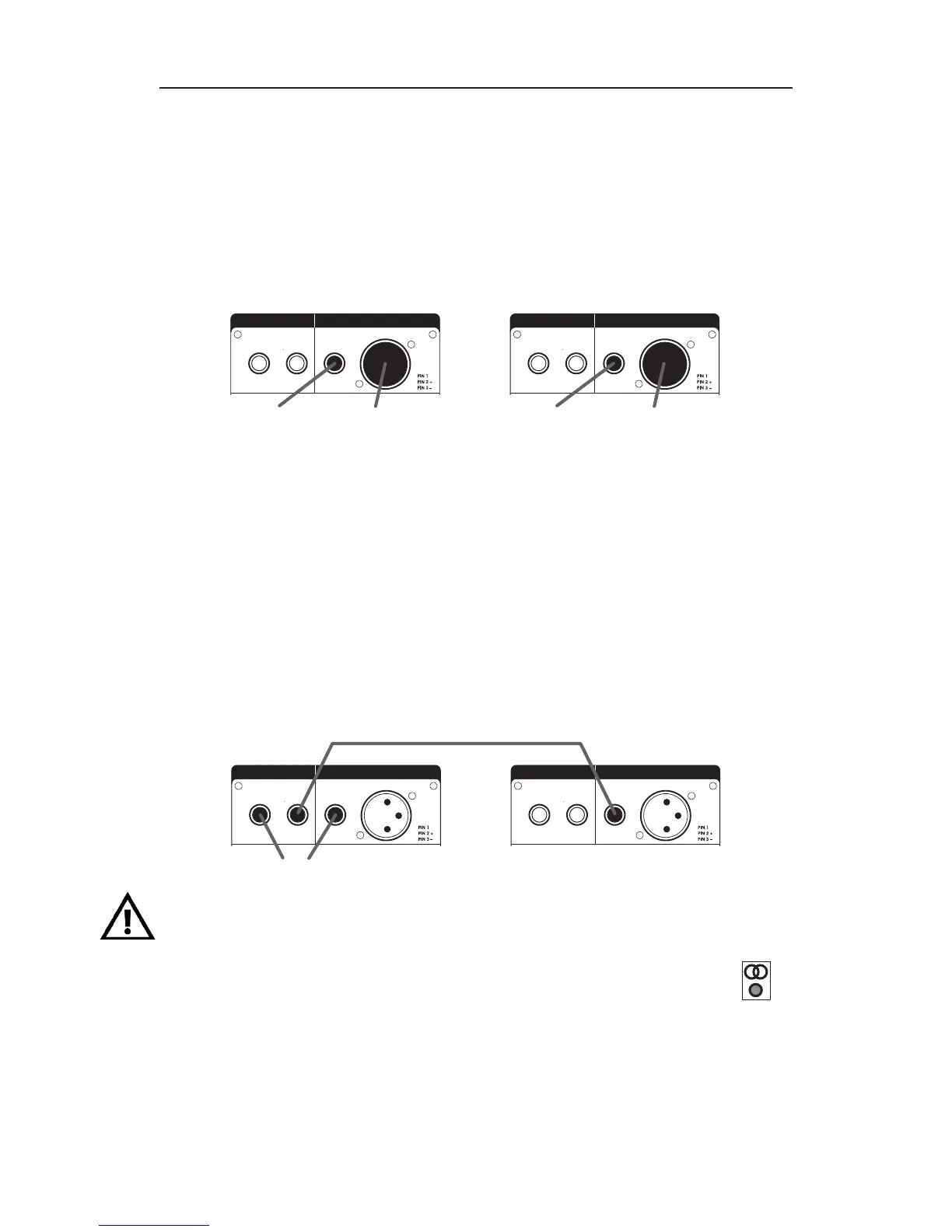

Abb. 2: Stereo Link
Cinch Stereo (*
1
)
Cinch mono (*
2
)
Lautsprecher 2Lautsprecher 1
Bitte beachten Sie:
Sobald ein Cinch-Stecker im Stereo Link Output steckt, beginnt auf
der Vorderseite dieses Lautsprechers die weiße LED zu leuchten. Sie
kennzeichnet den die Gesamtlautstärke kontrollierenden Lautsprecher
an.
Anders als bei der bekannten ‘Master-Slave’-Konfiguration kann jeder A5
die gleiche Technik auf. Daher kann jeder entsprechend angeschlossene
Lautsprecher die Gesamtlautstärke kontrollieren.
Für eine gleiche Lautstärkewiedergabe beider Lautsprecher muss sich der
Regler des Lautsprechers 2 in der Rasterstellung (Mittelstellung) befinden.
