ELECTRICAL CONNECTIONS
See writing table on the power cable.
SUGGESTED AMP RATINGS
MOTOR SIZE SINGLE PHASE THREEPHASEMOTOR380-415V
KW HP MOTOR D.O.L DOL/phase
STAR DELTA
(NOT SUPPLIED – Available
from your nearest electrical
outlet)
0.75 1.0 13 amp 10 amp
1.1 1.5 13/15 amp 10 amp
1.5 2.0 20 amp 10 amp
1.8 2.5 20 amp
2.2 3.0 30 amp 16 amp
3.0 4.0 40 amp 20 amp
4.0 5.5 25 amp
5.5 7.5 30 amp
7.5 10.0 35 amp 25 amp
2 117
6
12a
12b
12c
12d
12f
12g
12e
4 5 1031
Illustrative purposes only
12
98

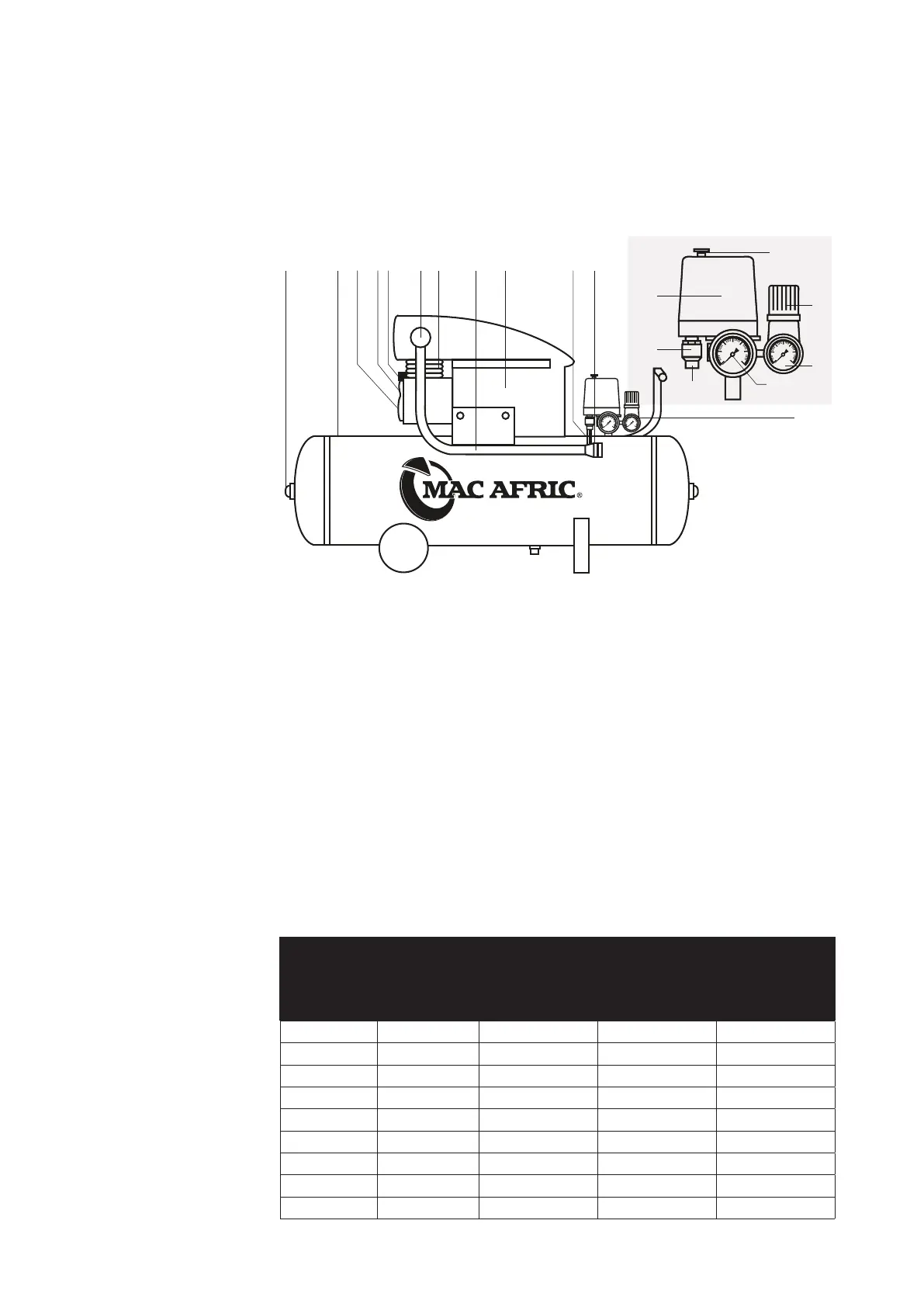

GENERAL ARRANGEMENT (DIRECT DRIVE MODEL)
I. Inspection Plug 8. Air Delivery Pipe 12a. On/Off Switch
2. Air Receiver 9. Electric Motor 12b. Pressure Switch
3. Oil Drain Plug 10. Air Bleed Pipe 12c. Saftey Valve
4. Oil Level Sight Glass 11. Non-return Valve 12d Air Bleed Valve
5. Oil Filler/Breather 12. Pressure Switch 12e. Receiver Pressure Gauge
6. Air Intake Filter 12f. Regulator Pressure Gauge
7. Air Compressor Pump 12g. Pressure Regulator
Figure 5
Note: Illustrations are for
reference only. Certain
models may differ.
