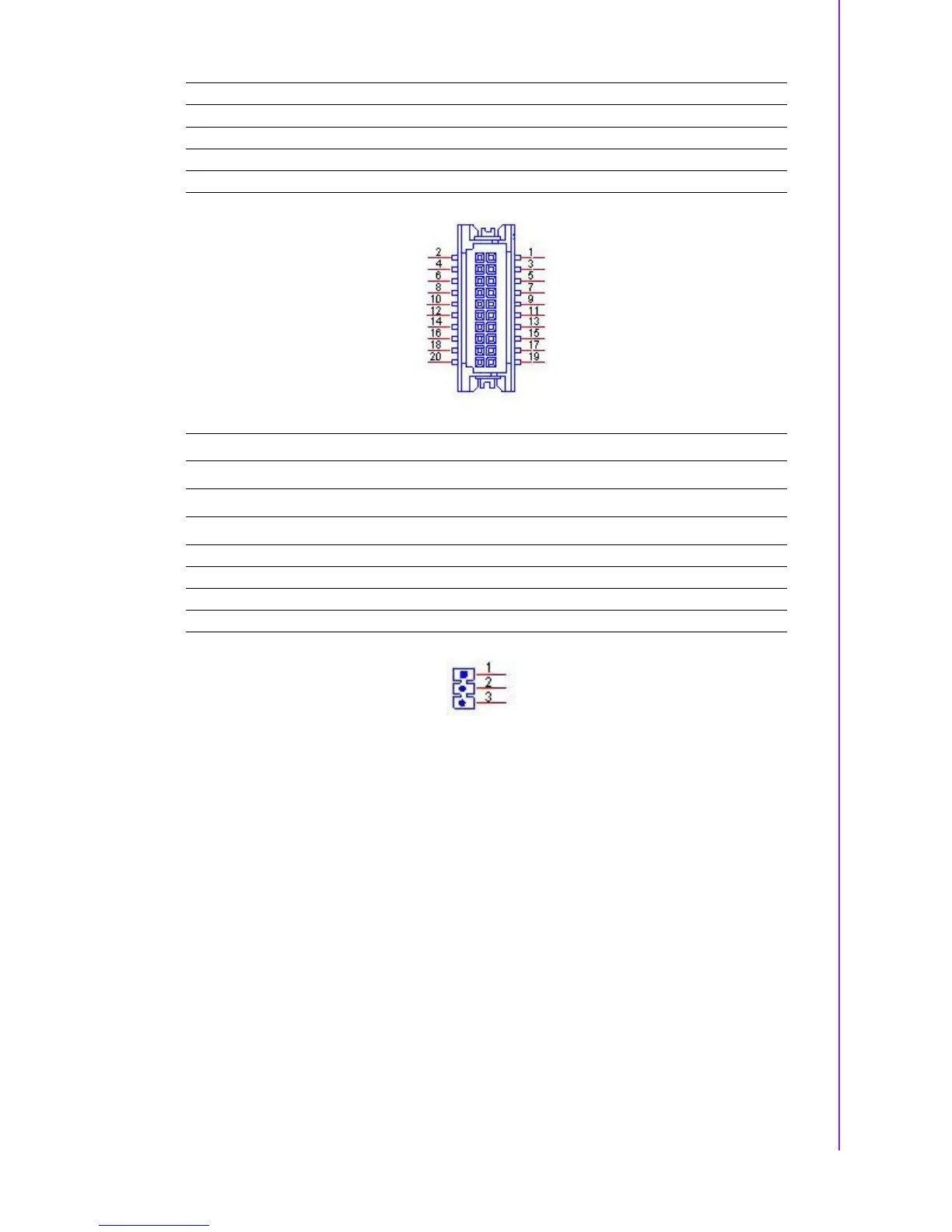

49 PCM-3365 User Manual
Appendix A Pin Assignments
16 GND
17 HDMI_TX0+
18 DDP0_HPD
19 +V5_HDMI
20 +V5_HDMI
CN9 -5V/-12V power connector
Part Number 1653003101
Footprint HD_3x1P_79_D
Description PIN HEADER 3x1P 2.0mm 180D(M) DIP 2000-13 WS
Pin Pin Name
1-5V
2GND
3-12V
