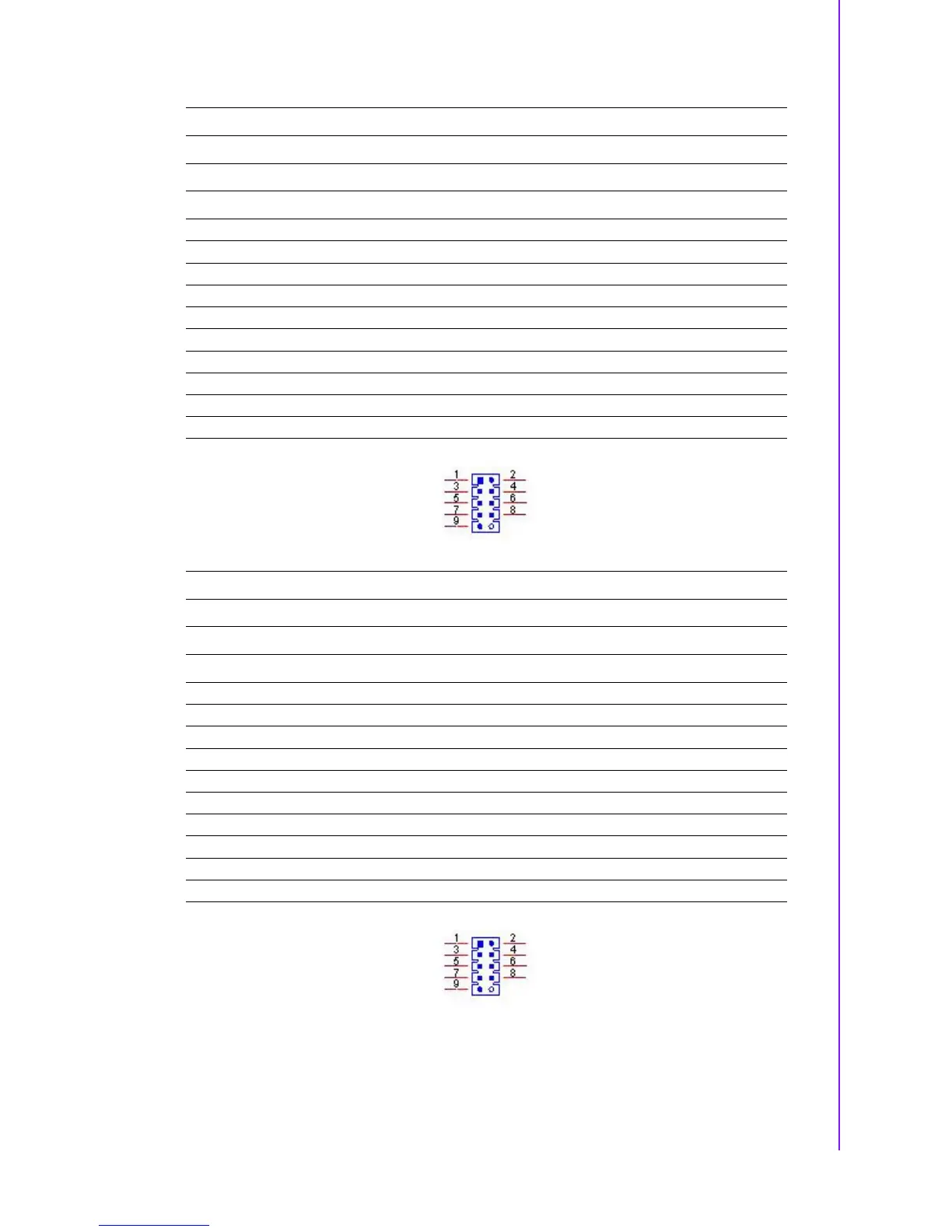

53 PCM-3365 User Manual
Appendix A Pin Assignments
CN16 Internal USB
Part Number 1653003718
Footprint HD_5x2P_79_RA_N10_21N22050
Description PIN HEADER 5x2P 2.00mm 90D(M) SMD 21N22050
Pin Pin Name
1+5V
2+5V
3A_D-
4B_D-
5A_D+
6B_D+
7GND
8GND
9GND
CN17 Internal USB
Part Number 1653003718
Footprint HD_5x2P_79_RA_N10_21N22050
Description PIN HEADER 5x2P 2.00mm 90D(M) SMD 21N22050
Pin Pin Name
1+5V
2+5V
3A_D-
4B_D-
5A_D+
6B_D+
7GND
8GND
9GND
