4. Il est recommandé d'utiliser des câbles en cuivre pour les câbles de sortie AC. Si vous préférez des câbles en
aluminium, n'oubliez pas d'utiliser des bornes-adaptateurs en cuivre/ aluminium.
Produit:
1. N'appliquez pas de charge mécanique sur les bornes, cela risquerait de les endommager.
2. Toutes les étiquettes et marques d'avertissement doivent être visibles après l'installation. Ne griffonnez pas,
n'endommagez pas et ne recouvrez pas les étiquettes apposées sur l'appareil.
3. Ne touchez pas l'équipement lorsqu'il est en fonctionnement pour éviter de vous blesser, car sa température peut
dépasser les 60 oC. N'installez pas l'équipement dans un endroit à la portée des enfants.
4. Tout démontage ou modification non autorisé(e) peut endommager l'équipement, et dans ce cas, les dommages ne
sont pas couverts par la garantie.
5. Ne démarrez pas la fonction BACK-UP (alimentation de secours) si l'onduleur n'est pas connecté à la batterie.
6. Installer l’onduleur à distance de tout champ magnétique puissant pour éviter les interférences électromagnétiques.
Si un équipement de communication radio ou sans fil de moins de 30 MHz se trouve à proximité de l’onduleur, il faut :
-Installer l’onduleur à au moins 30 m de l’équipement sans fil.
-Ajouter un filtre EMI passe-bas ou un noyau de ferrite à plusieurs enroulements au câble d’entrée CC ou au câble de
sortie CA de l’onduleur.
7. Les étiquettes d'avertissement apposées sur l'onduleur sont les suivantes.
RISQUE DE HAUTE TENSION.
Coupez l'alimentation électrique et mettez
l'équipement hors tension avant de
travailler
dessus.
Décharge retardée. Attendez 5 minutes après la
mise hors tension jusqu'à ce que les
composants soient complètement déchargés.
Lisez le guide avant de travailler sur cet
appareil.
Il existe des risques potentiels. Portez un EPI
approprié avant toute intervention.
Risque de température élevée. Ne touchez
pas l'appareil
lorsqu'il est en fonctionnement,
vous risqueriez de vous brûler.
Point de mise à la terre. Indique la position
pour
la connexion du câble de protection PE.
Marquage CE
Ne jetez pas l'onduleur avec les ordures
ménagères. Jetez le produit conformément
aux lois et réglementations locales, ou
renvoyez-le au fabricant.
1.3 Vérification avant la mise sous tension
NN°°
ÉÉlléémmeenntt àà vvéérriiffiieerr
1

L'équipement est bien installé dans un endroit propre, bien ventilé qui facilite son
utilisation.
2

Les câbles PE, d'entrée DC, de sortie AC et de communication sont correctement connectés de sorte à assurer
la sécurité.
3

Les attaches de câble sont intactes, correctement et uniformément distribuées.
37
AEG HYBRID INVERTER QUICK INSTALLATION GUIDE SERIES AS-ICH02-2 | VERSION: PD202208 V1-1-22
4

Les ports et terminaux inutilisés sont scellés.
5

La tension et la fréquence au point de connexion répondent aux exigences du réseau.
1.4 Déclaration de conformité UE
Les onduleurs vendus sur le marché européen sont conformes aux directives et exigences suivantes:
• Directive 2014/30/UE relative à la compatibilité électromagnétique (CEM)
• Directive 2014/35/UE relative aux appareils électriques fonctionnant à basse tension (Directive basse tension)
• Directive 2014/53/UE relative aux équipements radioélectriques (Directive RED)
• Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses
(RoHS)
• Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques
• Règlement (CE) Nº 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)
Vous pouvez télécharger la déclaration de conformité UE sur le site https://www.aeg-industrialsolar.de/service/downloads/.

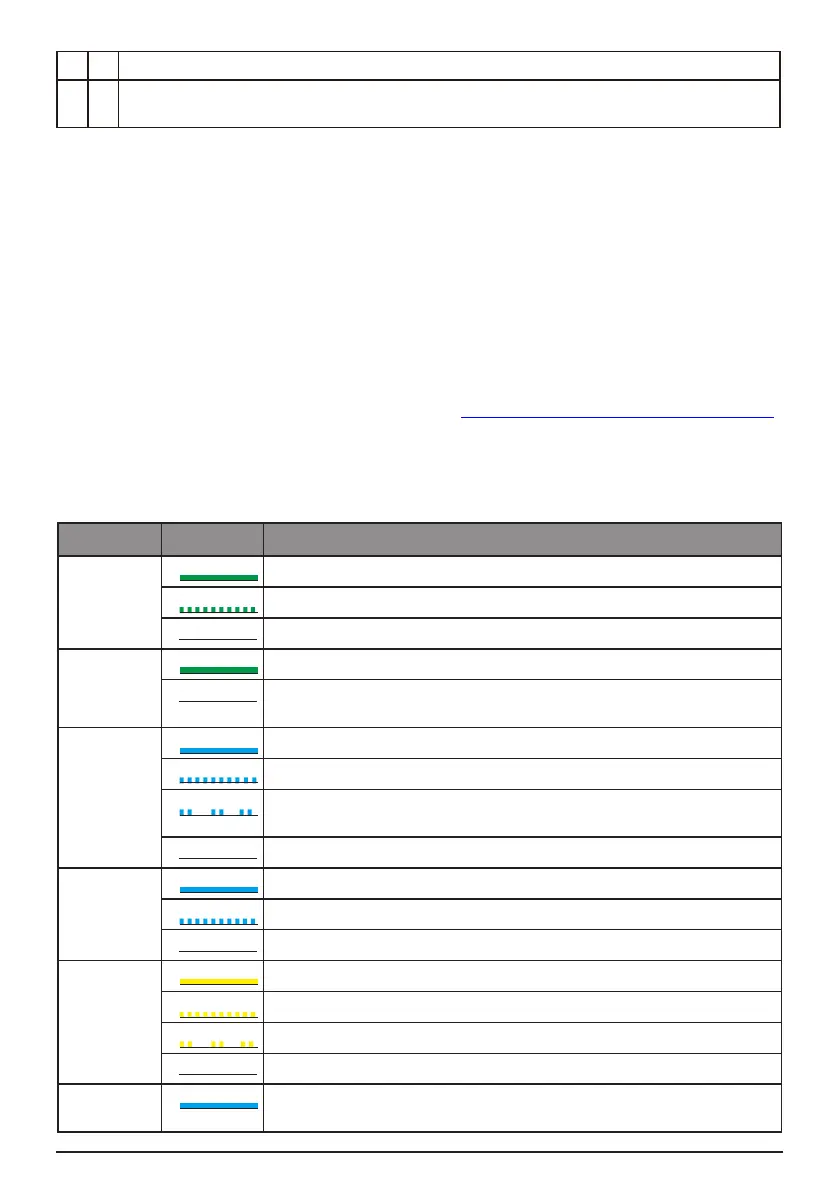

1.5 Indicateurs LED
I
I
n
n
d
d
i
i
c
c
a
a
t
t
e
e
u
u
r
r
É
É
t
t
a
a
t
t
E
E
x
x
p
p
l
l
i
i
c
c
a
a
t
t
i
i
o
o
n
n
SYSTÈME
ALLUMÉ = Le système est prêt.
CLIGNOTEMENT = Démarrage du système.
ÉTEINT = Le système ne fonctionne pas.
ALIM. DE
SEC.
ALLUMÉ = L'alimentation de secours est prête/alimentation disponible.
ÉTEINT = L'alimentation de secours est désactivée/pas d'alimentation
disponible.
BATTERIE
ALLUMÉ = La batterie est en charge.
1 CLIGNOTEMENT = La batterie se décharge.
2 CLIGNOTEMENTS = La batterie est faible / l'état de charge de la batterie
est faible.
ÉTEINT = La batterie est déconnectée/non activée.
RÉSEAU
ALLUMÉ = Le réseau est activé et connecté.
CLIGNOTEMENT = Le réseau est activé,, mais non connecté.
ÉTEINT = Le réseau n'est pas activé.
ÉNERGIE
ALLUMÉ = Consommation de l'énergie du réseau / achat d'énergie.
1 CLIGNOTEMENT = Fourniture d'énergie au réseau / remise à zéro.
2 CLIGNOTEMENTS = Fourniture d'énergie au réseau / vente d'énergie.
ÉTEINT = Le réseau n'est pas connecté ou le système ne fonctionne pas.
ALLUMÉ = La communication avec le BMS (système de gestion de la batterie) et le
compteur est correcte.
