2. Instructions de montage
2.1 Prescriptions et stipulations
●
Le montage et le raccordement électrique doivent être effectués par un spécialiste dans le
respect de ces instructions de montage.
●
Tous les travaux de raccordement et d’installation électriques doivent être exécutés
conformément aux stipulations VDE (0100), aux prescriptions de la société de distribution de
l’électricité compétente ainsi qu’aux prescriptions nationales et régionales correspondantes.
●
Veiller à la notice d’accompagnement dans l’emballage de l’appareil!
●
Tenir compte de la plaque signalétique de l’appareil!
La tension indiquée doit correspondre à la tension de réseau.
2.2 Caractéristiques techniques
Tension nominale 200-230 V +10 % / -15 % CA 50/60 Hz
Puissance absorbée 3,0 VA
Système de durée d’enclenchement réglable 30...100 % ou « EL »
charge max. Z1/Z2 - 300 W
Puissance de coupure SH 100 VA / cos ϕ 0,5
Protection de l’appareil T 1,6 L 250 V
Température ambiante admissible 0 °C à +50 °C
Degré de protection IP 20 (après montage)
Classe de protection II (isolation de protection)
Sonde climatique DIN :
Valeurs de résistance voir page 38
Degré de protection IP 54
Classe de protection II
Température ambiante admissible –40 °C à +50 °C
Câble de raccordement 2 x 0,75 mm
2
, longueur env. 1,4 m
(longueur de câble entre sonde et ELFAMATIC µC 3000
max. 30 m – sinon utiliser un câble blindé)
Dimensions ∅ 11,5 x 35 mm
2.3 Montage
2.3.1 Commande
L’appareil ELFAMATIC µC 3000 se place dans la rangée inférieure d’un tableau de distribution
électrique courant, une distance latérale d’une largeur de disjoncteur étant à prévoir.
La protection contre les contacts accidentels suivant classe de protection II est réalisée dans
l’ELFAMATIC µC 3000 après montage par
●
un petit répartiteur d’installation suivant DIN ou
●
le répartiteur suivant DIN
L’appareil ELFAMATIC µC 3000 est constitué d’un socle avec
bornes de raccordement pour fixation sur rail ainsi que du
boîtier enfichable avec l’électronique.

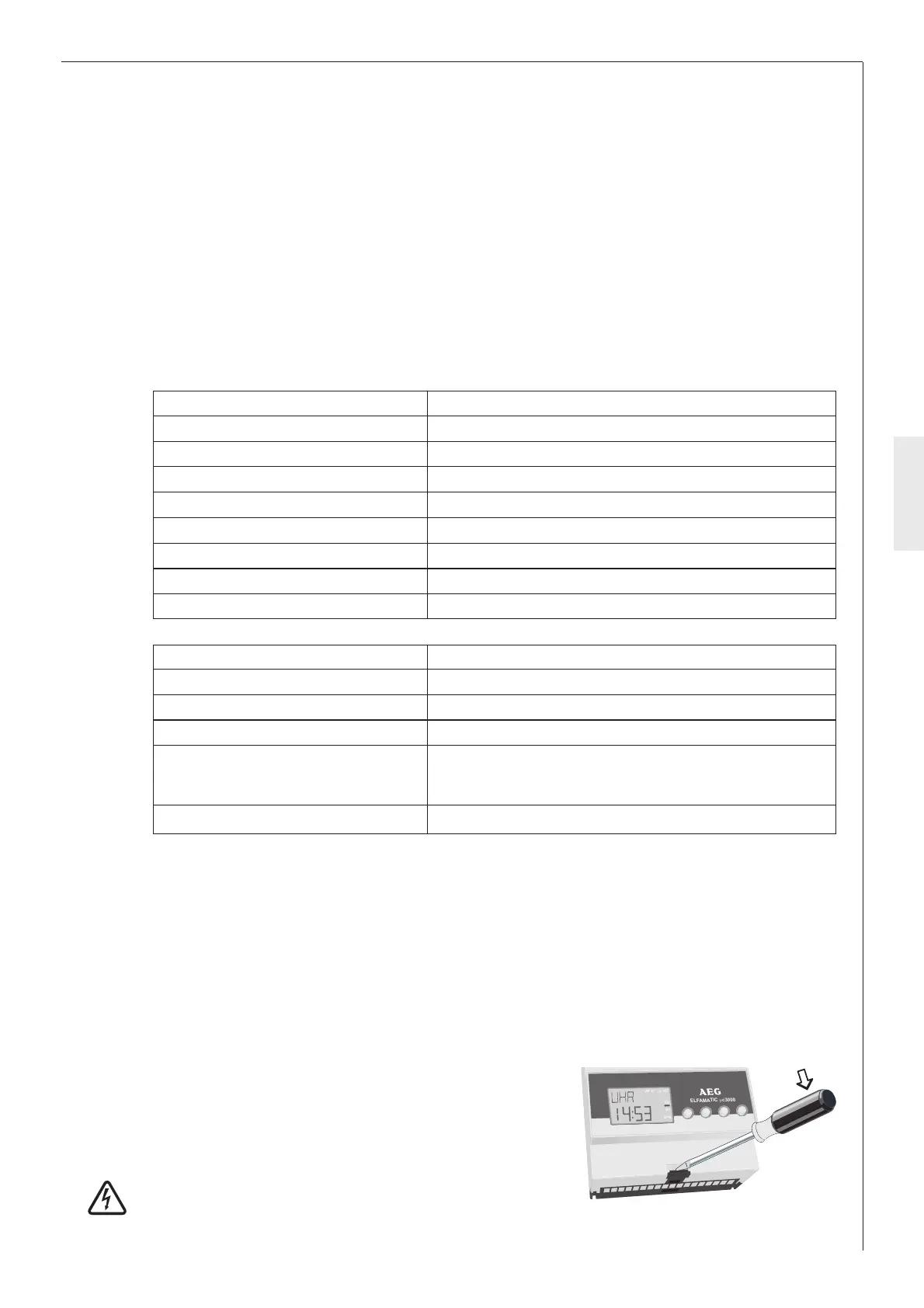

Pour détacher la partie supérieure du boîtier du socle,
déverrouiller l’ergot de blocage inférieur du boîtier avec un
tournevis et extraire la partie supérieure.
Lors du montage de la partie supérieure du boîtier sur
le socle, celui-ci doit être sans tension.
ELFAMATIC c3000m
M
P
+
–
Pour l’installateur
