5
Deutsch
Für den Benutzer und den Installateur
1. Gebrauchsanweisung
1.1 Gerätebeschreibung
Die Aufladesteuerung ELFAMATIC µC 3000 berechnet ständig den richtigen Wärmevorrat der
Wärmespeicher.
Dabei wird die Tendenz der Außentemperatur und die Tarifvorgaben des jeweiligen
Energieversorgers berücksichtigt.
Die ELFAMATIC µC 3000 verfügt über ein hintergrundbeleuchtetes LCD-Display.
Hier werden im Normalbetrieb abwechselnd die eingestellte Uhrzeit (bei abgeschalteter
Autosynchronisation die Laufzeit) und die gemessene Außenfühler-Temperatur sowie nach Drücken
einzelner Tasten alle Betriebszustände anzeigt.
Im Normalbetrieb ist die Hintergrundbeleuchtung ausgeschaltet, wird aber, sobald eine der
Tasten M, P, + oder - gedrückt wird, aktiviert, und schaltet sich nach 10 Sekunden ohne
Tastenbetätigung wieder aus.

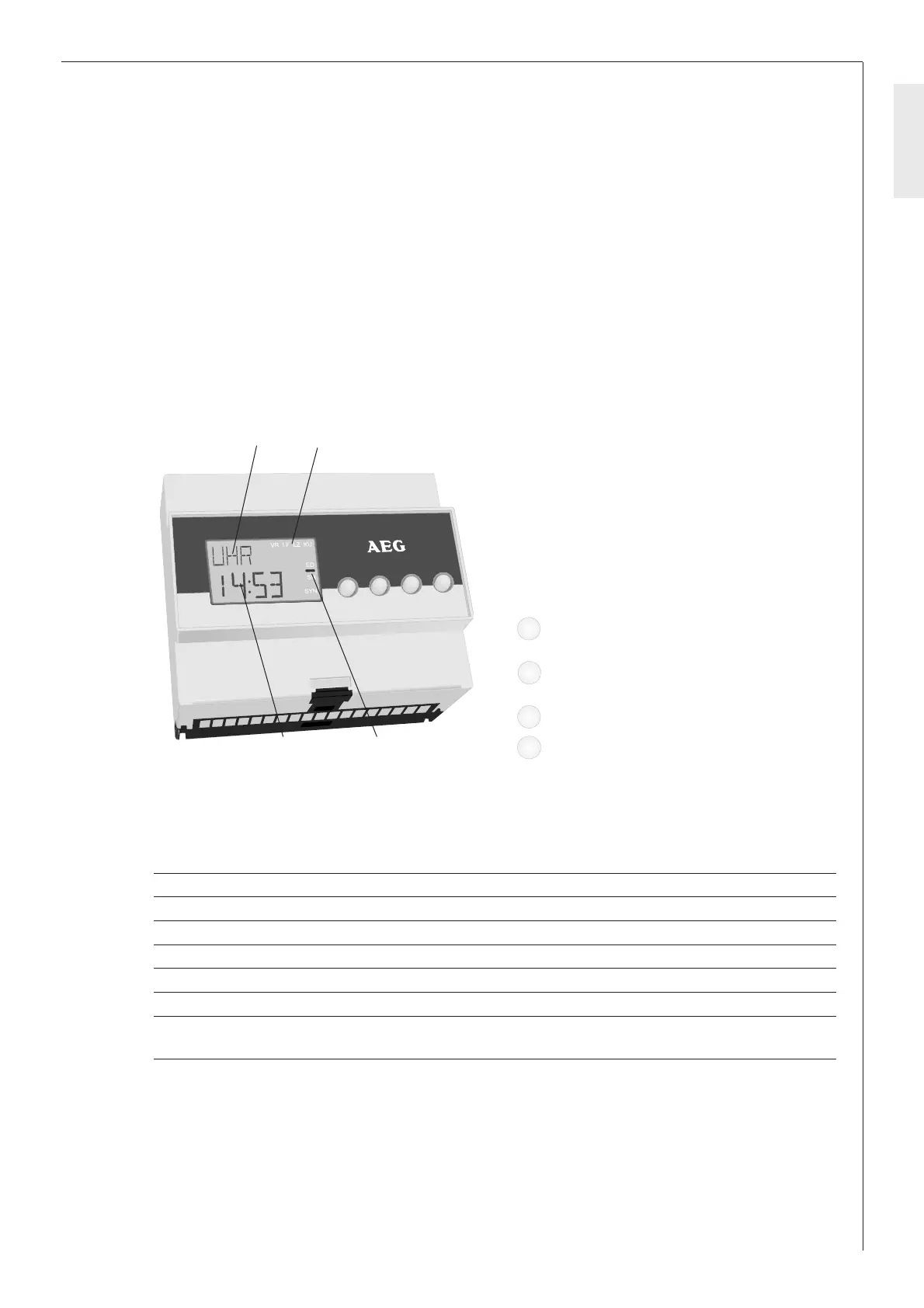

LCD-Display:
1 Aktiver Parameter
2 Aktueller Parameterwert
3 Statusanzeige VR / LF / LZ / KU
4 Statusanzeige ED / SH / SYN
Menüauswahl
Parameterauswahl
Ändern der Parameter
Tasten:
M
P
+
—
E
L
F
A
M
A
T
IC
µC 3000
1
3
24
Statusanzeigen (Balkenanzeige unter ...):
VR an Klemme VR steht Netzspannung an (EVU-Signal 230 V)
LF an Klemme LF steht Netzspannung an (EVU-Signal 230 V)
LZ an Klemme LZ steht Netzspannung an (EVU-Signal 230 V)
KU an Klemme KU steht Netzspannung an (Absenkung ist aktiviert)
ED an Klemme Z1 steht das ausgegebene Steuersignal an (Steuerspannung 230 V)
SH an Klemme SH steht das Signal für die Ansteuerung der Heizungsschütze an (230 V)
SYN automatische Laufzeit-Synchronisation
(Laufzeitüberschreitung Ö LF oder LZ liegt dauernd an)
