33
The units must be installed outdoor, on a horizontal floor.
Minimum technical spaces must be left around the units for
the free circulation of the air across the heat exchanger and
for maintenance.

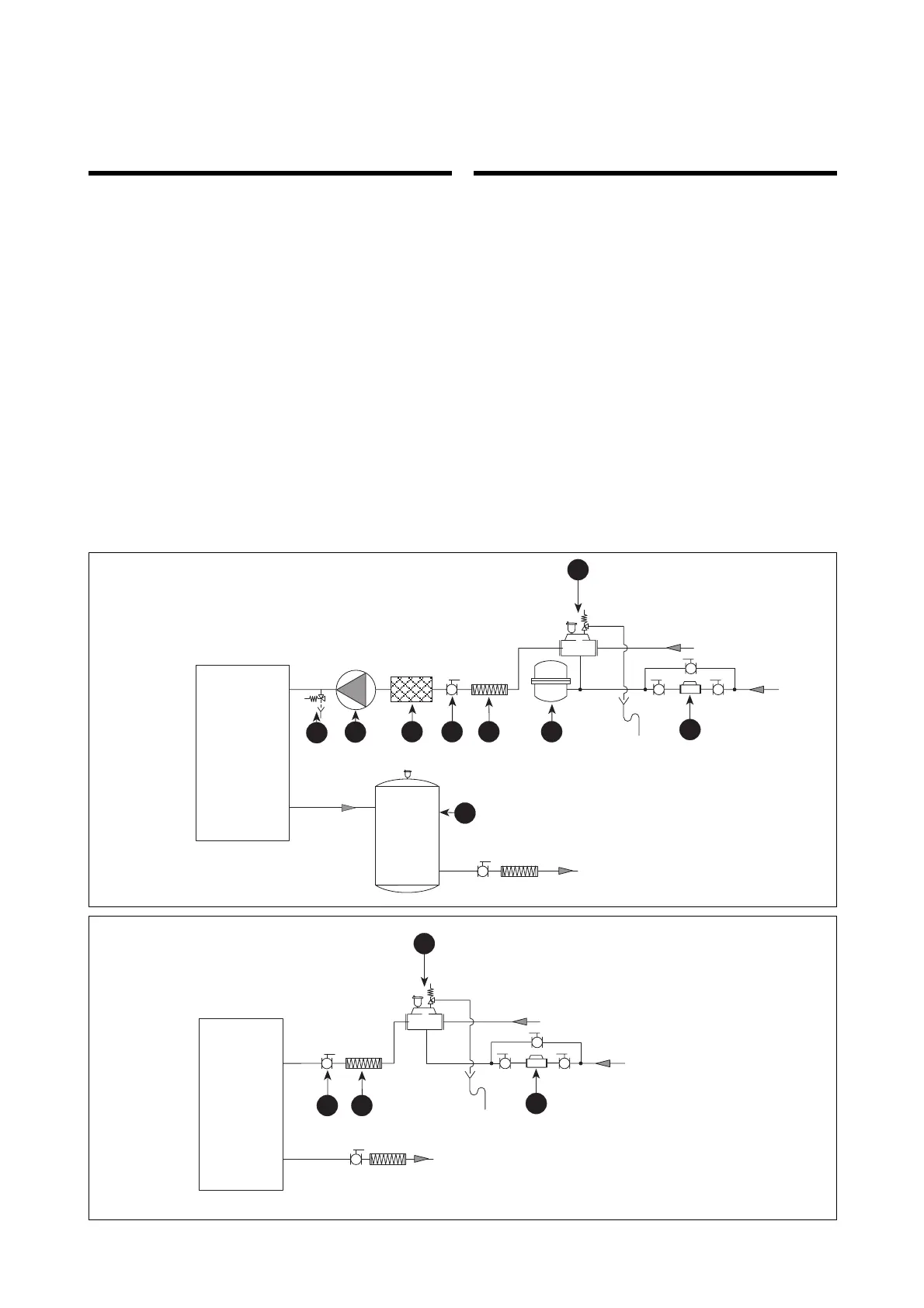

HYDRAULIC COMPONENTS
Following accessories should be installed in the system:
– water tank to reduce the compressor starts (1);
– high pressure flexible joints to avoid transmission of vibra-
tions to water pipings (2);
– hand gate valves between the unit and the system to
allow maintenance without empting the water of the
whole system (3);
– air bleed with safety valve (4);
– automatic water refill with pressure gauge (5);
– circulation pump (7);
– expansion tank (8);
– safety valve (9);
Water filter supplied as a standard with the unit must be
installed (point 6). Water filter is packed up together with
the unit, but not already mounted on it (on standard ver-
sion).
For filter installation see the belowe figure.
For A versions the water filter is already installed in the
unit.
The filter must be kept clean, so make sure it is clean after
the unit has been installed, and then check it periodically.
Le unità devono essere installate all’esterno, in posizione
perfettamente orizzontale.
Rispettare gli spazi tecnici minimi per garantire il passaggio
dell’aria attraverso la batteria e consentire le operazioni di
manutenzione ordinaria e straordinaria.
COMPONENTI IDRAULICI
Si consiglia l’inserimento dei seguenti accessori d’impianto:
– serbatoio di accumulo per diminuire la frequenza d'inser-
zione del compressore (1);
– giunti flessibili ad alta pressione per evitare la trasmissio-
ne di vibrazioni alle tubazioni dell’impianto (2);
– valvole manuali di intercettazione tra l’unità e il resto del-
l'impianto, per facilitare le operazioni di manutenzione
ed evitare di scaricare tutto l’impianto (3);
– separatore d’aria con valvola di sicurezza (4);
– alimentatore automatico d’impianto con manometro (5);
– pompa di circolazione (7);
– vaso d’espansione (8);
– valvola di sicurezza (9);
È obbligatoria l’installazione del filtro acqua (punto 6) for-
nito come Standard, pena la decadenza della garanzia.
Tale filtro viene fornito non montato ed imballato all’inter-
no della macchina nella versione base.
Per l’installazione del filtro vedere la seguente figura.
Per le versioni A il filtro è già montato all’interno dell’unità.
Il filtro deve essere mantenuto pulito, è pertanto necessa-
rio vericarne la pulizia dopo l’installazione dell’unità e
controllarne periodicamente lo stato.
