AERMEC AN - Minimum Installation Space Guidelines

39

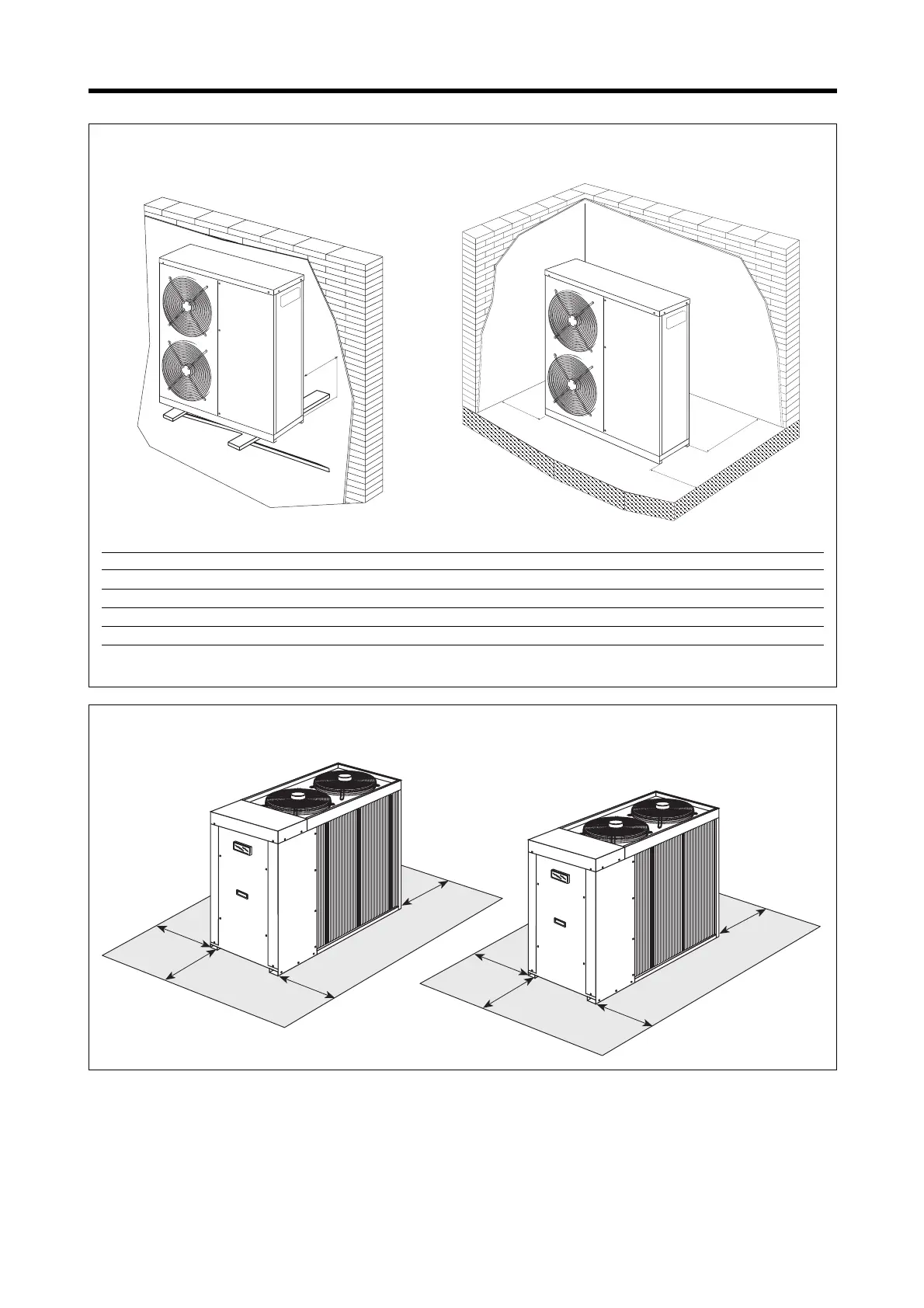

SPAZI TECNICI MINIMI • MINIMUM TECHNICAL SPACE (mm)
Mod. 020 025 030 041 050 080 090
A (mm) 100 150 150 200 200 200 200
B (mm) 150 250 250 300 300 300 300
C (mm) 500 500 500 500 500 500 500
D (mm) 200 200 200 300 300 300 300
D
B
C
A
Mod. 020 - 025 - 030 - 041 - 050 - 080 - 090
750
1300
750
300
Mod. 100 - 150 / Standard - H
Mod. 100 - 150 / A - HA
750
1300
750
1400
