AERMEC AN - Circuit Diagrams and Electrical Details; Refrigerant Circuit Diagrams and Legends

40
LEGENDA PER CIRCUITO FRIGORIFERO • CHILLER CIRCUIT LEGEND
AL = Serbatoio liquido • Liquid receiver
ACL = Serbatoio accumulo acqua • Water tank
AP = Pressostato di alta • High pressure switch
BP = Pressostato di bassa • Low pressure switch
CL = Capillare • Capillary tube
CN = Condensatore • Heat exchanger (air side)
CP = Compressore • Compressor
EV = Evaporatore • Heat exchanger (water side)
FD = Filtro • Filter
FL = Flussostato • Fluxostat
FM = Filtro acqua • Water filter
IDL = Indicatore di liquido • Sight glass
MP = Pompa • Pump
PD = Pressostato differenziale
Differential water pressure switch
RU = Rubinetto • Cock
SIW = Sonda temperatura ingresso acqua (lavoro)
Water inlet temperature probe (operation)
SUW = Sonda temperatura uscita acqua (antigelo)
Water outlet temperature probe (antifreeze)
SS = Sonda di sbrinamento • De-frost sensor
V = Ventilatore • Fan
VE = Vaso d’espansione • Expansion tank
VIC = Valvola inversione ciclo • Reverse cycle valve
VS = Valvola di sicurezza • Safety valve
VSL = Valvola solenoide • Solenoid valve
VT = Valvola termostatica • Thermostatic valve
VU = Valvola unidirezionale • Unidirectional valve
SEP = Separatore di liquido • Liquid separator
V
CP
PD
EV
FD
AP
CN
BP
RU*
RU*
VSL**
IDL*
VT
SUWSIW
AN 020 - 150

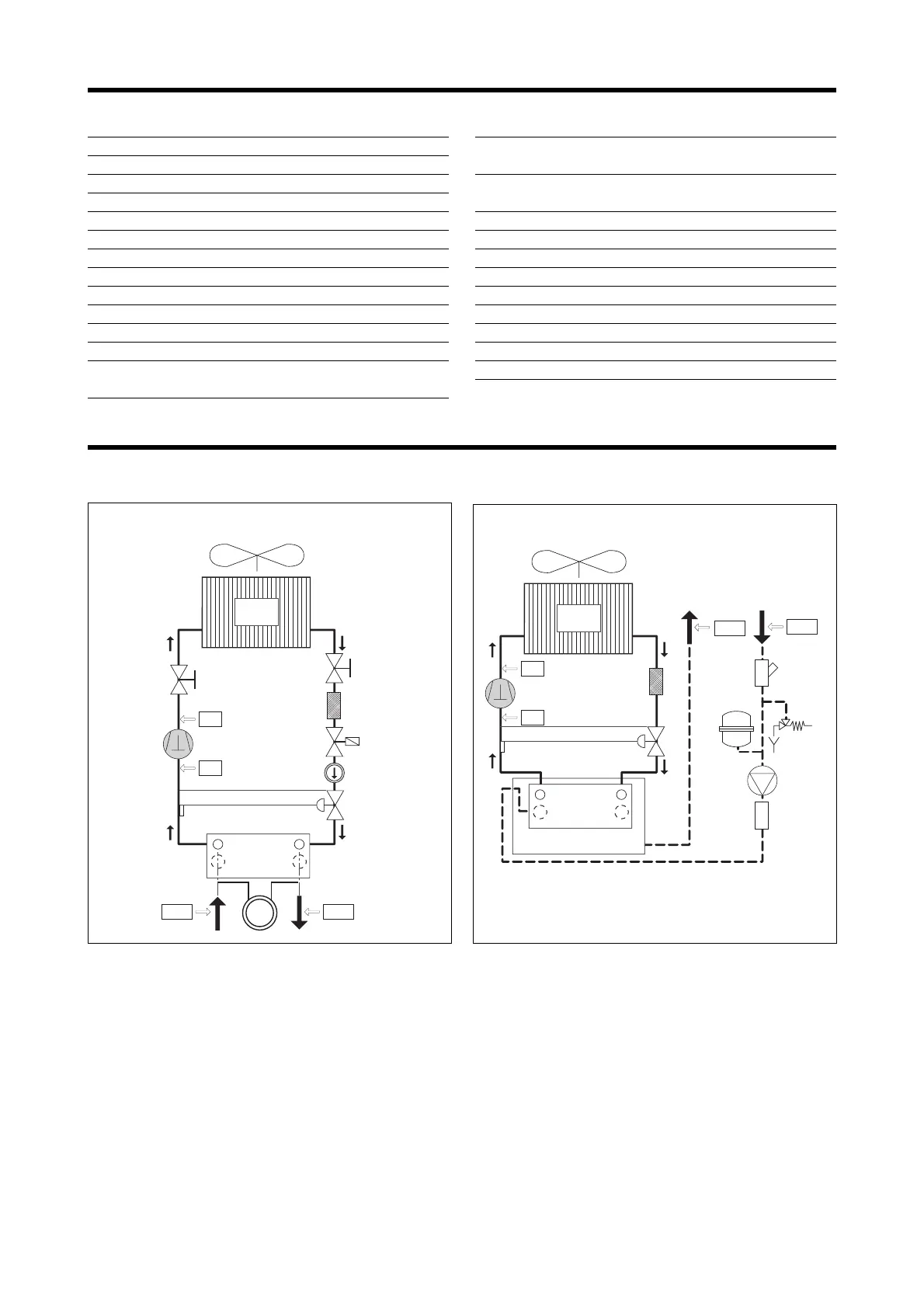

LAY-OUT CIRCUITO FRIGORIFERO E DISPOSITIVI DI CONTROLLO
LAY-OUT OF CHILLER CIRCUIT AND CONTROL DEVICES
* Componente presente a partire dal mod AN100
* This component is installed starting from mod AN100
** Componente presente a partire dal mod AN090
** This component is installed starting from mod AN090
V
CP
EV
FD
AP
CN
BP
ACL
FL
MP
VE
VS
FM
SIW
SUW
VT
AN 20 A - 041 A
